Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | SMT |
Orzecznictwo: | ISO9001/SGS/CE |
Numer modelu: | SMT-LR150 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Drewniana obudowa odpowiednia do transportu morskiego. |
Czas dostawy: | 37 - 45 dni za 1 zestaw |
Zasady płatności: | T/T, l/c, Western Union |
Możliwość Supply: | 2 szt. / 37 - 81 dni |
Nazwa: | Pionowa maszyna do nawijania stojana silnika 2/4/6 i 8 biegunów | Szybkość łącza: | ≤3000r/min |
---|---|---|---|
Numer przelewu: | 2-6 sztuk | Zasilacz: | 380v/50/60Hz 7Kw |
Waga: | 1100kg | Wymiar: | (L) 1800X(Szer) 1200X2200mm |
Kręta głowa: | 1 szt. | Maksymalna wysokość stosu: | ≤70mm |
Życie pleśni: | >1 000 000 strzałów | Automatyczna ocena: | W pełni automatyczny |
High Light: | Maszyna do nawijania cewki wentylatora sufitowego,maszyna do nawijania wentylatora sufitowego,maszyna do nawijania stojana silnika pionowego |

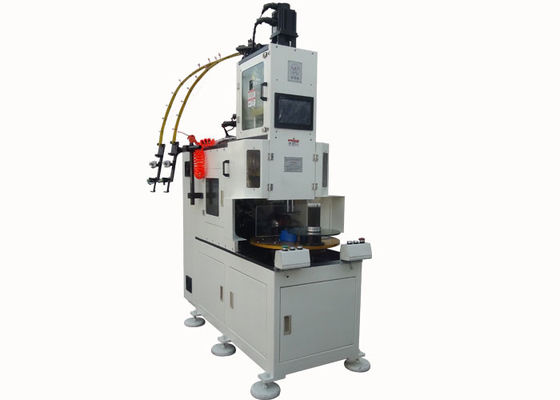

Automatyczne pionowe uzwojenie stojana silnika 2/4/6 i 8 cewek uzwojenia
1. Sześć wrzecion jest sterowanych przez serwosilniki.
2. Podwójne głowice nawijające i cztery stacje nawijają dwie cewki fazowe jednocześnie, które mogą nawijać pojedyncze i wielokrotne przewody.
3. Pionowe nawijarki serii wiatr cewki bezpośrednio i uporządkowany w kubkach transferowych.
4. Wrzeciono główne, szybkie zanurzanie w formie, drut do zawieszania i cięcia, stół obrotowy i indeks kubków transferowych są kontrolowane przez serwosilniki,.
5. Jest szczególnie przydatny do wstawiania cewki stojana o wysokim współczynniku wypełnienia szczeliny i otwarciu szczeliny.
6. Oszczędza pracę i ma wysoką wydajność.
(1) Główne dane techniczne
Model | SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | LR150 | QLR150A |
Kręta głowa | 1 1 1 1 | 1 | 1 |
Średnica drutu (mm) | 0,3 ~ 1,0 0,3 ~ 1,0 0,3 ~ 1,2 0,3 ~ 1,2 0,3 ~ 1,2 | 0,3 ~ 1,2 mm | 0,3 ~ 12 |
Zmniejsz prędkość | ≤2500r / min ≤2500r / min ≤2500r / min ≤2000r / min | 2500 | 2500 |
Wysokość stosu | ≤80mm ≤120mm ≤150mm ≤230mm | ≤120 mm | ≤ 150 mm |
Dokładność nawijania | + 0 + 0 + 0 + 0 | + 0 | + 0 |
Zasilacz | 380V / 50 / 60HZ 8Kw 8Kw 9Kw | 8Kw | 8Kw |
Ciśnienie powietrza | ≥0,6Mpa ≥0,6Mpa ≥0,6Mpa ≥0.6Mpa | ≥0,6pa | ≥0,6pa |
Waga | ≈1350 kg ≈ 1600 kg ≈ 1600 kg ≈ 2200 kg | ≈ 1600 kg | 1800 kg |
Wymiar (L × W × Hcm) | 180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 | 180 × 120 × 220 | 180 × 130 × 230 |
(2) Główna funkcja i charakterystyka maszyny
Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
Pozwól na jednoczesne nawijanie trzech drutów.
Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.
(3) Profil OEM / ODM
1. Przedsiębiorstwo produkcyjne i handlowe maszyny do produkcji silników;
2. Produkty są stosowane do silników indukcyjnych, takich jak silniki pralek, silnik klimatyzatora, silnik pompy, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
3. Wykorzystanie w pełni doświadczonych inżynierów, zdolnych profesjonalistów, perfekcyjnego wyposażenia, ścisłej kontroli procesu produkcyjnego i szerokiej sieci usług serwisowych.
4. Eksportujemy nasze maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itd., A nasze maszyny cieszą się dobrą opinią wśród klientów ze względu na ich trwałą, niezawodną wydajność, rozsądna cena i dobry serwis.
itp. a nasze maszyny cieszą się doskonałą opinią wśród klientów ze względu na ich trwałe, niezawodne działanie, rozsądną cenę i dobrą obsługę po serwisowaniu.
(4) Profil linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".
(5) O naszej fabryce
Suzhou Smart Motor Equipment Manufacturing Co Ltd jest jednym z kluczowych przedsiębiorstw high-tech, które specjalizują się w projektowaniu, produkcji i sprzedaży urządzeń do produkcji silników w Chinach. Firma ma obecnie prawie 100 pracowników, w tym ponad 30 inżynierów i techników, z powierzchnią budynku około 4500 metrów kwadratowych i setkami zaawansowanych urządzeń produkcyjnych. Jest teraz przygotowany do zaprojektowania i wyprodukowania pełnej linii produkcyjnej (zaczyna się od uzwojenia cewki do ostatecznego formowania stojana) do silników prądu przemiennego, takich jak silnik AGD, przemysłowe i małe silniki, silnik pompy, silnik do bram skrzydłowych i silnik samochodowy itp. 2012, SMT przeszedł certyfikację ISO9001: 2000 System Zarządzania Jakością.
