Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | SMT |
Orzecznictwo: | ISO9001/SGS/CE |
Numer modelu: | SMT-LR150 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Drewniana skrzynka odpowiednia do transportu morskiego. |
Czas dostawy: | 50-60 dni za 1 zestaw |
Zasady płatności: | T/T, L/C |
Możliwość Supply: | 1 szt / 50-60 dni |
Nazwa: | Automatyczna maszyna do nawijania cewek do silnika indukcyjnego silnika prądu przemiennego | Szybkość łącza: | ≤2000r/min |
---|---|---|---|
Numer przelewu: | 2 szt. | Stan: | Nowy |
Gwarancja: | 12 miesięcy | Kręta głowa: | 1 szt. |
Maksymalna wysokość stosu: | ≤150mm | APLIKACJA: | Produkcja stojana |
Automatyczna ocena: | W pełni automatyczny | OEM: | TAk |
High Light: | Automatyczna maszyna do nawijania cewek z silnikiem prądu przemiennego,w pełni automatyczna maszyna do nawijania cewek,automatyczna maszyna do nawijania cewek indukcyjnych |

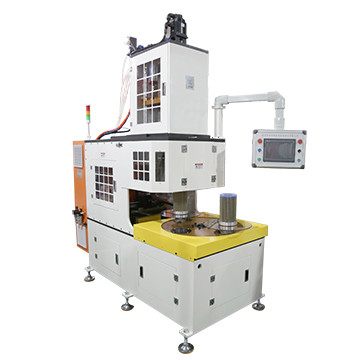

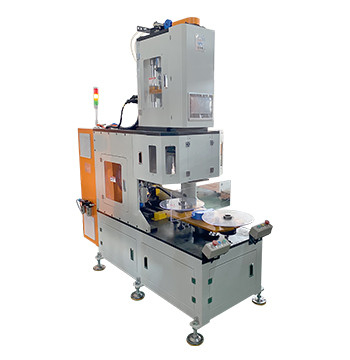

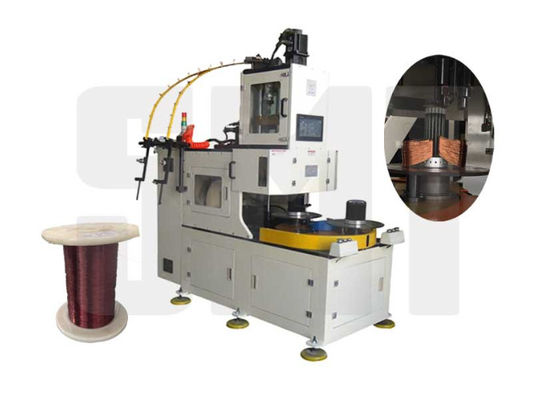

Automatyczna maszyna do nawijania cewek do silnika indukcyjnego silnika prądu przemiennego
Ta maszyna służy głównie do uzwojenia stojana 2-biegunowego.Jeden stojan będzie nawijany w każdym cyklu, co znacznie poprawia wydajność produkcji, automatyczne ładowanie i usuwanie formy, aby zmniejszyć sztuczną intensywność pracy.Proces nawijania może realizować gwintowanie (5 razy), funkcje mocowania, skok i kąt obrotu skoku dźwigni widelca można regulować w pewnym zakresie w zależności od potrzeb.Całkowita rama ze stopu aluminium (anodowa obróbka utleniająca) z importowaną ochroną akrylową.Elektryczny jest sterowany głównie przez PLC, wyświetlacz i przetwornicę częstotliwości.Bezpieczne i niezawodne ustawienie, wyświetlacz.
Główna funkcja i charakterystyka maszyny
Themaszyna do nawijania cewki silnika elektrycznego;jest dwustanowiskową automatyczną pionową nawijarką, gramofon ma konstrukcję dwustanowiskową.Przyjmuje system serwo do obracania i przenoszenia indeksu.
Potrafi dokładnie nawijać cewki na widełkowe koło zamachowe i łatwo przenosić cewkę do podajnika cewek, z wysoką wydajnością i doskonałym efektem nawijania.
Każdymaszyna do nawijania cewekma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można wymienić i zajmuje to około 15 minut.
Wrzeciono główne sterowane jest silnikiem servo.Dokładność liczby zwojów cewki wynosi ±1 obrót.
PLC może ustawić liczbę obrotów, prędkość nawijania, wysokość zagłębienia oprzyrządowania, prędkość zagłębienia oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y zaczepu do drutu i przecinaka do drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i przewodu prowadzącego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionego oprzyrządowania wynosi 6.
Pozwól na uzwojenie dwóch przewodów jednocześnie.
Jest wyposażony w funkcję wyświetlania skrętów dynamicznych, skrętów rzeczywistych, skrętów ustawionych, przyczyn awarii i samokontroli pozycji.
Bez uszkodzeń emalii i zatrzasków drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
Theautomatyczna maszyna do nawijania ceweknie ma wyraźnych wibracji i hałasu.
(1) Główne dane techniczne
Model | LR150 |
Kręta Głowa | 1 szt |
Średnica przewodu | 0,3-1,0 mm |
Wysokość stosu | ≤150mm |
Prędkość rozładunku | ≤2000r/min |
Precyzja nawijania | ±0 obrót |
Ciśnienie powietrza | ≥0,6 MPa |
Zasilacz | 380V/50/60Hz 8Kw |
MOQ | 1 zestaw automatycznej maszyny do nawijania cewek |
Orzecznictwo | ISO9001: 2008; SGS |
(2) Aplikacja
Ta maszyna jest odpowiednia do uzwojenia cewek 2-biegunowych, 4-biegunowych i 6-biegunowych.
(3) Główna funkcja i charakterystyka maszyny
Oprzyrządowanie do nawijania: każda maszyna ma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można wymienić i zajmuje to około 15 minut.
Gramofon jest konstrukcją dwustanowiskową.Przyjmuje system serwo do obracania i przenoszenia indeksu.
Pozwól na uzwojenie trzech przewodów jednocześnie.
Wrzeciono główne sterowane jest silnikiem servo.Dokładność liczby zwojów cewki wynosi ±1 obrót.
Pracującą prędkość obrotową można ustawić.Maszyna nie ma wyraźnych wibracji i hałasu.
Bez uszkodzeń emalii i zatrzasków drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
PLC może ustawić liczbę obrotów, prędkość nawijania, wysokość zagłębienia oprzyrządowania, prędkość zagłębienia oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y zaczepu drutu i obcinaka drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i przewodu prowadzącego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionego oprzyrządowania wynosi 6.
(4) Profil OEM/ODM
Korzystając w pełni z doświadczonych inżynierów, zręcznych specjalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiej sieci usług, jesteśmy oddani dostarczaniu naszym klientom zoptymalizowanego rozwiązania do produkcji silników elektrycznych.Do tej pory, poza dużym udziałem w rynku w Chinach, eksportujemy nasze maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., a nasze maszyny mają świetną reputację wśród klientów za to trwałą, niezawodną wydajność, rozsądną cenę i dobrą obsługę posprzedażną.
(5) Profil linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości SMT zapewnia klientom różnego rodzaju silniki prądu przemiennego, silniki prądu stałego, usługi doradztwa technicznego w zakresie produkcji silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt pod klucz.
