Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | SMT |
Orzecznictwo: | ISO / BV / SGS |
Numer modelu: | RQ100B |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Price unit: USD; Price is negotiable, it depends on different stator production request. |
Szczegóły pakowania: | Płyta ze sklejki, opakowanie próżniowe, folia do pakowania. |
Czas dostawy: | 100 dni roboczych od złożenia zamówienia |
Zasady płatności: | T/T, L/C |
Możliwość Supply: | 10 zestawów na 4 miesiące |
maszyna: | Jednofazowa pompa wodna Uzwojenie stojana maszyny do wkładania automatycznego uzwojenia | Model: | SMT-RQ100B |
---|---|---|---|
Przydział stacji: | 4 stacje - 2 stacje nawijania i 1 stacja wkładania i 1 stacja wstępnego przygotowania papieru | Średnica drutu. Maks: | Φ0,3 ~ Φ1,0 mm |
Ciśnienie powietrza: | 0,5 ~ 0,6 MPa | PÓŁNOCNY ZACHÓD: | ≈2300 kg |
High Light: | Jednofazowa maszyna do uzwojenia stojana,maszyna do uzwojenia stojana pompy wodnej,maszyna do automatycznego uzwojenia |

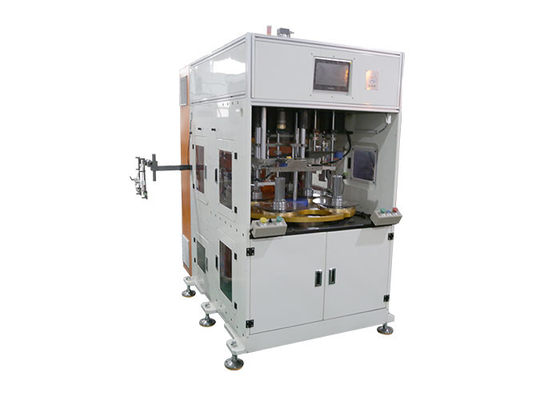

Jednofazowa maszyna do uzwojenia stojana pompy wodnej Automatyczne wstawianie uzwojenia SMT-RQ100B
Krótka instrukcja obsługi maszyny
Maszyna „Automatyczna 4-stanowiskowa maszyna do nawijania i wkładania do produkcji jednofazowego uzwojenia stojana” służy do nawijania przewodów elektrycznych bezpośrednio do narzędzi do wkładania, a na stanowisku wkładania cewki i papier klinowy mogą być automatycznie wpychane do rdzeni stojana.
Ta maszyna jest bardziej odpowiednia do produkcji stojana uzwojenia jednofazowego, jednej stacji do uzwojenia fazy głównej, jednej stacji do otwierania fazy pomocniczej, jednej stacji do wstępnego wytwarzania papieru, jednej stacji do cewek i wkładania papieru;
Przyjmuje serwosilniki do sterowania ruchem, takie jak szybkie zanurzanie formy, obracanie stołu obrotowego i indeksowanie kubka transferowego itp. Może osiągnąć wyższy wskaźnik kwalifikacji, a także ma wysoką wydajność.
Operatorzy muszą stać podczas pracy.
(1) Parametry techniczne
Model |
SMT-RQ100B |
Średnica zewnętrzna stojana |
160 mm |
Identyfikator stojana |
40 ~ 100 mm |
Długość rdzenia |
20 ~ 100 mm |
Skok oprzyrządowania |
≤110 mm |
Kompatybilny przewód |
Cu/AL |
Zasilacz |
380 V/50/60 Hz 22 kW |
Ciśnienie powietrza |
0,5 ~ 0,6 MPa |
Waga |
≈2300 kg |
Wymiar |
(dł.)1350×(szer.)1800×(wys.)2350mm |
(3) Główne specyfikacje
1. Może osiągnąć uzwojenie i wkładanie cewki na tej samej maszynie;
2. Dwie głowice uzwojenia, każda głowica uzwojenia może nawijać różne fazy o różnych parametrach uzwojenia;
3. Automatyczne i uporządkowane nawijanie cewek w narzędzia do wkładania cewek;
4. Maszyna jest napędzana serwomechanizmem i pneumatyką;
5. Bardziej odpowiedni do produkcji stojana uzwojenia jednofazowego;
6. Tryb nawijania, taki jak automatyczne pomijanie, automatyczne cięcie i automatyczne indeksowanie, można zakończyć sukcesywnie jednocześnie;
7. Parametry można ustawić w interfejsie człowiek-maszyna, napięcie uzwojenia jest regulowane;
8. Uzyskaj ciągły lub nieciągły sposób uzwojenia i spełnia 2-biegunowe, 4-biegunowe i 6-biegunowe uzwojenie cewek;
9. Oszczędza pracę i ma wysoką wydajność i automatyzację;
10. Czas przezbrajania wynosi około 1 godziny, bardziej odpowiedni do masowej produkcji pojedynczych typów.
(4) Usługi
Zajmujemy się opracowywaniem i produkcją maszyn / urządzeń do produkcji silników elektrycznych, takich jak maszyna do nawijania, maszyna do wkładania cewek itp.
Projektowanie i produkcja są na życzenie klienta.Na przykład projekt kształtu, marka komponentów i kolor maszyny itp.można określić, jeśli klient ma specjalne życzenie.Co więcej, w razie potrzeby możemy pomóc w zorganizowaniu układu maszyn u klienta.
Nasi inżynierowie zapewnią klientowi wsparcie techniczne.W ciągu jednego roku gwarancji część wsparcia technicznego i niektóre części do wymiany będą bezpłatne.Dostępny jest również serwis pogwarancyjny za granicą.Jeśli klient potrzebuje naszej pomocy, nasi inżynierowie posprzedażowi będą u klienta w jak najkrótszym czasie.
Jesteśmy w bezpiecznej, profesjonalnej i efektywnej koncepcji obsługi „mądrości i człowieczeństwa w kierunku rozwoju, technologii i świata jednocześnie z postępem”, aby zaspokoić różne potrzeby klientów, aby stworzyć błyskotliwą karierę.
(5) Obsługa linii produkcyjnej
Dzięki doskonałej obsłudze posprzedażnej, profesjonalnym inżynierom i wysokiej jakości, SMT zapewnia klientom różnego rodzaju urządzenia do produkcji silników elektrycznych.Może to być jeden zestaw maszyn lub cała linia produkcyjna od procesu nawijania do końcowego procesu formowania.
Więc jeśli klient chce całą linię produkcyjną, możemy zapewnić usługi doradztwa technicznego w zakresie produkcji i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, a nawet kompletny projekt pod klucz.
