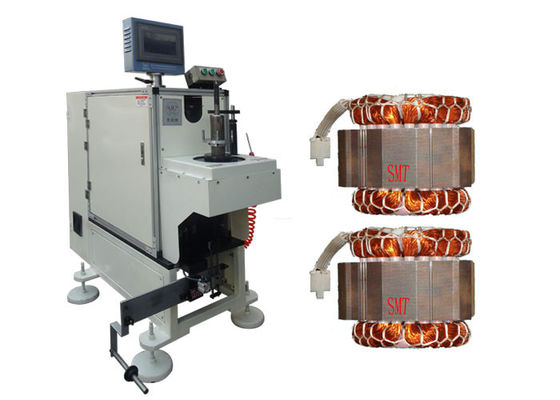

Automatyzacja Serwo jednostronna maszyna sznurowania cewki SMT - DB100

Automatyzacja Serwo jednostronna maszyna sznurowania cewki SMT - DB100

1. Ośmiostopniowa maszyna do nawijania cewek, odpowiednia dla wszystkich rodzajów uzwojenia ramy, uzwojenia elektronicznego i połączonego uzwojenia silnika;
2. uzyskać funkcje automatycznego nawijania, układania drutów, przeskakiwania szczelin, liczby obrotów, stopni i ustawienia średnicy drutu itp .;
3. uchwyt drutu jest kontrolowany przez napinacz magnetyczny; napięcie drutu jest stabilne i regulowane w oparciu o średnicę drutu;
4. uporządkowana siatka druciana jest bardzo pomocna, aby zapewnić jakość produktu.

(1) Główne informacje techniczne

(2) Zaleta

To urządzenie przyjmuje serwo napędzany system, projekt sterowania CNC i program HIM.

Indeksowanie jest sterowane przez system serwo. Można ustawić różne sposoby sznurowania, takie jak sznurowanie szczelin, sznurowanie przedziałowe i sznurowanie fantazyjne.

Główne wrzeciono przyjmuje układ sterowania serwomechanizmem. Prędkość obrotową można ustawić.

Dwie igły napędzane jednocześnie górną i dolną cewką układu serwomechanizmu.

Maszyna może automatycznie podawać nitkę i wycinać nitkę. Nie ma potrzeby wiązania węzła.

Zmiana narzędzia jest szybka i wygodna. Zakres długości stosu stojana wynosi 50-130 mm.

Naprężenie sznurowania można ustawić,

Zdolność produkcyjna ≤1s / slot.

Nie powinien być pęknięty drut miedziany i szkliwa z drutu.

Podstawowa stopa kwalifikacji ≥ 98,5%, po przerobie, współczynnik ≥ 99,5%

jego maszyna stosuje system bezpieczeństwa krat ochronnych. Operator musi stać podczas pracy.

Maszyna przyjmuje dwie ręce jednocześnie uruchamiając przycisk, aby zapewnić bezpieczeństwo.

(3) Charakterystyka główna maszyny

1. Przystosowanie przemysłowego PLC, interfejsu człowiek-komputer i poziomej konstrukcji ramowej urządzenie serwo-systemowe dokładnie kontroluje akcję sznurowania.

2. Różne metody sznurowania, takie jak sznurowanie typu "slot-by-slot", sznurowanie interwałowe i sznurowanie fantazyjne, są programowalne.

3. Ta maszyna jest odpowiednia dla dużego stojana z wysokim zawieszeniem.

4. Oprzyrządowanie jest ruchome i wygodne do szybkiego załadunku i rozładunku stojana, a więc do skutecznego zmniejszania siły roboczej.

(4) OEM / ODM

Firma produkuje głównie maszyny i sprzęt silnikowy. Nasze produkty obejmują przede wszystkim automatyczną maszynę do nawijania, sznurowanie, maszynę do wkładania, maszynę do kształtowania, maszynę do formowania itp. Przyjmujemy za granicą zaawansowaną technologię i procesy oraz siłę woli korporacji, aby polepszyć elektromechaniczne w pełni zautomatyzowane zdolności produkcyjne w fabryce, z najbardziej stabilną jakością i obsługą klienta, aby uzyskać największe zaufanie.

Jesteśmy w bezpiecznej, profesjonalnej i wydajnej koncepcji usług "mądrości i człowieczeństwa w kierunku rozwoju, technologii i świata, jednocześnie z postępem", aby sprostać różnym potrzebom klientów, aby stworzyć błyskotliwą karierę.

(5) Profil linii produkcyjnej

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, SMT zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

(6) O Suzhou Smart Motor Equipment Manufacturing Co., Ltd

Suzhou Smart Motor Equipment Manufacturing Co Ltd jest jednym z kluczowych przedsiębiorstw high-tech, które specjalizują się w projektowaniu, produkcji i sprzedaży urządzeń do produkcji silników w Chinach. Firma ma obecnie prawie 150 pracowników, w tym ponad 30 inżynierów i techników, o powierzchni około 20 000 metrów kwadratowych i setkach zaawansowanych urządzeń do produkcji i testowania.
