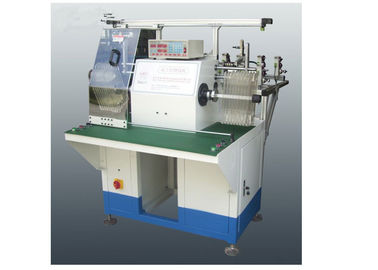

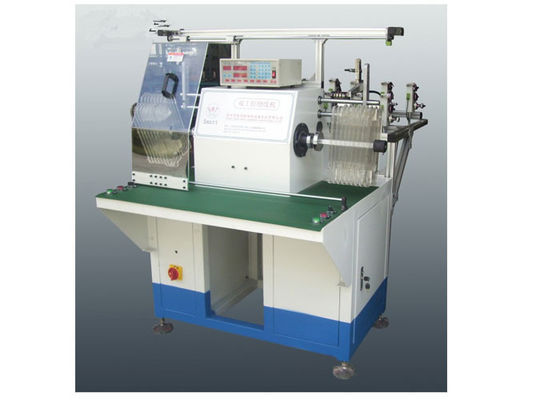

Automatyczna maszyna do nawijania cewki stojana / silnik elektryczny z serii AC / DC

Automatyczna maszyna do nawijania cewki stojana / silnik elektryczny z serii AC / DC

  • Automatyczna maszyna do nawijania cewki stojana / silnik elektryczny z serii AC / DC
  • Automatyczna maszyna do nawijania cewki stojana / silnik elektryczny z serii AC / DC
Automatyczna maszyna do nawijania cewki stojana / silnik elektryczny z serii AC / DC
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: SMT
Orzecznictwo: ISO9001/SGS
Numer modelu: SMT-SR350
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Pudło ze sklejki
Czas dostawy: 41 - 69 dni
Zasady płatności: T/T, L/C
Możliwość Supply: 1 szt. / 41 - 66 dni
Kontakt
Szczegółowy opis produktu
Nazwa: Automatyczna maszyna do nawijania cewki stojana / silnik elektryczny z serii AC / DC Kolor: Biało niebieski
Prędkość bez obciążenia: ≤1500r/min Lotnik: 200mm
Numer przelewu: 2-6 sztuk Wymiar: (L) 2000X (Szer) 1450X1500mm
Kręta głowa: 6 Ciśnienie powietrza: ≥0.6Mpa
Odległość transferu: ≥170mm
High Light:

maszyna do nawijania cewki silnika elektrycznego

,

maszyna do nawijania wentylatora sufitowego

,

automatyczna maszyna do nawijania cewki stojana

Automatyczna maszyna do nawijania cewek stojana / Silnik elektryczny serii AC / DC SMT - R350





wszystkie części stalowe są chromowane, wszystkie części aluminiowe są anodowane.Głównymi standardowymi częściami w naszej maszynie były importowane znane marki, gwarantują dokładne działanie.
PLC Panasonic lub Mitsubishi
Czujnik światłowodowy Panasonice lub Keyence



(1)Główny parametr techniczny



Model SR350
Średnica przewodu 0,3-1,2 mm
Średnica uzwojenia 100-350mm
Odległość transferu ≤250mm
Prędkość bez obciążenia 1500 obr/min
Zasilacz 220 V/50/60 Hz 1,5 kW
Waga 900 kg
Wymiar 2000*1450*1500mm
MOQ 1 zestaw maszyna do nawijania
Czas dostawy 30 dni po potwierdzeniu zamówienia





(2) kroki operacyjne tego urządzenia


Wydajność produkcyjna tej maszyny
Około 1000 sztuk/8 godzin, to tylko przybliżony pomysł, zależy od liczby gniazd twornika i numeru tury.
Załaduj zworę ręcznie na wahaczu, naciśnij przycisk START, wahadło przeniesie zworę do pozycji nawijania, a automatyczne nawijanie, indeksowanie i cięcie drutu, po zakończeniu, wahadło wyjmie gotową zworę z pozycji nawijania, operator wyładuje gotową zworę , jeden cykl jest zakończony.



(3) Główna funkcja i charakterystyka maszyny


Oprzyrządowanie do nawijania: każda maszyna ma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można wymienić i zajmuje to około 15 minut.
Gramofon jest konstrukcją dwustanowiskową.Przyjmuje system serwo do obracania i przenoszenia indeksu.
Pozwól na uzwojenie trzech przewodów jednocześnie.
Wrzeciono główne sterowane jest silnikiem servo.Dokładność liczby zwojów cewki wynosi ±1 obrót.
Pracującą prędkość obrotową można ustawić.Maszyna nie ma wyraźnych wibracji i hałasu.
Bez uszkodzeń emalii i zatrzasków drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
PLC może ustawić liczbę obrotów, prędkość nawijania, wysokość zagłębienia oprzyrządowania, prędkość zagłębienia oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y zaczepu drutu i obcinaka drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i przewodu prowadzącego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionego oprzyrządowania wynosi 6.





(4)Profil OEM/ODM


Korzystając w pełni z doświadczonych inżynierów, zręcznych specjalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiej sieci usług, jesteśmy oddani dostarczaniu naszym klientom zoptymalizowanego rozwiązania do produkcji silników elektrycznych.Do tej pory, poza dużym udziałem w rynku w Chinach, eksportujemy nasze maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., a nasze maszyny mają świetną reputację wśród klientów za to trwałą, niezawodną wydajność, rozsądną cenę i dobrą obsługę posprzedażną.

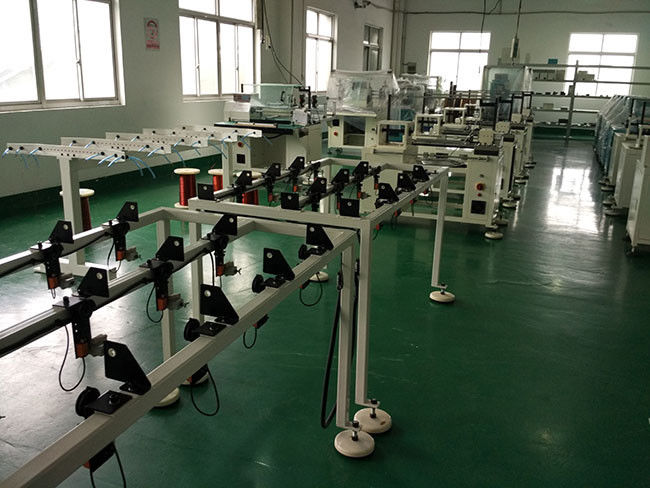

(5) Profil linii produkcyjnej



Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości SMT zapewnia klientom różnego rodzaju silniki prądu przemiennego, silniki prądu stałego, usługi doradztwa technicznego w zakresie produkcji silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt pod klucz.



(6) O nas


Produkty są stosowane głównie w nowych silnikach samochodowych, serwomotorach, generatorach, silnikach trójfazowych, silnikach pomp, silnikach sprężarek, silnikach urządzeń gospodarstwa domowego i innych silnikach indukcyjnych.Jako światowy lider mamy oczywiste zalety w montażu rdzenia stojana i wirnika, izolacji żłobków, automatycznego nawijania, automatycznego wkładania, automatycznego utrwalania, automatycznej impregnacji żywicą i innych technologii produkcji silników dla różnych rozmiarów i kształtu szczeliny stojana.



Łącząc wieloletnie doświadczenie i pomysł na projekt, aby starać się jak najlepiej spełnić wymagania produkcyjne klienta, możemy zapewnić różne opcje, takie jak półautomatyczna linia produkcyjna, automatyczna linia produkcyjna i bezzałogowy system produkcyjny itp. Nasz wysokiej jakości i wydajny zespół zawsze zapewniamy optymalny projekt, wsparcie techniczne i proces produkcyjny, produkujemy wysokiej jakości sprzęt i wykonujemy serwis posprzedażowy na czas dla klientów.Mamy szczerą nadzieję na nawiązanie i utrzymanie długotrwałego kontaktu i współpracy z nowymi i starymi klientami w celu dzielenia się najnowszymi osiągnięciami technicznymi w branży maszyn do produkcji samochodów.
