Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | SMT |
Orzecznictwo: | ISO9001 / SGS |
Numer modelu: | SMT-WR100 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Pudełko ze sklejki, lub jako powiedz nam swoje wymagania dotyczące paczki. |
Czas dostawy: | 3-9 tygodni |
Zasady płatności: | T/T, L/C |
Możliwość Supply: | 1szt / 3-8 tygodni |
Nazwa: | Automatyczna maszyna do nawijania cewki stojana elektrycznego silnika samochodowego | Lotnik: | 200mm |
---|---|---|---|
Numer przelewu: | 2-8 sztuk | Zasilacz: | 220 V/50/60 Hz 1,5 kW |
Wymiar: | (Dł)1050*(Sz)1800*(Wys)1500mm | Kręta głowa: | 2-6 sztuk |
Ciśnienie powietrza: | 0,6-0,7 MPa | Średnica przewodu: | 0,15-0,9 mm |
High Light: | Maszyna do nawijania cewki wentylatora sufitowego,maszyna do nawijania wentylatora sufitowego,maszyna do nawijania cewki silnika samochodowego |

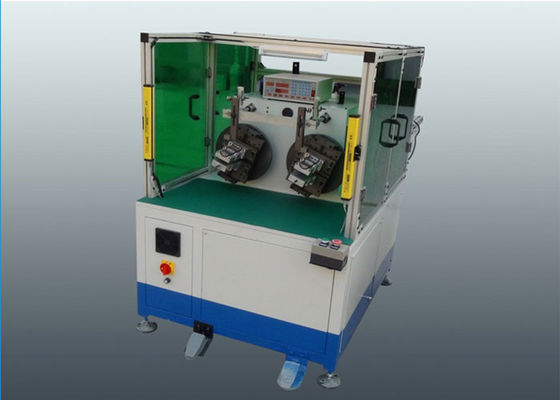

Elektryczny silnik samochodowy Automatyczna nawijarka cewki SMT-WR100
Proces wsuwania cewki jest zwykle najbardziej czasochłonnym elementem w produkcji stojana dla silnika elektrycznego. Równie ważne jest, aby cewki były dobrze chronione podczas procesu wstawiania cewki. Aby zaoferować naszym klientom doskonałe rozwiązania, Nide konstruuje swoje maszyny, nawet narzędzia, które są wytwarzane w bardzo wysokim standardzie i dobrze wypolerowane i poddane obróbce, aby uzyskać doskonałe wyniki.
(1) Informacje o głównej maszynie
Model | WR100 |
Średnica drutu | 0,15-0,8 mm |
Prędkość obrotowa | 800r / min |
Kręta głowa | 2szt |
Średnica obrotu | 250 mm |
Max. odległość uzwojenia | 160 mm |
Ciśnienie powietrza | 0,4-0,7Mpa |
Zasilacz | 220 V / 50 / 60Hz 1,5Kw |
MOQ | 1szt |
Wymiar | (L) 1050 * (W) 1800 * (H) 1500 mm |
(2) Etapy działania tego urządzenia
Wydajność produkcji tej maszyny
Około 1000 sztuk / 8 godzin, jest to tylko przybliżony pomysł, zależy od numeru gniazda armatury i numeru skrętu.
Załaduj zworę ręcznie do ręcznego wahadła, naciśnij przycisk START, wahadło doprowadzi zworę do pozycji zwijania, a automatyczne zwijanie, indeksowanie i cięcie drutu, po zakończeniu, transfer wyjmie gotowy zwój z pozycji nawijania, operator wyładuje ukończoną zworę , jeden cykl jest zakończony.
(3) Główna funkcja i charakterystyka maszyny
Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
Pozwól na jednoczesne nawijanie trzech drutów.
Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.
(4) Profil OEM / ODM
Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.
(5) Profil linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".
Produkty są głównie stosowane w nowym silniku samochodowym, silniku servo, generatorze, silniku trójfazowym, silniku pompy, silniku sprężarki, silniku AGD i innych silnikach indukcyjnych. Jako światowy lider mamy oczywiste zalety w montażu stojana i rdzenia wirnika, izolacji szczelinowej, automatycznego nawijania, automatycznego wstawiania, automatycznego utrwalania, impregnacji automatycznej żywicy i innej technologii produkcji silników dla różnych rozmiarów i kształtu szczeliny stojana.
