Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | SMT |
Orzecznictwo: | ISO9001 / SGS |
Numer modelu: | SMT-WR100 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Drewniana obudowa odpowiednia do transportu morskiego. |
Czas dostawy: | 30-55 dni |
Zasady płatności: | T/T, L/C |
Możliwość Supply: | 1szt / 30-55 dni |
Nazwa: | Automatyczna nawijarka cewki generatora elektrycznego stojana silnika | Lotnik: | 200mm |
---|---|---|---|
Numer przelewu: | 2-8 sztuk | Zasilacz: | 220 V/50/60 Hz 1,5 kW |
Wymiar: | (dł.)1051*(szer.)1811*(wys.)1501mm | Kręta głowa: | 2-6 sztuk |
Ciśnienie powietrza: | 0,6-0,7 MPa | Średnica przewodu: | 0,15-0,9 mm |
High Light: | maszyna do nawijania cewki wentylatora sufitowego,maszyna do nawijania wentylatora sufitowego,automatyczna maszyna do nawijania cewek ISO9001 |

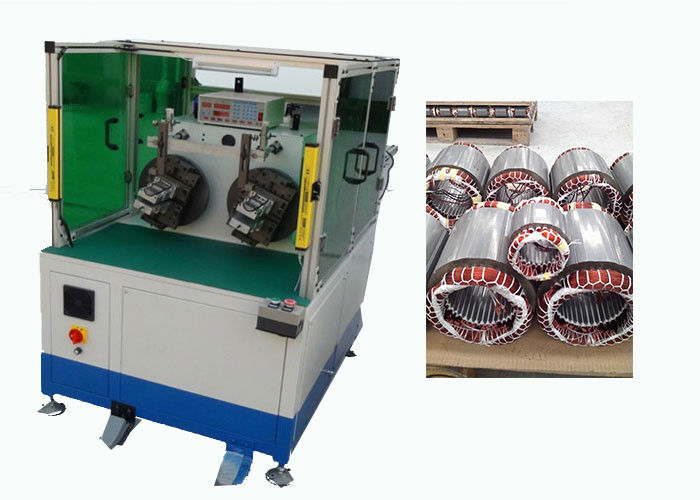

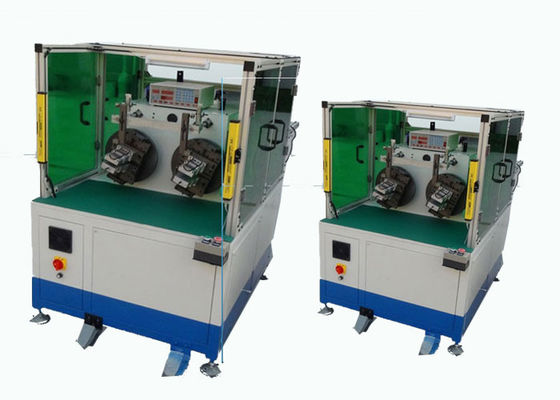

Electirc Generator Stator silnika Automatyczna maszyna do nawijania cewek ISO9001 / SGS
1. Maszyna wstawia cewkę i klin jednocześnie, wstawianie cewki jest sterowane przez system serwomotoru, a wstawianie klina za pomocą silnika o zmiennej częstotliwości.
2. Jest kontrolowany przez HMI, a maszyna może automatycznie zdiagnozować awarię.
3. Ta maszyna nadaje się do materiału z rolki klinowej z folii poliestrowej o stałej grubości i stałej szerokości (wymiar szerokości i grubości jest dostarczany przez klienta)
4. Podawanie klina odbywa się za pomocą silnika krokowego.można ustawić długość podawania, cięcie, formowanie, wstawianie numeru szczeliny.
5. Obowiązuje zarówno drut miedziany, jak i drut aluminiowy.
6. Zdolność produkcyjna ≤25 s/zestaw (z wyłączeniem roboczogodzin na prace pomocnicze)
7. Ta maszyna jest sterowana przez PLC.Wszystkie parametry można ustawić na ekranie dotykowym,
(1) Informacje o głównej maszynie
Model | WR100 |
Średnica przewodu | 0,15-0,8 mm |
Prędkość obrotowa | 800 obr/min |
Kręta głowa | 2 szt. |
Średnica huśtawki | 250mm |
Maks.odległość uzwojenia | 160mm |
Ciśnienie powietrza | 0,4-0,7 MPa |
Zasilacz | 220 V/50/60 Hz 1,5 kW |
MOQ | 1 sztuk |
Wymiar | (Dł)1050*(Sz)1800*(Wys)1500mm |
(2)Etapy działania tej maszyny!
Wydajność produkcyjna tej maszyny
Około 1000 sztuk/8 godzin, to tylko przybliżony pomysł, zależy od liczby gniazd twornika i numeru tury.
Załaduj zworę ręcznie na wahaczu, naciśnij przycisk START, wahadło przeniesie zworę do pozycji nawijania, a automatyczne nawijanie, indeksowanie i cięcie drutu, po zakończeniu, wahadło wyjmie gotową zworę z pozycji nawijania, operator wyładuje gotową zworę , jeden cykl jest zakończony.
(3) Główna funkcja i charakterystyka maszyny
Oprzyrządowanie do nawijania: każda maszyna ma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można wymienić i zajmuje to około 15 minut.
Gramofon jest konstrukcją dwustanowiskową.Przyjmuje system serwo do obracania i przenoszenia indeksu.
Pozwól na uzwojenie trzech przewodów jednocześnie.
Wrzeciono główne sterowane jest silnikiem servo.Dokładność liczby zwojów cewki wynosi ±1 obrót.
Pracującą prędkość obrotową można ustawić.Maszyna nie ma wyraźnych wibracji i hałasu.
Bez uszkodzeń emalii i zatrzasków drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
PLC może ustawić liczbę obrotów, prędkość nawijania, wysokość zagłębienia oprzyrządowania, prędkość zagłębienia oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y zaczepu drutu i obcinaka drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i przewodu prowadzącego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionego oprzyrządowania wynosi 6.
(4)Profil OEM/ODM
Korzystając w pełni z doświadczonych inżynierów, zręcznych specjalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiej sieci usług, jesteśmy oddani dostarczaniu naszym klientom zoptymalizowanego rozwiązania do produkcji silników elektrycznych.Do tej pory, poza dużym udziałem w rynku w Chinach, eksportujemy nasze maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., a nasze maszyny mają świetną reputację wśród klientów za to trwałą, niezawodną wydajność, rozsądną cenę i dobrą obsługę posprzedażną.
(5) Profil linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości SMT zapewnia klientom różnego rodzaju silniki prądu przemiennego, silniki prądu stałego, usługi doradztwa technicznego w zakresie produkcji silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt pod klucz.
Produkty są stosowane głównie w nowych silnikach samochodowych, serwomotorach, generatorach, silnikach trójfazowych, silnikach pomp, silnikach sprężarek, silnikach urządzeń gospodarstwa domowego i innych silnikach indukcyjnych.Jako światowy lider mamy oczywiste zalety w montażu rdzenia stojana i wirnika, izolacji żłobków, automatycznego nawijania, automatycznego wkładania, automatycznego utrwalania, automatycznej impregnacji żywicą i innych technologii produkcji silników dla różnych rozmiarów i kształtu szczeliny stojana.
