Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | SMT |
Orzecznictwo: | ISO9001 / SGS |
Numer modelu: | SMT-R650 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Pudełko ze sklejki lub możesz nam powiedzieć. |
Czas dostawy: | 44 - 69 dni |
Zasady płatności: | T / T, L / C |
Możliwość Supply: | 1 szt. / 44 - 68dni |
Nazwa: | Automatyczna maszyna do nawijania cewek stojana silnika SMT - DR450 | Rozformowanie: | Automatyczny |
---|---|---|---|
Numer przelewu: | 2-6 sztuk | Zasilacz: | 220V/50/60Hz 2.2Kw |
Kręta głowa: | 2 szt. | Średnica przewodu: | 0,3-1,2 mm |
Efektywna długość oprzyrządowania: | ≤400mm | Waga: | 980 kg |
Kolor: | biały | ||
High Light: | maszyna do nawijania cewki silnika elektrycznego,maszyna do nawijania wentylatora sufitowego,automatyczna maszyna do produkcji cewek stojana silnika |

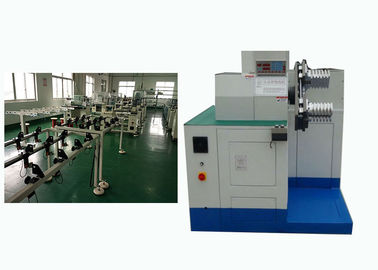

Automatyczna maszyna do produkcji cewek stojana, uzwojenie silnika
1. Urządzenie powinno być zainstalowane w otoczeniu z czystym powietrzem i odpowiednią wilgotnością.
2. Silnik krokowy powinien być utrzymywany w czystości, unikać wbijania się w twarde przedmioty.
3. Regularne smarowanie. Ta maszyna przyjmuje zaimportowany system smarowania; napełnij zbiornik oleju olejem 40 #. Można ocenić, czy wymaga uzupełnienia paliwa, czy nie, za pomocą otworu widokowego.
4. Najważniejsza część maszyny przyjmuje importowane, precyzyjne pyłoszczelne łożyska, które zwykle nie wymagają konserwacji. Jeśli nie można go płynnie obracać lub dławić, należy wymienić łożyska.
5. Wszystkie cylindry są smarami bezolejowymi, zwykle nie wymagają dodawania oleju do opryskiwacza olejowego, natomiast filtr należy napełnić wodą.
6. Wyłącznik magnetyczny na korpusie cylindra i łączniki zbliżeniowe na maszynie nie wymagają regulacji.
(1) Główny parametr techniczny
Model | R650 |
Średnica obrotu | ≤ 450 mm |
Efektywna długość oprzyrządowania | ≤400mm |
Równoległy numer przewodu | ≤16szt |
Średnica drutu | 0,3-1,2 mm |
Szerokość szeregowania drutu | 400 mm |
Zasilacz | 220 V / 50/60 Hz 2,2 kW |
Ciężar maszyny | 950 kg |
Ciśnienie powietrza | 0,4-0,6 MPa |
Wymiar maszyny | (L) 1500 * (W) 1700 * (H) 1550 mm |
(2) Etapy działania tego urządzenia
Wydajność produkcji tej maszyny
Około 1000 sztuk / 8 godzin, jest to tylko przybliżony pomysł, zależy od numeru gniazda armatury i numeru skrętu.
Załaduj zworę ręcznie do ręcznego wahadła, naciśnij przycisk START, wahadło doprowadzi zworę do pozycji zwijania, a automatyczne zwijanie, indeksowanie i cięcie drutu, po zakończeniu, transfer wyjmie gotowy zwój z pozycji nawijania, operator wyładuje ukończoną zworę , jeden cykl jest zakończony.
(3) Główna funkcja urządzenia i charakterystyka
Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
Pozwól na jednoczesne nawijanie trzech drutów.
Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.
(4) Profil OEM / ODM
Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.
(5) Profil linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".
(6) O Smart
Położony w Suzhou, pięknym mieście przemysłu, centrum handlu w delcie rzeki Jangcy, Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych. Nasze maszyny produkowane w fabryce Suzhou są głównie stosowane do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzatora, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
