Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | SMT |
Orzecznictwo: | ISO9001 / SGS |
Numer modelu: | SMT-DR650 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Pudełko ze sklejki lub możesz nam powiedzieć. |
Czas dostawy: | 44 - 69 dni |
Zasady płatności: | T / T, L / C |
Możliwość Supply: | 1 sztuk / 44 - 72 dni |
Nazwa: | Maszyna do nawijania cewki stojana do silnika rurowego / maszyny do nawijania stojana | Rozformowanie: | W pełni automatyczny |
---|---|---|---|
Numer przelewu: | 2-6 sztuk | Zasilacz: | 220V/50/60Hz 2.2Kw |
Kręta głowa: | 2 szt. | Średnica przewodu: | 0,4-1,2 mm |
Efektywna długość oprzyrządowania: | ≤400mm | Waga: | 990 kg |
Kolor: | Biało niebieski | ||
High Light: | maszyna do nawijania cewki wentylatora sufitowego,maszyna do nawijania wentylatora sufitowego,maszyna do nawijania stojana o mocy 2 |

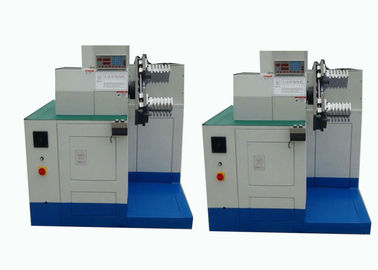

Maszyna do nawijania stojana 2,2 kW, maszyna do nawijania cewki stojana do silnika rurowego
1. Przełącznik magnetyczny na korpusie cylindra i przełączniki zbliżeniowe na maszynie nie wymagają regulacji.
2. Nie uderzaj, nie uderzaj, nie przebijaj ani nie naciskaj z dużą siłą ekranu dotykowego PLC i ramy.
3. Nie potrząsaj, nie obracaj skrzynki mocującej ekran dotykowy PLC z dużą siłą, a także powinno być wolne od dużych wibracji.
4. Utrzymuj ekran dotykowy i skrzynkę mocującą w czystości, wolne od wody, oleju, kurzu lub substancji żrących, takich jak kwasy i zasady, i unikaj bezpośredniego światła słonecznego.
5. Trzymaj maszynę z dala od transformatorów, urządzeń zasilających o wysokim napięciu, które mają silne promieniowanie elektromagnetyczne.
(1) główny parametr techniczny
Model | DR650 |
Średnica huśtawki | ≤650mm |
Efektywna długość oprzyrządowania | ≤400mm |
Numer przewodu równoległego | ≤16 sztuk |
Średnica przewodu | 0,3-1,2 mm |
Szerokość szyku drutu | 400mm |
Zasilacz | 220V/50/60Hz 2.2Kw |
Ciężar maszyny | 950kg |
Ciśnienie powietrza | 0,4-0,6 MPa |
Wymiar maszyny | (Dł)1500*(Szer)1700*(Wys)1550mm |
(2) kroki operacyjne tego urządzenia
Wydajność produkcyjna tej maszyny
Około 1000 sztuk/8 godzin, to tylko przybliżony pomysł, zależy od liczby gniazd twornika i numeru tury.
Załaduj zworę ręcznie na wahaczu, naciśnij przycisk START, wahadło przeniesie zworę do pozycji nawijania, a automatyczne nawijanie, indeksowanie i cięcie drutu, po zakończeniu, wahadło wyjmie gotową zworę z pozycji nawijania, operator wyładuje gotową zworę , jeden cykl jest zakończony.
(3) Główna funkcja i charakterystyka maszyny;
Oprzyrządowanie do nawijania: każda maszyna ma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można wymienić i zajmuje to około 15 minut.
Gramofon jest konstrukcją dwustanowiskową.Przyjmuje system serwo do obracania i przenoszenia indeksu.
Pozwól na uzwojenie trzech przewodów jednocześnie.
Wrzeciono główne sterowane jest silnikiem servo.Dokładność liczby zwojów cewki wynosi ±1 obrót.
Pracującą prędkość obrotową można ustawić.Maszyna nie ma wyraźnych wibracji i hałasu.
Bez uszkodzeń emalii i zatrzasków drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
PLC może ustawić liczbę obrotów, prędkość nawijania, wysokość zagłębienia oprzyrządowania, prędkość zagłębienia oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y zaczepu drutu i obcinaka drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i przewodu prowadzącego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionego oprzyrządowania wynosi 6.
(4)Profil OEM/ODM
Korzystając w pełni z doświadczonych inżynierów, zręcznych specjalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiej sieci usług, jesteśmy oddani dostarczaniu naszym klientom zoptymalizowanego rozwiązania do produkcji silników elektrycznych.Do tej pory, poza dużym udziałem w rynku w Chinach, eksportujemy nasze maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., a nasze maszyny mają świetną reputację wśród klientów za to trwałą, niezawodną wydajność, rozsądną cenę i dobrą obsługę posprzedażną.
(5) Profil linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości SMT zapewnia klientom różnego rodzaju silniki prądu przemiennego, silniki prądu stałego, usługi doradztwa technicznego w zakresie produkcji silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt pod klucz.
(6) O inteligentnym
Zlokalizowana w Suzhou, pięknym mieście przemysłowym, centrum handlowym w delcie rzeki Jangcy, firma Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych.Nasze maszyny produkowane w fabryce Suzhou są stosowane głównie do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzacji, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
Osoba kontaktowa: Mr. Larry
Tel: +86-13914006446
Faks: 86-512-66316717
