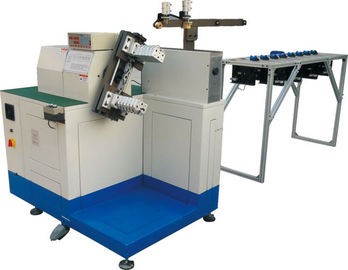

Trójfazowy automatyczny nawijacz uzwojenia cewki silnika

Trójfazowy automatyczny nawijacz uzwojenia cewki silnika

  • Trójfazowy automatyczny nawijacz uzwojenia cewki silnika
Trójfazowy automatyczny nawijacz uzwojenia cewki silnika
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: SMT
Orzecznictwo: ISO9001 / SGS
Numer modelu: SMT-R650
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Pudełko ze sklejki lub możesz nam powiedzieć.
Czas dostawy: 46 - 68 dni
Zasady płatności: T / T, L / C
Możliwość Supply: 1 szt. / 46 - 68 dni
Kontakt
Szczegółowy opis produktu
Nazwa: Duży trójfazowy stojan silnika Automatyczna maszyna do nawijania cewek drutu Rozformowanie: Półautomatyczne
Numer przelewu: 2-6 sztuk Zasilacz: 220V/50/60Hz 2.2Kw
Kręta głowa: 2 szt. Średnica przewodu: 0,4-1,2 mm
Efektywna długość oprzyrządowania: ≤410mm Waga: 991kg
Kolor: Biały/Pomarańczowy
High Light:

Sufitowa maszyna do nawijania cewki wentylatora

,

maszyna do nawijania cewki silnika elektrycznego

,

trójfazowa maszyna do nawijania stojana

Wentylator sufitowy Stojaniarka do małych silników elektrycznych

Automatyczna maszyna do nawijania cewek, znana również jako automatyczna maszyna do nawijania stojanów, jest specjalnie zaprojektowana do automatycznych cewek wiatrowych w zewnętrzne szczeliny stojana i jest odpowiednia do wszelkich specyfikacji zewnętrznych stojaków silnika. Co więcej, nasze maszyny do zwijania nie tylko zwiększają wydajność produkcji, ale także poprawiają jakość.

(1) Główny parametr techniczny

Model R650
Średnica obrotu ≤ 450 mm
Efektywna długość oprzyrządowania ≤400mm
Równoległy numer przewodu ≤16szt
Średnica drutu 0,3-1,2 mm
Szerokość szeregowania drutu 400 mm
Zasilacz 220 V / 50/60 Hz 2,2 kW
Ciężar maszyny 950 kg
Ciśnienie powietrza 0,4-0,6 MPa
Wymiar maszyny (L) 1500 * (W) 1700 * (H) 1550 mm

(2) Etapy działania tego urządzenia


Wydajność produkcji tej maszyny
Około 1000 sztuk / 8 godzin, jest to tylko przybliżony pomysł, zależy od numeru gniazda armatury i numeru skrętu.
Załaduj zworę ręcznie do ręcznego wahadła, naciśnij przycisk START, wahadło doprowadzi zworę do pozycji zwijania, a automatyczne zwijanie, indeksowanie i cięcie drutu, po zakończeniu, transfer wyjmie gotowy zwój z pozycji nawijania, operator wyładuje ukończoną zworę , jeden cykl jest zakończony.


(3) Główna funkcja urządzenia i charakterystyka


Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
Pozwól na jednoczesne nawijanie trzech drutów.
Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.

(4) Profil OEM / ODM


Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.

(5) Profil linii produkcyjnej

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

(6) O Smart

Położony w Suzhou, pięknym mieście przemysłu, centrum handlu w delcie rzeki Jangcy, Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych. Nasze maszyny produkowane w fabryce Suzhou są głównie stosowane do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzatora, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
