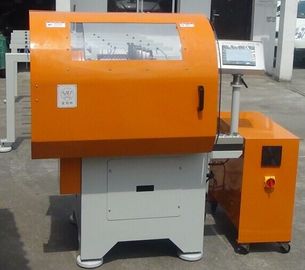

Wielopasmowa maszyna do nawijania stojana, maszyna do nawijania cewek elektrycznych

Wielopasmowa maszyna do nawijania stojana, maszyna do nawijania cewek elektrycznych

  • Wielopasmowa maszyna do nawijania stojana, maszyna do nawijania cewek elektrycznych
  • Wielopasmowa maszyna do nawijania stojana, maszyna do nawijania cewek elektrycznych
Wielopasmowa maszyna do nawijania stojana, maszyna do nawijania cewek elektrycznych
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: SMT
Orzecznictwo: ISO9001 / SGS
Numer modelu: SMT-DR450
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Pudełko ze sklejki lub możesz nam powiedzieć.
Czas dostawy: 29 - 44 dni
Zasady płatności: T / T, L / C
Możliwość Supply: 2 sztuki / 58 - 71 dni
Kontakt
Szczegółowy opis produktu
Nazwa: Elektryczna maszyna do nawijania cewek typu multistrand Rozformowanie: Półautomatyczne
Numer przelewu: 2-6 sztuk Zasilacz: 220V/50/60Hz 2.2Kw
Kręta głowa: 2 szt. Średnica przewodu: 0,4-1,2 mm
Efektywna długość oprzyrządowania: ≤412mm Waga: 968 kg
OEM: TAk
High Light:

maszyna do nawijania cewek silnika elektrycznego

,

maszyna do nawijania wentylatora sufitowego

,

maszyna do nawijania cewek elektrycznych wielożyłowych

Maszyna do nawijania stojana typu Multistrand, maszyna do nawijania cewek elektrycznych





Automatyczna maszyna do nawijania drutu wieloodczepowego w tym samym czasie do stojana silnika indukcyjnego, takiego jak sprężarka, pompa, silnik klimatyzatora



(1) główny parametr techniczny



Model DR450
Średnica huśtawki ≤450mm
Efektywna długość oprzyrządowania ≤400mm
Numer przewodu równoległego ≤16 sztuk
Średnica przewodu 0,3-1,2 mm
Szerokość szyku drutu 400mm
Zasilacz 220V/50/60Hz 2.2Kw
Ciężar maszyny 950kg
Ciśnienie powietrza 0,4-0,6 MPa
Wymiar maszyny (Dł)1500*(Szer)1700*(Wys)1550mm



(2) kroki operacyjne tego urządzenia


Wydajność produkcyjna tej maszyny
Około 1000 sztuk/8 godzin, to tylko przybliżony pomysł, zależy od liczby gniazd twornika i numeru tury.
Załaduj zworę ręcznie na wahaczu, naciśnij przycisk START, wahadło przeniesie zworę do pozycji nawijania, a automatyczne nawijanie, indeksowanie i cięcie drutu, po zakończeniu, wahadło wyjmie gotową zworę z pozycji nawijania, operator wyładuje gotową zworę , jeden cykl jest zakończony.


(3) Główna funkcja i charakterystyka maszyny;


Oprzyrządowanie do nawijania: każda maszyna ma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można wymienić i zajmuje to około 15 minut.
Gramofon jest konstrukcją dwustanowiskową.Przyjmuje system serwo do obracania i przenoszenia indeksu.
Pozwól na uzwojenie trzech przewodów jednocześnie.
Wrzeciono główne sterowane jest silnikiem servo.Dokładność liczby zwojów cewki wynosi ±1 obrót.
Pracującą prędkość obrotową można ustawić.Maszyna nie ma wyraźnych wibracji i hałasu.
Bez uszkodzeń emalii i zatrzasków drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
PLC może ustawić liczbę obrotów, prędkość nawijania, wysokość zagłębienia oprzyrządowania, prędkość zagłębienia oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y zaczepu drutu i obcinaka drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i przewodu prowadzącego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionego oprzyrządowania wynosi 6.

Wielopasmowa maszyna do nawijania stojana, maszyna do nawijania cewek elektrycznych 0

(4)Profil OEM/ODM


Korzystając w pełni z doświadczonych inżynierów, zręcznych specjalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiej sieci usług, jesteśmy oddani dostarczaniu naszym klientom zoptymalizowanego rozwiązania do produkcji silników elektrycznych.Do tej pory, poza dużym udziałem w rynku w Chinach, eksportujemy nasze maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., a nasze maszyny mają świetną reputację wśród klientów za to trwałą, niezawodną wydajność, rozsądną cenę i dobrą obsługę posprzedażną.



(5) Profil linii produkcyjnej



Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, SMT zapewnia klientowi różne rodzaje silników prądu przemiennego, silnika prądu stałego, usługi doradztwa technicznego w zakresie produkcji silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu i kompletny projekt pod klucz.

Wielopasmowa maszyna do nawijania stojana, maszyna do nawijania cewek elektrycznych 1

(6) O inteligentnym



Zlokalizowana w Suzhou, pięknym mieście przemysłowym, centrum handlowym w delcie rzeki Jangcy, firma Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych.Nasze maszyny produkowane w fabryce Suzhou są stosowane głównie do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzacji, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
