SMT - LR100 Uzwojenie stojana o średnicy 200 mm ≤3000r / min Prędkość drutu

SMT - LR100 Uzwojenie stojana o średnicy 200 mm ≤3000r / min Prędkość drutu

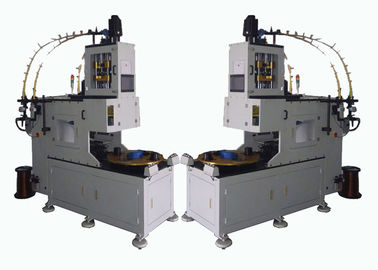

    • SMT - LR100 Stator Winding Machine 200mm Flier ≤3000r/min Wire Speed
    • SMT - LR100 Stator Winding Machine 200mm Flier ≤3000r/min Wire Speed
  • SMT - LR100 Stator Winding Machine 200mm Flier ≤3000r/min Wire Speed

    Szczegóły Produktu:

    Miejsce pochodzenia: CHINY
    Nazwa handlowa: SMT
    Orzecznictwo: ISO9001/SGS/CE
    Numer modelu: SMT-LR100

    Zapłata:

    Minimalne zamówienie: 1 zestaw
    Cena: Negotiable
    Szczegóły pakowania: Drewniana obudowa odpowiednia do transportu morskiego.
    Czas dostawy: 37 - 45 dni
    Zasady płatności: T/T, l/c, Western Union
    Możliwość Supply: 2 szt. / 37 - 71 dni
    Skontaktuj się teraz
    Szczegółowy opis produktu
    Nazwa: Uzwojenie cewki stojana dla silnika trójfazowego Szybkość łącza: ≤3000r / min
    Lotnik: 200 mm Numer transferu: 2-6 sztuk
    Zasilanie: 380V / 50 / 60Hz 7Kw Waga: 1100 kg
    Wymiar: (L) 1800X (W) 1100X2200 mm Kręta głowa: 1SZT

    SMT - LR100 Uzwojenie stojana o średnicy 200 mm ≤3000r / min Prędkość drutu

    1. Sześć wrzecion jest sterowanych przez serwosilniki
    2. Podwójne głowice nawijające i cztery stacje nawijają dwie cewki fazowe jednocześnie, które mogą nawijać pojedyncze i wielokrotne przewody.

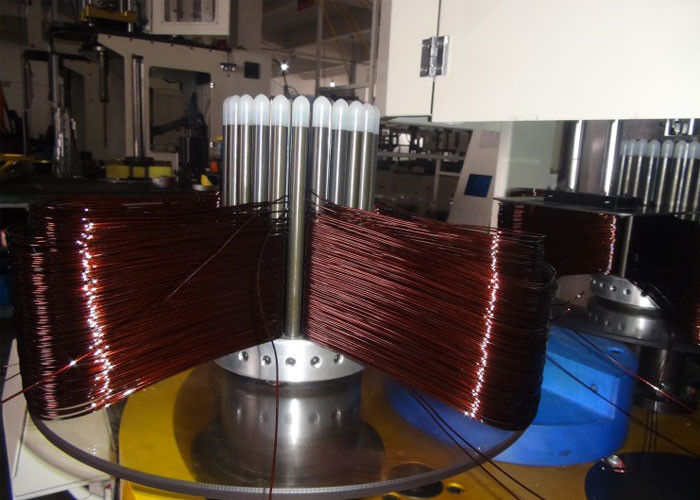

    3.Vertical winding machine serii wiatr cewki bezpośrednio i uporządkowany w kubkach transferowych.
    4. Główne wrzeciono, zanurzenie w wysokiej prędkości, drut do zawieszania i cięcia, stół obrotowy i wskaźnik kubka transferowego są kontrolowane przez serwosilniki,.
    5. Jest szczególnie przydatny do wstawiania cewki stojana o wysokim współczynniku wypełnienia szczeliny i otwarciu szczeliny.
    6. Oszczędza pracę i ma wysoką wydajność.

    (1) Główne dane techniczne

    Prędkość nawijania ≤3000r / min
    Odpowiednia średnica drutu 0,2-1,2 mm
    Obwód cewki 650 mm
    Odpowiednie słupy silnika 2,4,6,8
    Odpowiednie słupy silnika 2,4,6,8
    Suitadle down-lead length (Max) 200 mm
    Kierunek nawijania Samodzielny wybór
    Zakres zliczania 0-9999 / Circle
    Średnica wideł 300 mm
    Napięcie robocze Trójfazowy 3PH 380V 50Hz
    Moc 7kw
    Ciśnienie powietrza 0,6-1 MPa
    Waga około 1100 kg
    Wymiar (L × W × H) (L) 1800X (W) 1100X (H) 2200 mm

    (2) Aplikacja


    Ta maszyna jest odpowiednia do uzwojenia cewek 2-biegunowych, 4-biegunowych i 6-biegunowych.

    (3) Główna funkcja i charakterystyka maszyny


    Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
    Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
    Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
    Pozwól na jednoczesne nawijanie trzech drutów.
    Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
    Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
    Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
    PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
    Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
    Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.

    (4) Profil OEM / ODM


    Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.

    (5) Profil linii produkcyjnej

    Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

    (6) O naszej fabryce

    Położony w Suzhou, pięknym mieście przemysłu, centrum handlu w delcie rzeki Jangcy, Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych. Nasze maszyny produkowane w fabryce Suzhou są głównie stosowane do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzatora, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
