| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | SMT |
| Orzecznictwo: | ISO9001/SGS/CE |
| Numer modelu: | SMT-LR100 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Drewniana obudowa odpowiednia do transportu morskiego. |
| Czas dostawy: | 37 - 45 dni za 1 zestaw |
| Zasady płatności: | T/T, l/c, Western Union |
| Możliwość Supply: | 2 szt. / 37 - 81 dni |
| Nazwa: | Silnik pompy Maszyna do nawijania cewki stojana / Maszyna do nawijania stojana | Szybkość łącza: | ≤3000r/min |
|---|---|---|---|
| Numer przelewu: | 2-6 sztuk | Zasilacz: | 380v/50/60Hz 7Kw |
| Waga: | 1100kg | Wymiar: | (Dł) 1800X(Szer)1100X2200mm |
| Kręta głowa: | 1 szt. | Maksymalna wysokość stosu: | ≤70mm |
| Życie pleśni: | >1 000 000 strzałów | Automatyczna ocena: | W pełni automatyczny |
| High Light: | Maszyna do nawijania cewki wentylatora sufitowego,maszyna do nawijania cewki silnika elektrycznego,4-biegunowa maszyna do nawijania stojana |
||

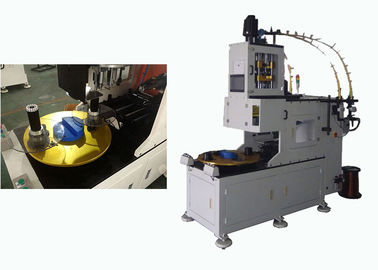

Pompa Motorowa Uzwojenie stojana 4 bieguny i 6 szt. Nawijanie cewek
1. Sześć wrzecion jest sterowanych przez serwosilniki.
2. Podwójne głowice nawijające i cztery stacje nawijają dwie cewki fazowe jednocześnie, które mogą nawijać pojedyncze i wielokrotne przewody.
3. Pionowe nawijarki serii wiatr cewki bezpośrednio i uporządkowany w kubkach transferowych.
4. Wrzeciono główne, szybkie zanurzanie w formie, drut do zawieszania i cięcia, stół obrotowy i indeks kubków transferowych są kontrolowane przez serwosilniki,.
5. Jest szczególnie przydatny do wstawiania cewki stojana o wysokim współczynniku wypełnienia szczeliny i otwarciu szczeliny.
6. Oszczędza pracę i ma wysoką wydajność.
(1) Główne dane techniczne
Model | SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | SLR70 | QLR70 |
| Kręta głowa | 1 1 1 1 | 2 | 4 |
| Średnica drutu (mm) | 0,3 ~ 1,0 0,3 ~ 1,0 0,3 ~ 1,2 0,3 ~ 1,2 0,3 ~ 1,2 | 0,2 ~ 1,0 | 0,2 ~ 1,0 |
| Zmniejsz prędkość | ≤2500r / min ≤2500r / min ≤2500r / min ≤2000r / min | 3000 | 3000 |
| Wysokość stosu | ≤80mm ≤120mm ≤150mm ≤230mm | ≤70 mm | ≤70 mm |
| Dokładność nawijania | + 0 + 0 + 0 + 0 | + 0 | + 0 |
| Zasilacz | 380V / 50 / 60HZ 8Kw 8Kw 9Kw | 7Kw | 7Kw |
| Ciśnienie powietrza | ≥0,6Mpa ≥0,6Mpa ≥0,6Mpa ≥0.6Mpa | ≥0,6pa | ≥0,6pa |
| Waga | ≈1350 kg ≈ 1600 kg ≈ 1600 kg ≈ 2200 kg | ≈ 1950 kg | ≈ 2300 kg |
| Wymiar (L × W × Hcm) | 180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 | 180 × 130 × 205 | 135 × 100 × 180 |
(2) Aplikacja
Ta maszyna jest odpowiednia do uzwojenia cewek 2-biegunowych, 4-biegunowych i 6-biegunowych.
(3) Główna funkcja i charakterystyka maszyny

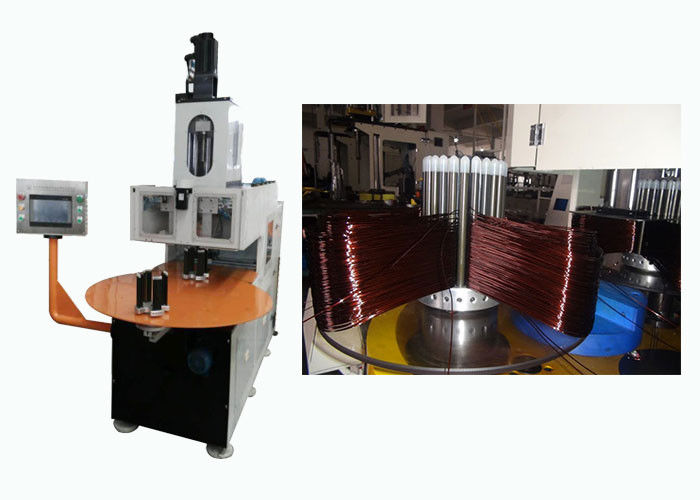

Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
Pozwól na jednoczesne nawijanie trzech drutów.
Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.
(4) Profil OEM / ODM
Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.
(5) Profil linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".
(6) O naszej fabryce
Położony w Suzhou, pięknym mieście przemysłu, centrum handlu w delcie rzeki Jangcy, Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych. Nasze maszyny produkowane w fabryce Suzhou są głównie stosowane do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzatora, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
