| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | SMT |
| Orzecznictwo: | ISO9001/SGS/CE |
| Numer modelu: | SMT-LR100 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Drewniana obudowa odpowiednia do transportu morskiego. |
| Czas dostawy: | 30 - 43 dni za 1 zestaw |
| Zasady płatności: | T / T, L / C, |
| Możliwość Supply: | 2 szt. / 56 - 79 dni |
| Nazwa: | Nawijarka cewki stojana silnika serwo / maszyna do nawijania stojana | Numer przelewu: | 2-6 sztuk |
|---|---|---|---|
| Zasilacz: | 380v/50/60Hz 7Kw | Kręta głowa: | 1-2 szt. |
| Maksymalna wysokość stosu: | ≤70mm | Życie pleśni: | >1 000 000 strzałów |
| Automatyczna ocena: | W pełni automatyczny | Średnica przewodu: | Średnica 0,1-1,0 mm |
| High Light: | maszyna do nawijania cewki wentylatora sufitowego,maszyna do nawijania cewki silnika elektrycznego,maszyna do nawijania stojana serwo |
||

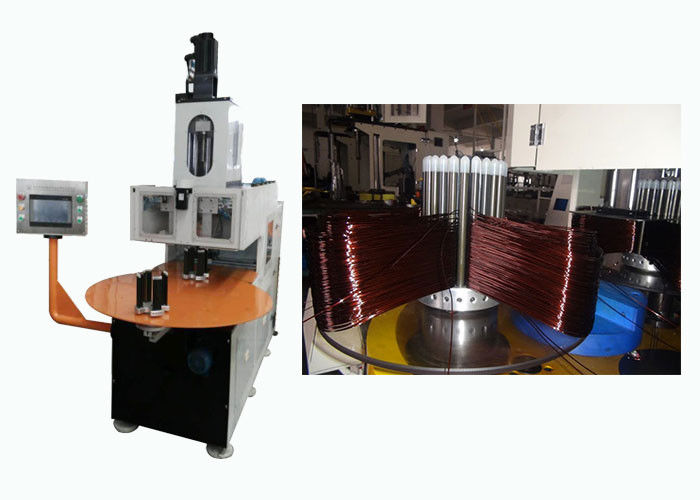

Maszyna do nawijania stojana serwo / nawijarka cewki stojana silnika OEM / ODM
1. Jest to automatyczna maszyna do wkładania cewki poziomej i wykorzystuje system napędzany silnikiem AC, system regulacji prędkości konwersji częstotliwości AC, pneumatyczny i zintegrowany system sterowania PLC.
2. Poza tym jest wyposażony w funkcje automatycznego podawania klina szczelinowego o sześciu długościach, cięcia, formowania i wkładania do stojana z cewką i tak dalej.Prędkość wkładania cewki można ustawiać odcinkowo.
3. Wyposażony w interfejs człowiek-maszyna, jest wyposażony w funkcje wyświetlania stanu, ostrzegania o awariach i różnych ustawień parametrów, ect oraz zalety szerokiego zakresu zastosowań, wysokiego stopnia automatyzacji, łatwej obsługi i wygodnej wymiany formy.
4. Możliwość automatycznego wciągnięcia cewki stojana i papieru do szczelin stojana przez jeden raz
(1) Główne dane techniczne
Model |
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | SLR70 | QLR70 |
| Kręta Głowa | 1 1 1 1 | 2 | 4 |
| Średnica drutu (mm) | 0,3~1,0 0,3~1,0 0,3~1,2 0,3~1,2 0,3~1,2 | 0,2~1,0 | 0,2~1,0 |
| Prędkość rozładunku | ≤2500r/min ≤2500r/min ≤2500r/min ≤2000r/min | 3000 | 3000 |
| Wysokość stosu | ≤80mm ≤120mm ≤150mm ≤230mm | ≤70mm | ≤70mm |
| Precyzja nawijania | + 0 + 0 + 0 + 0 | + 0 | + 0 |
| Zasilacz | 380 v/50/60 Hz 8kw 8kw 9kw | 7 kW | 7 kW |
| Ciśnienie powietrza | ≥0,6Mpa ≥0,6Mpa ≥0,6Mpa ≥0,6Mpa | ≥0.6 pa | ≥0.6 pa |
| Waga | ≈1350 kg ≈1600 kg ≈1600 kg ≈2200 kg | ≈1950 kg | ≈2300 kg |
| Wymiar (Dł.×Szer.×Wys.) |
180×110×200 180×120×220 180×130×230 220×180×250 | 180×130×205 | 135×100×180 |
(2) Aplikacja
Ta maszyna jest odpowiednia do uzwojenia cewek 2-biegunowych, 4-biegunowych i 6-biegunowych.
(3) Główna funkcja i charakterystyka maszyny

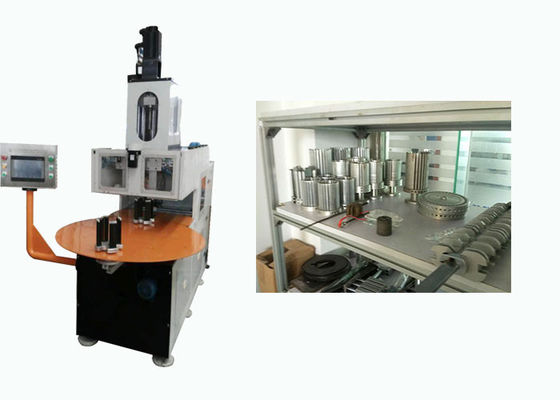

Oprzyrządowanie do nawijania: każda maszyna ma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można wymienić i zajmuje to około 15 minut.
Gramofon jest konstrukcją dwustanowiskową.Przyjmuje system serwo do obracania i przenoszenia indeksu.
Pozwól na uzwojenie trzech przewodów jednocześnie.
Wrzeciono główne sterowane jest silnikiem servo.Dokładność liczby zwojów cewki wynosi ±1 obrót.
Pracującą prędkość obrotową można ustawić.Maszyna nie ma wyraźnych wibracji i hałasu.
Bez uszkodzeń emalii i zatrzasków drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
PLC może ustawić liczbę obrotów, prędkość nawijania, wysokość zagłębienia oprzyrządowania, prędkość zagłębienia oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y zaczepu drutu i obcinaka drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i przewodu prowadzącego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionego oprzyrządowania wynosi 6.
(4)Profil OEM/ODM
Korzystając w pełni z doświadczonych inżynierów, zręcznych specjalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiej sieci usług, jesteśmy oddani dostarczaniu naszym klientom zoptymalizowanego rozwiązania do produkcji silników elektrycznych.Do tej pory, poza dużym udziałem w rynku w Chinach, eksportujemy nasze maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., a nasze maszyny mają świetną reputację wśród klientów za to trwałą, niezawodną wydajność, rozsądną cenę i dobrą obsługę posprzedażną.
(5) Profil linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości SMT zapewnia klientom różnego rodzaju silniki prądu przemiennego, silniki prądu stałego, usługi doradztwa technicznego w zakresie produkcji silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt pod klucz.
(6) O naszej fabryce
Zlokalizowana w Suzhou, pięknym mieście przemysłowym, centrum handlowym w delcie rzeki Jangcy, firma Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych.Nasze maszyny produkowane w fabryce Suzhou są stosowane głównie do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzacji, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
