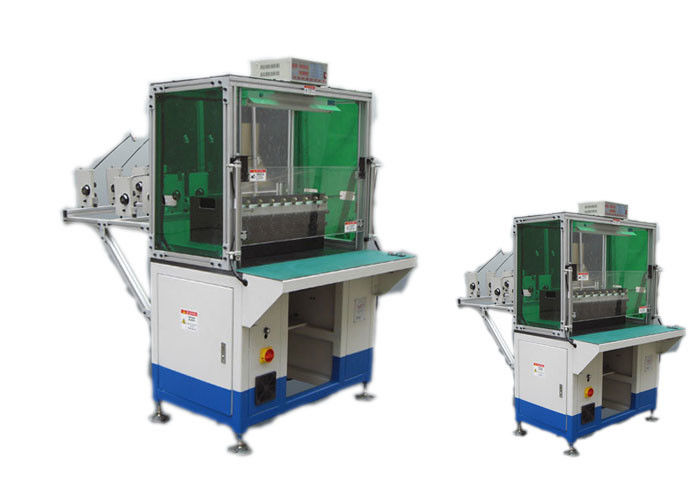

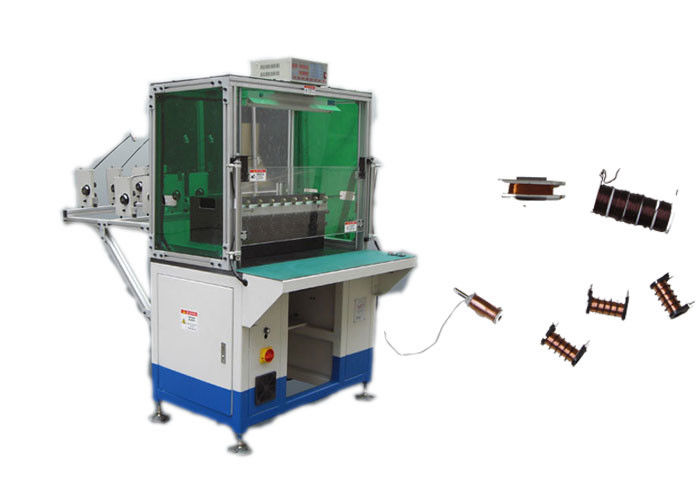

Uzwojenie silnika elektrycznego W pełni automatyczna zewnętrzna armatura w gnieździe

Uzwojenie silnika elektrycznego W pełni automatyczna zewnętrzna armatura w gnieździe

  • Uzwojenie silnika elektrycznego W pełni automatyczna zewnętrzna armatura w gnieździe
  • Uzwojenie silnika elektrycznego W pełni automatyczna zewnętrzna armatura w gnieździe
Uzwojenie silnika elektrycznego W pełni automatyczna zewnętrzna armatura w gnieździe
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: SMT
Orzecznictwo: ISO9001/SGS
Numer modelu: SMT-DR08
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Pudełko ze sklejki lub po prostu spełniaj swoje wymagania.
Czas dostawy: 5 - 9 tygodni
Zasady płatności: T/T, L/C
Możliwość Supply: 1 szt. / 5 - 8 tygodni
Kontakt
Szczegółowy opis produktu
Nazwa: W pełni automatyczna nawijarka z zewnętrzną armaturą Kolor: Biały
Prędkość nieobciążająca: ≤1500r / min Lotnik: 200 mm
Numer transferu: 2-6 sztuk Zasilanie: 220 v / 50 / 60Hz 0,75Kw
Waga: 850kg Wymiar: (L) 1500 * (W) 1200 * (H) 2100 mm
Kręta głowa: 8szt Ciśnienie powietrza: ≥0,45 MPa
Odległość transferu: ≥170 mm
High Light:

Automatyczna nawijarka cewek

,

automatyczna nawijarka armatury

Uzwojenie silnika elektrycznego W pełni automatyczna zewnętrzna armatura w gnieździe

W pełni automatyczna nawijarka z zewnętrzną armaturą służy do zewnętrznego uzwojenia twornika. Automatyczne indeksowanie, automatyczne nawijanie, tylko ręcznie ładuj i usuwaj zwory. Jest łatwy w obsłudze. A dzięki wysokiej automatyzacji maszyny jest bardziej ekonomiczna

(1) Główny parametr techniczny

Model DR08
Średnica drutu 0,08-0,8 mm
Prędkość bez obciążenia ≤3000r / min
Kręta głowa 8szt
Średnica ramy 20-120 mm
Maksymalna odległość transferu ≤ 250 mm
Ciśnienie powietrza ≥0,4MPa
Zasilacz 220 V / 50 / 60Hz 0,75 KW
Waga 850 kg
Wymiar (L) 1500 * (W) 1200 * (H) 2100 mm

(2) Etapy działania tego urządzenia


Około 1000 sztuk / 8 godzin, jest to tylko przybliżony pomysł, zależy od numeru gniazda armatury i numeru skrętu.
Załaduj zworę ręcznie do ręcznego wahadła, naciśnij przycisk START, wahadło doprowadzi zworę do pozycji zwijania, a automatyczne zwijanie, indeksowanie i cięcie drutu, po zakończeniu, transfer wyjmie gotowy zwój z pozycji nawijania, operator wyładuje ukończoną zworę , jeden cykl jest zakończony.

(3) Główna funkcja i charakterystyka maszyny


Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
Pozwól na jednoczesne nawijanie trzech drutów.
Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.

(4) Profil OEM / ODM


Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.

(5) Profil linii produkcyjnej

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

(6) O Smart

SMT Alliance Automation (Suzhou) Co., Ltd. jest chińsko-amerykańską spółką joint venture pomiędzy Suzhou Smart Motor Equipment Manufacturing Co., Ltd., założoną w 2010 r. I Alliance Automation (Suzhou) Ltd., spółką zależną w Chinach od Alliance Winding Equipment, Inc. założona w 1947 roku. W oparciu o wieloletnie doświadczenie AWD w zakresie badań i rozwoju oraz technologii, SMT Alliance integruje projektowanie technologii, produkcję, zarządzanie i marketing w celu osiągnięcia komplementarnych zalet i wspólnego rozwoju.
Produkty są głównie stosowane w nowym silniku samochodowym, silniku servo, generatorze, silniku trójfazowym, silniku pompy, silniku sprężarki, silniku AGD i innych silnikach indukcyjnych. Jako światowy lider mamy oczywiste zalety w montażu stojana i rdzenia wirnika, izolacji szczelinowej, automatycznego nawijania, automatycznego wstawiania, automatycznego utrwalania, impregnacji automatycznej żywicy i innej technologii produkcji silników dla różnych rozmiarów i kształtu szczeliny stojana.
