| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | SMT |
| Orzecznictwo: | ISO9001/SGS |
| Numer modelu: | SMT-DR08 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Pudełko ze sklejki lub po prostu spełniaj swoje wymagania. |
| Czas dostawy: | 4-8 tygodni |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 1 szt. / 4-8 tygodni |
| Nazwa: | Wielowarstwowa automatyczna maszyna do nawijania cewek do silnika mikropompy | Prędkość bez obciążenia: | ≤1500r/min |
|---|---|---|---|
| Lotnik: | 200mm | Numer przelewu: | 2-6 sztuk |
| Wymiar: | (dł.) 1500 * (szer.) 1200 * (wys.) 2100 mm | Kręta Głowa: | 8 sztuk |
| Ciśnienie powietrza: | ≥0,45 MPa | Odległość transferu: | ≥170mm |
| Automatyczna ocena: | Półautomatyczny | Odpowiedni rozmiar drutu: | 0,1-1,2 mm |
| High Light: | Automatyczna nawijarka cewki,Automatyczna nawijarka z wentylatorem sufitowym |
||

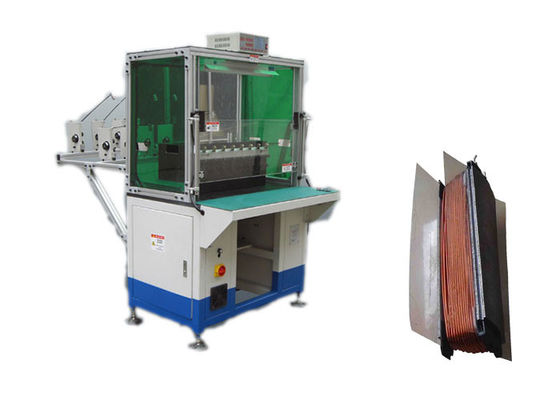

Wielowarstwowa maszyna do nawijania silnika elektrycznego do silnika mikropompowego SMT-DR08
1. Można ustawić 100 rodzajów techniki nawijania drutu, łatwe do odczytania;
2. Funkcja automatycznego wkładania drutu, może uzupełnić technikę nawijania drutu po ustawieniu;
3. Napięcie uzwojenia przyjmuje dwukierunkowy napinacz magnetyczny Mitsubishi do ustawiania uzwojenia, wkładania, gotowości;
4. Oprzyrządowanie do szybkiej zmiany;
5. Posiada 3 zestawy japońskiego serwomotoru Panasonic (1X1KW, 2X1,5KW), najnowszą serię sterowników OMRON PLC, mają one stabilną i wiarygodną relację obliczeniową, wyposażone w kolorowy ekran dotykowy Japan Pro-face 10.4 i napinacz MITSUBISHI, technika nawijania drutu być elastyczny w ustawieniu i ma różne rodzaje wyświetlania awarii i alarm akustyczno-optyczny.
6. Armatura pneumatyczna wykorzystuje dobrze znane opaski importowe.
(1) główny parametr techniczny
| Model | DR08 |
| Średnica przewodu | 0,08-0,8 mm |
| Prędkość bez obciążenia | ≤3000r/min |
| Kręta głowa | 8 sztuk |
| Średnica ramy | 20-120mm |
| Maksymalna odległość transferu | ≤250mm |
| Ciśnienie powietrza | ≥0,4 MPa |
| Zasilacz | 220 V/50/60 Hz 0,75 kW |
| Waga | 850 kg |
| Wymiar | (dł.) 1500 * (szer.) 1200 * (wys.) 2100 mm |
(2) Etapy działania tej maszyny!
Około 1000 sztuk/8 godzin, to tylko przybliżony pomysł, zależy od liczby gniazd twornika i numeru tury.
Załaduj zworę ręcznie na wahaczu, naciśnij przycisk START, wahadło przeniesie zworę do pozycji nawijania, a automatyczne nawijanie, indeksowanie i cięcie drutu, po zakończeniu, wahadło wyjmie gotową zworę z pozycji nawijania, operator wyładuje gotową zworę , jeden cykl jest zakończony.
(3) Główna funkcja i charakterystyka maszyny
Oprzyrządowanie do nawijania: każda maszyna ma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można wymienić i zajmuje to około 15 minut.
Gramofon jest konstrukcją dwustanowiskową.Przyjmuje system serwo do obracania i przenoszenia indeksu.
Pozwól na uzwojenie trzech przewodów jednocześnie.
Wrzeciono główne sterowane jest silnikiem serwo.Dokładność liczby zwojów cewki wynosi ±1 obrót.
Pracującą prędkość obrotową można ustawić.Maszyna nie ma wyraźnych wibracji i hałasu.
Bez uszkodzeń emalii i zatrzasków drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zagłębienia oprzyrządowania, prędkość zagłębienia oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y zaczepu drutu i obcinaka drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i przewodu prowadzącego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionych oprzyrządowania wynosi 6.
(4)Profil OEM/ODM
Wykorzystując w pełni doświadczonych inżynierów, zręcznych specjalistów, doskonały sprzęt, ścisłą kontrolę procesu produkcyjnego i szeroką sieć usług, jesteśmy oddani dostarczaniu naszym klientom zoptymalizowanego rozwiązania do produkcji silników elektrycznych.Do tej pory, poza dużym udziałem w rynku w Chinach, eksportujemy nasze maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., a nasze maszyny mają świetną reputację wśród klientów za to trwałą, niezawodną wydajność, rozsądną cenę i dobrą obsługę posprzedażną.
(5) Profil linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości SMT zapewnia klientom różnego rodzaju silniki prądu przemiennego, silniki prądu stałego, usługi doradztwa technicznego w zakresie produkcji silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt pod klucz.
(6) O nas
Suzhou Smart Motor Equipment Manufacturing Co., Ltd jest jednym z kluczowych przedsiębiorstw high-tech, które specjalizują się w projektowaniu, produkcji i sprzedaży urządzeń do produkcji silników w Chinach.Firma ma obecnie prawie 150 pracowników, w tym ponad 30 inżynierów i techników, o powierzchni zabudowy około 20 000 metrów kwadratowych i setce zestawów zaawansowanych urządzeń produkcyjnych i testowych.Obecnie posiada kwalifikacje do projektowania i produkcji pełnej linii produkcyjnej (od uzwojenia cewki do końcowego formowania stojana) dla silników prądu przemiennego, takich jak silnik AGD, średnie i małe silniki przemysłowe, silnik pompy, silnik drzwi tocznych i silnik samochodowy itp. 2012 SMT przeszło certyfikację systemu zarządzania jakością ISO9001: 2000.
.
