| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | SMT |
| Orzecznictwo: | ISO9001/SGS |
| Numer modelu: | SMT-DR08 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Pudełko ze sklejki lub po prostu spełniaj swoje wymagania. |
| Czas dostawy: | 29-58 dni |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 1szt / 29-58 dni |
| Nazwa: | Maszyna do nawijania twornika alternatora silnika elektrycznego | Prędkość bez obciążenia: | ≤1500r/min |
|---|---|---|---|
| Lotnik: | 200mm | Numer przelewu: | 2-6 sztuk |
| Wymiar: | (dł.) 1500 * (szer.) 1200 * (wys.) 2100 mm | Kręta Głowa: | 8 sztuk |
| Ciśnienie powietrza: | ≥0,45 MPa | Odległość transferu: | ≥170mm |
| Automatyczna ocena: | Półautomatyczny | Dostosowane: | Dostosowane |
| High Light: | Automatyczna nawijarka cewki,Automatyczna nawijarka z wentylatorem sufitowym |
||

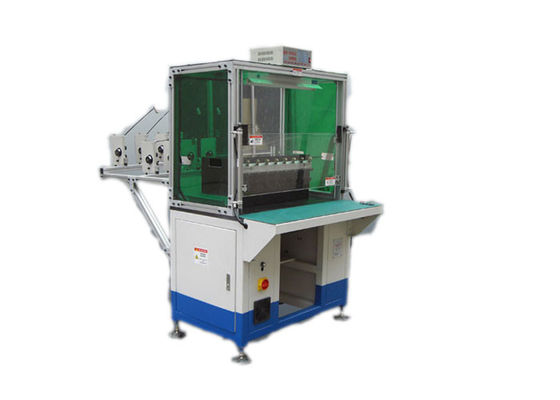

Dostosowana maszyna do nawijania silnika elektrycznego, maszyna do nawijania alternatora
Informacje potrzebne do zapytania o linię produkcyjną wirnika
Będzie lepiej, jeśli klient prześle nam szczegółowy rysunek zawierający poniższe informacje.
1. Rysunek laminowania wirnika
2. Rysunek montażu wirnika
3. Rysunek stosu wirnika
4. Rysunek schematu uzwojenia wirnika: ze średnicą drutu wirnika i numerem zwoju
5. Rysunek komutatora
6. Rysunek wału
7. Wymagana resztkowa wielkość niezbilansowania i początkowa wielkość niezbilansowania
8. Klin i papier izolacyjny
9. Wymagana produktywność
10. Inne wymagania techniczne
Jeśli to możliwe, będzie lepiej, jeśli klient prześle nam próbki.
(1) główny parametr techniczny
| Model | DR08 |
| Średnica przewodu | 0,08-0,8 mm |
| Prędkość bez obciążenia | ≤3000r/min |
| Kręta głowa | 8 sztuk |
| Średnica ramy | 20-120mm |
| Maksymalna odległość transferu | ≤250mm |
| Ciśnienie powietrza | ≥0,4 MPa |
| Zasilacz | 220 V/50/60 Hz 0,75 kW |
| Waga | 850 kg |
| Wymiar | (dł.) 1500 * (szer.) 1200 * (wys.) 2100 mm |
(2) Etapy działania tej maszyny!
Około 1000 sztuk/8 godzin, to tylko przybliżony pomysł, zależy od liczby gniazd twornika i numeru tury.
Załaduj zworę ręcznie na wahaczu, naciśnij przycisk START, wahadło przeniesie zworę do pozycji nawijania, a automatyczne nawijanie, indeksowanie i cięcie drutu, po zakończeniu, wahadło wyjmie gotową zworę z pozycji nawijania, operator wyładuje gotową zworę , jeden cykl jest zakończony.
(3) Główna funkcja i charakterystyka maszyny
Oprzyrządowanie do nawijania: każda maszyna ma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można wymienić i zajmuje to około 15 minut.
Gramofon jest konstrukcją dwustanowiskową.Przyjmuje system serwo do obracania i przenoszenia indeksu.
Pozwól na uzwojenie trzech przewodów jednocześnie.
Wrzeciono główne sterowane jest silnikiem serwo.Dokładność liczby zwojów cewki wynosi ±1 obrót.
Pracującą prędkość obrotową można ustawić.Maszyna nie ma wyraźnych wibracji i hałasu.
Bez uszkodzeń emalii i zatrzasków drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zagłębienia oprzyrządowania, prędkość zagłębienia oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y zaczepu drutu i obcinaka drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i przewodu prowadzącego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionych oprzyrządowania wynosi 6.
(4)Profil OEM/ODM
Wykorzystując w pełni doświadczonych inżynierów, zręcznych specjalistów, doskonały sprzęt, ścisłą kontrolę procesu produkcyjnego i szeroką sieć usług, jesteśmy oddani dostarczaniu naszym klientom zoptymalizowanego rozwiązania do produkcji silników elektrycznych.Do tej pory, poza dużym udziałem w rynku w Chinach, eksportujemy nasze maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., a nasze maszyny mają świetną reputację wśród klientów za to trwałą, niezawodną wydajność, rozsądną cenę i dobrą obsługę posprzedażną.
(5) Profil linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości SMT zapewnia klientom różnego rodzaju silniki prądu przemiennego, silniki prądu stałego, usługi doradztwa technicznego w zakresie produkcji silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt pod klucz.
(6) O inteligentnym
Suzhou Smart Motor Equipment Manufacturing Co., Ltd jest jednym z kluczowych przedsiębiorstw high-tech, które specjalizują się w projektowaniu, produkcji i sprzedaży urządzeń do produkcji silników w Chinach.Firma ma obecnie prawie 150 pracowników, w tym ponad 30 inżynierów i techników, o powierzchni zabudowy około 20 000 metrów kwadratowych i setce zestawów zaawansowanych urządzeń produkcyjnych i testowych.Obecnie posiada kwalifikacje do projektowania i produkcji pełnej linii produkcyjnej (od uzwojenia cewki do końcowego formowania stojana) dla silników prądu przemiennego, takich jak silnik AGD, średnie i małe silniki przemysłowe, silnik pompy, silnik drzwi tocznych i silnik samochodowy itp. 2012 SMT przeszło certyfikację systemu zarządzania jakością ISO9001: 2000.
