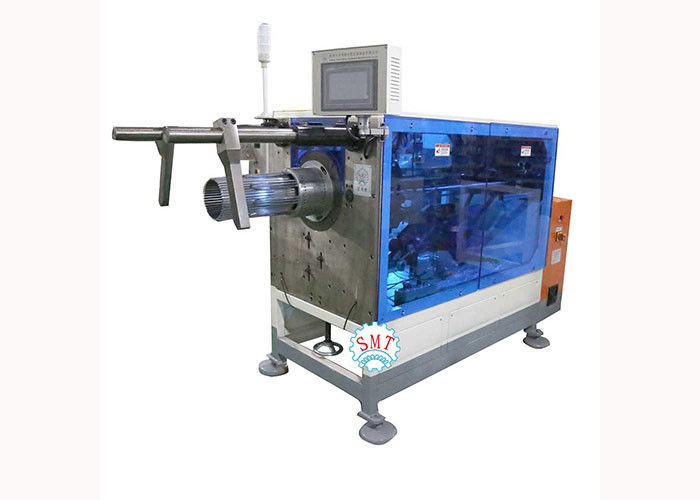

Maszyna do wkładania cewek uzwojenia silnika sprężarki Poziome wkładanie cewek uzwojenia i papieru

Maszyna do wkładania cewek uzwojenia silnika sprężarki Poziome wkładanie cewek uzwojenia i papieru

  • Maszyna do wkładania cewek uzwojenia silnika sprężarki Poziome wkładanie cewek uzwojenia i papieru
  • Maszyna do wkładania cewek uzwojenia silnika sprężarki Poziome wkładanie cewek uzwojenia i papieru
Maszyna do wkładania cewek uzwojenia silnika sprężarki Poziome wkładanie cewek uzwojenia i papieru
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: SMT
Orzecznictwo: ISO / BV / SGS
Numer modelu: QX08
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Coil Wstawiająca maszyna jest pakowana w skrzynie ze sklejki. Jego wymiary zależą od rozmiaru maszy
Czas dostawy: 60 dni roboczych po złożeniu zamówienia
Możliwość Supply: 20 zestawów miesięcznie
Kontakt
Szczegółowy opis produktu
Name: Compressor Motor Winding Coils Inserting Machine Horizontal Inserting Winding Coils And Paper Model: SMT-QX08
Stator I.D: ≥Φ60mm Stator O.D: ≤Φ210mm
Sposób działania: Poziomy Wire: Cu / AL
Application: Compressor Motor/Industry Motor OEM: Ok
High Light:

Maszyna do wprowadzania cewek

,

maszyna do wstawiania klinów

Maszyna do wkładania cewek uzwojenia silnika sprężarki Poziome wkładanie cewek uzwojenia i papieru



W porównaniu z innymi rodzajami maszyn do wkładania, seria "QX" ma zaletę modułowej konstrukcji oprzyrządowania, charakteryzującej się szybką zmianą oprzyrządowania, czas przezbrojenia to tylko 8 minut.

Pozioma konstrukcja wstawiająca uzwojenie jest bardziej odpowiednia do produkcji dużych stojanów, może być łączona z platformą łożyskową typu bydlęcego i maszyną do rozszerzania cewek w celu trzykrotnego wstawienia uzwojenia, co może ułatwić przenoszenie między różnymi maszynami, oszczędzając pracochłonność i łatwe do załadunek/rozładunek.



(1) parametry techniczne maszyny do wkładania cewek



Maszyna do wkładania cewek uzwojenia silnika sprężarki Poziome wkładanie cewek uzwojenia i papieru
Model SMT-QX08
Identyfikator stojana Φ60~Φ150mm
Średnica zewnętrzna stojana ≤Φ210mm
Wysokość stosu ≤190mm
Oprzyrządowanie podróży ≤90mm
Kompatybilny przewód Cu / AL
Zakres numerów slotów Gniazdo 24~48
Zasilacz 380V/50/60Hz 5Kw
Waga ≈1050 kg
Wymiar (dł.) 2380 × (szer.) 1180 × (wys.) 1700 mm



(2) Główne cechy maszyny do wkładania cewek



Maszyna do wkładania cewek uzwojenia silnika sprężarki służy do automatycznego wkładania cewek uzwojenia i izolacji klina do szczelin stojana za jednym razem.W nawijarce cewki są nawijane w uporządkowany sposób w kubki transferowe.Operatorzy po prostu wkładają kubek transferowy z cewkami do oprzyrządowania do wkładania, cewki do przenoszenia do oprzyrządowania do wkładania, a następnie uruchamiają maszynę do wkładania, która może jednocześnie automatycznie wstawiać papier do nawijania i klinowania w szczelinach.



Klin i cewka są automatycznie wstawiane do stojana;

Przyjęcie silnika serwo do pchania cewki;funkcja z cewką wstępnego popychania;

Papier do cięcia i indeksowania są napędzane serwomotorem;prędkość jest regulowana;

Przystosowanie silnika serwo do podawania papieru przez szczelinę, szczelinę interwałową lub szczelinę pomijania;długość papieru klina jest regulowana;

Sterownik PLC może wykryć pozycję błędu, z funkcją diagnostyki błędów;

Wyposażony w urządzenie do wstępnego podawania papieru i spełnia konsystencję długości papieru;

Podawanie papieru jest wyposażone w urządzenie grzewcze umożliwiające cięcie papieru w niskiej temperaturze;

Prędkość popychania cewki jest regulowana w zależności od grubości drutu;

Operator pracuje w pozycji stojącej;

Naciśnięcie przycisku, aby uruchomić maszynę obiema rękami;

Czas zmiany: 10 min.



(3) Główna alokacja maszyny do wkładania cewek



A. Sterownik PLC: INOVANCE (Chiny);

B. System serwomotoru: INOVANCE (Chiny);

C. Element czujnika: OMRON (Japonia), AUTONIKA (Korea);

D. Inne elementy elektryczne: SCHNEIDER (Francja), IDEC (Japonia), Delixi (Chiny);

E. Śruba kulowa: HIWIN (Tajwan)

F. Łożysko: NSK (Japonia), SKF (Szwecja);

G. Elementy pneumatyczne: AirTAC (Tajwan);

H. Ciśnienie źródła powietrza: 0,5 ~ 1 MPa;

I. Moc: 6,5 kW; (zgodnie z faktyczną konfiguracją)

J. Źródło zasilania: 3-fazowe 415V/50Hz;

K. Waga: ≈1150Kg;

L: Wymiary (mm): (L) 2380 × (W) 1280 × (H) 1700;



(4) Usługi



Specjalizujemy się w opracowywaniu i produkcji maszyn do produkcji różnych silników indukcyjnych, takich jak maszyna do nawijania cewek, maszyna do wkładania cewek itp.

Projektowanie i produkcja są standardowe, z wyjątkiem specjalnych życzeń klienta.Na przykład projekt kształtu, przydział i kolor itp.można specjalizować.Poza tym w razie potrzeby możemy pomóc w zaaranżowaniu rozmieszczenia maszyn u klienta.

Nasi inżynierowie zapewnią klientom profesjonalne wsparcie techniczne.W ciągu rocznego okresu gwarancyjnego niektóre wsparcie i części wymagające wymiany będą bezpłatne.

Dostępny jest również serwis posprzedażny za granicą.Jeśli klient potrzebuje naszej pomocy, nasi inżynierowie posprzedażowi będą u klienta w najkrótszym czasie.

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości SMT zapewnia klientom różnego rodzaju urządzenia do różnych produkcji silników.Może to być jedna kompletna maszyna lub cała linia produkcyjna od procesu nawijania do końcowego procesu formowania.Dlatego szczególnie dla klientów, którzy chcą mieć całą linię produkcyjną, możemy świadczyć usługi doradztwa technicznego w zakresie produkcji i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, a nawet kompletny projekt pod klucz.



(5) Aplikacja



Nasze maszyny są stosowane głównie w różnych silnikach indukcyjnych, takich jak silnik pralki, silnik klimatyzacji, silnik pompy, precyzyjny silnik serwo, przemysłowy silnik trójfazowy, silnik wentylatora i nowy silnik energetyczny itp.



(6) szczegóły pokaż

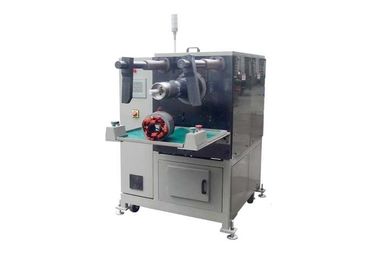

Maszyna do wkładania cewek uzwojenia silnika sprężarki Poziome wkładanie cewek uzwojenia i papieru 0
