    Szczegóły Produktu:

    Miejsce pochodzenia: CHINY
    Nazwa handlowa: SMT
    Orzecznictwo: ISO / BV / SGS
    Numer modelu: QLR70

    Zapłata:

    Minimalne zamówienie: 1 zestaw
    Cena: Price unit: USD; Price is negotiable, it depends on different stator production request.
    Szczegóły pakowania: Płyta ze sklejki, pakiet próżniowy, folia do owijania.
    Czas dostawy: 55-60 dni po złożeniu zamówienia
    Zasady płatności: T/T, L/C
    Możliwość Supply: 5 Ustaw / Ustawia na miesiąc
    Skontaktuj się teraz
    Szczegółowy opis produktu

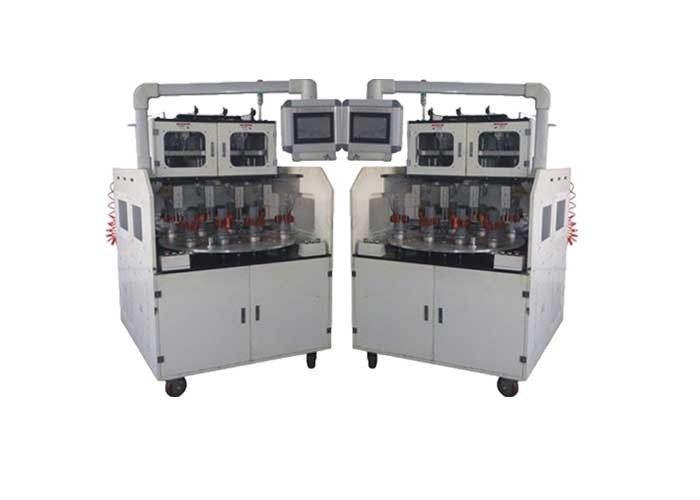

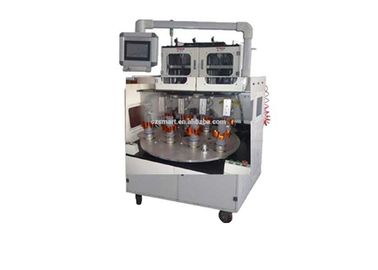

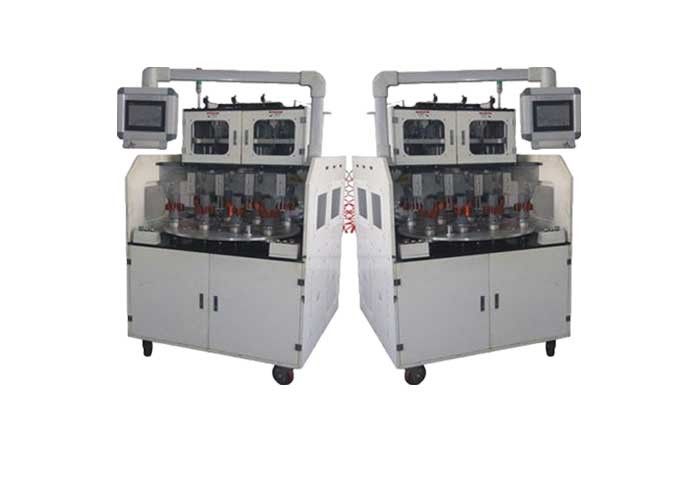

    Maszyna: 4 Głowice nawijające Miedziana / AL-nawijarka Maszyna nawijająca do nawijania statorów Modelu: SMT-QLR70
    Kręta głowa: Cztery Wire Dia. Max: Φ1,0 mm
    Ciśnienie powietrza: Przynajmniej 0,6 MPa N.W: ≈ 2300 kg

    4 Głowice nawijające Miedziana / AL-nawijarka Maszyna nawijająca do nawijania stateczników SMT-QLR70



    Krótka instrukcja obsługi urządzenia

    Maszyna "4 głowice nawijające Miedź / nawijarka AL Przewody do nawijania stojanów" służy do automatycznego nawijania przewodów elektrycznych do kilku cewek i porządkowania cewek w naczyniu przelewowym.
    Przyjmuje sześć serwosilników do sterowania ruchem, takich jak szybkie maczanie form, obroty obrotnicy i indeksowanie kubków transferowych, itp. Może osiągnąć wyższy wskaźnik kwalifikacji, a także zapewnia wysoką wydajność.
    Operatorzy muszą stać podczas pracy.

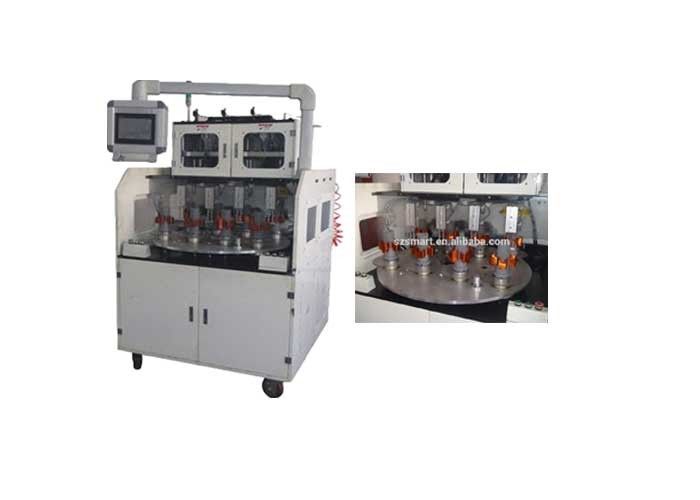

    Wyposażony w cztery głowice nawijające i osiem stanowisk roboczych z gramofonem. Może nawijać cewki bezpośrednio i uporządkowaną do miski transferowej, która jest kontrolowana przez sześć serwosilników. Jeśli do nawijania cewek wiatrowych używa się pionowych maszyn nawijających cewkę, wygodne będzie wstawianie cewek stojanów o wysokim współczynniku wypełnienia szczeliny i małej szerokości otworu szczeliny. Dzięki temu można efektywnie oszczędzać pracę.

    (1) Parametry techniczne

    Model

    SMT-QLR70

    Kręta głowa

    4 szt

    Średnica drutu

    Φ0,2 mm ~ Φ1,0 mm

    Prędkość nawijania

    ≤3000r / min

    Maksymalna wysokość stosu

    ≤70 mm

    Dokładność nawijania

    ± 0 obrotu

    Zasilacz

    380V / 50 / 60Hz 7Kw

    Ciśnienie powietrza

    ≥0,6 MPa

    Waga

    ≈ 2300 kg

    Wymiar

    (L) 1350 x (W) 1000 x (H) 1800 mm




    (3) Główne specyfikacje

    1. Rodzaj czterogłowicowej i dwustanowowej automatycznej maszyny do nawijania;

    2. Może wykonywać cztery fazy jednocześnie, które mogą nawijać pojedyncze i wielokrotne przewody.

    3. Automatycznie umieść cewkę w poprzedniej uporządkowanej kolejności;

    4. Sześć wrzecion jest sterowanych przez serwosilniki: główne wrzeciono, szybkie zanurzanie w formie, drut do zawieszania i cięcia, obroty stołu obrotowego i indeks kubka transferowego są kontrolowane przez serwosilniki;

    5. Szczególnie nadaje się do stojanów o wysokim współczynniku wypełnienia szczeliny i małym otwarciu szczeliny;

    6. Tryb nawijania, taki jak automatyczne pomijanie, automatyczne przycinanie i automatyczne indeksowanie, może być zakończony jednorazowo;

    7. Parametry można ustawić w interfejsie człowiek-maszyna, napięcie nawijania można regulować;

    8. Uzyskiwać ciągły lub nieciągły sposób nawijania i spotyka się z uzwojeniami 2 biegunów, 4 biegunów i 6 biegunów;

    9. Oszczędza pracę i ma wysoką wydajność.


    (4) Usługi

    Zajmujemy się rozwojem i produkcją maszyn / urządzeń do produkcji silników elektrycznych, takich jak maszyna do nawijania, maszyna do produkcji wlewków itp.
    Projektowanie i produkcja są na życzenie klienta. Na przykład projekt kształtu, marka komponentów i kolor maszyny itp. może zostać dopracowany, jeśli klient ma specjalne życzenie. Ponadto możemy w razie potrzeby pomóc w rozplanowaniu rozmieszczenia maszyn strony klienta.
    Nasi inżynierowie zapewnią klientom wsparcie techniczne. W ciągu jednego roku gwarancji część wsparcia technicznego i niektóre części będą musiały zostać wymienione bezpłatnie. Dostępny jest również serwis zagraniczny. Jeśli klient potrzebuje naszej pomocy, nasi inżynierowie posprzedażni znajdą się w siedzibie klienta w najkrótszym czasie.
    Jesteśmy w bezpiecznej, profesjonalnej i wydajnej koncepcji usług "mądrości i człowieczeństwa w kierunku rozwoju, technologii i świata, jednocześnie z postępem", aby sprostać różnym potrzebom klientów, aby stworzyć błyskotliwą karierę.

    (5) Usługa linii produkcyjnej

    Dzięki doskonałej obsłudze posprzedażnej, profesjonalnym inżynierom i wysokiej jakości, SMT zapewnia klientom różne rodzaje urządzeń do produkcji silników elektrycznych. Może to być jedna kompletna maszyna lub cała linia produkcyjna od procesu nawijania do końcowego procesu formowania.
    Więc jeśli klient chce całej linii produkcyjnej, możemy zapewnić usługi doradztwa technicznego produkcji i usługi projektowania pod klucz, w tym oceny kosztów silnika, know-how w zakresie produkcji, szkolenia personelu, nawet kompletny projekt pod klucz.
