1.5KW 380V Silnik pompy stojana Maszyny do montażu stojana uzwojenia cewki stojana

1.5KW 380V Silnik pompy stojana Maszyny do montażu stojana uzwojenia cewki stojana

    • 1.5KW 380V Pump Motor Stator Assembly Machines Stator Coil Winding Machine
    • 1.5KW 380V Pump Motor Stator Assembly Machines Stator Coil Winding Machine
  • 1.5KW 380V Pump Motor Stator Assembly Machines Stator Coil Winding Machine

    Szczegóły Produktu:

    Miejsce pochodzenia: CHINY
    Nazwa handlowa: SMT
    Orzecznictwo: ISO / SGS Audit
    Numer modelu: SMT-QX10

    Zapłata:

    Minimalne zamówienie: 1SZT
    Cena: Negotiable
    Szczegóły pakowania: Pudełko ze sklejki z uszczelnieniem.
    Czas dostawy: 47-67 dni
    Zasady płatności: T/T, L/C
    Możliwość Supply: 1szt / 45-66 dni
    Skontaktuj się teraz
    Szczegółowy opis produktu
    Nazwa: Półautomatyczne nawijanie cewki i wlewarka Coopera ID stojana: 110-210 mm
    Odstojnik stojana: ≤260mm Odpowiedni drut: Drut miedziany lub aluminiowy
    Mold Life: 1 000 000 automatów Układem jezdnym: PLC
    Kolor: Pomarańczowy / biały Automatyczny układ: Seim-Automatic

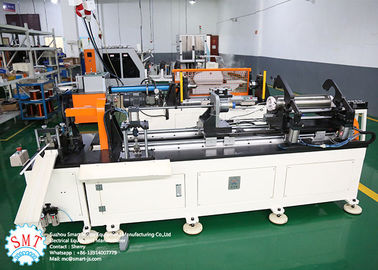

    Linia produkcyjna automatycznych maszyn montażowych do stojana silnika pompy
    1. Opis produktu

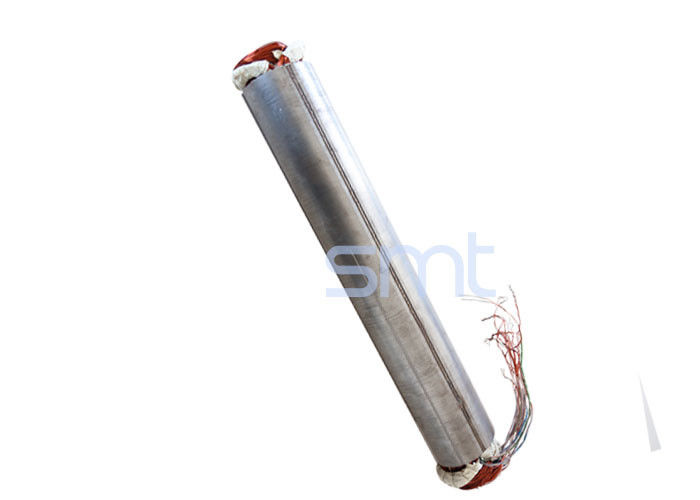

    Te maszyny montażowe stojana silnika pompy są szeroko stosowane w produkcji statorów silników pompy głębinowej, które mają duży rozmiar i dużą wagę. Podczas produkcji czasochłonne jest wykonanie go przez maunala. Nasze maszyny mogą skutecznie rozwiązać ten problem i poprawić wydajność pracy.

    Ta linia produkcyjna stojana obejmuje kilka maszyn, takich jak maszyna do wkładania papieru, maszyna do nawijania cewek, maszyna do wprowadzania uzwojenia cewki, maszyna do przygotowywania klina i maszyna do formowania. Każda maszyna w tej linii produkcyjnej stojana jest samodzielna, tymczasem może być również połączona z przenośnikiem.

    2. Proces roboczy będzie następujący.


    Wkładanie papieru statora ---- uzwojenie cewki --- przygotowanie klina - wkładanie cewki ---- kształtowanie cewki ---- ostateczne formowanie.

    Wstrzykiwacz papieru Stator jest używany do wkładania papieru do gniazda stojana. Proces formowania, wstawiania i cięcia papieru odbywa się za pomocą maszyny. Forma formująca może dostosowywać się do różnych wielkości stojana.

    Główny parametr techniczny maszyny do wprowadzania papieru stojana

    • Identyfikator stojana: φ70-φ250

    • Wysokość stojana: 80-300 mm

    • Stojan OD: ≤300mm

    • Wysokość złożonej krawędzi: 2-4 mm / 4-7 mm

    • grubość papieru izolacyjnego: 0,188 ~ 0,35 mm

    • Czas wiązania: 1,2 S / gniazdo

    • Moc: 380V 50 / 60HZ 1,5KW

    • Wymiar: 1600 * 1420 * 1600 mm

    • Waga: 450 kg

    Uzwojenie cewki statora, może nawijać cewki do postaci uzwojenia. Tryb nawijania, taki jak automatyczne pomijanie, automatyczne przycinanie i automatyczne indeksowanie, może być wykonywany kolejno, parametr można ustawić w interfejsie człowiek-maszyna.




    Maszyna do formowania klinów i cięcia jest odpowiednia dla stojanów, które muszą wstawiać kliny. Po prostu przecina klin we wstępnie ustawionej długości, a następnie wykonuje proces formowania. Długość cięcia i efekt formowania można regulować.



    Ten typ maszyny do wprowadzania cewek stojana może jednocześnie włożyć cewkę i klin lub cewkę i klin w połowie szczeliny do stojana. Każda dostarczona przez nas maszyna daje możliwość zaprogramowania parametru stojana. Ma poziomą konstrukcję i przyjmuje napęd serwo Mitsubishi AC i system elementów pneumatycznych. Sterowany jest przez PLC i wyposażony w automatyczne urządzenie podające X i Y wrzeciona. Może automatycznie wstawiać cewkę i klin do gniazda stojana jednocześnie.


    Maszyna do formowania jest odpowiednia dla stojana dużej mocy, stojana o długim stosie ( stojan pompy głębinowej ) lub innego stojana o dużych rozmiarach. Jest to rodzaj poziomy z automatycznym suwakiem. Stojan można przesuwać za pomocą urządzenia podnoszącego. Oprzyrządowanie przyjmuje elastyczne zasady wewnętrznego rozszerzania, zewnętrznego owijania i formowania krawędzi. Jest sterowany przez PLC. Parametr można ustawić w HMI.
