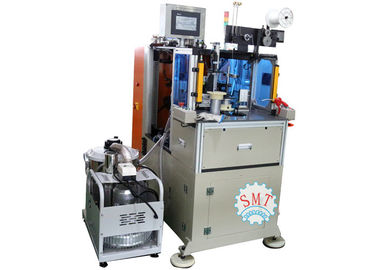

Small Motor Automatic Stator Lacing Machine Wire Coil Winding Inserting SMT - DB160

Mały silnik Automatyczna maszyna sznurowania stojana Uzwojenie drutu cewki Wkładanie SMT - DB160

  • Podkreślić

    Bindownica z drutem

    ,

    maszyna do zwijania silnika indukcyjnego

  • Imię
    Automatyczna maszyna do sznurowania igły kablowej do stojana silnika
  • Wymiary maszyny
    (L) 1000 * (W) 600 * (H) 1250 mm
  • Tryb sznurowania
    Slot po slocie / przedziale czasu
  • g Prędkość sznurowania
    około 0,55 s / s
  • Wysokość kręgu
    ≤50mm
  • Prędkość sznurowania
    0,8 s / s
  • OEM
    tak
  • kolor
    Dostosowane
  • Miejsce pochodzenia
    CHINY
  • Nazwa handlowa
    SMT
  • Orzecznictwo
    ISO / SGS Audit
  • Numer modelu
    SMT - DB160
  • Minimalne zamówienie
    1 zestaw
  • Cena
    Negocjowalne
  • Szczegóły pakowania
    Maszyna do sznurowania stojana jest zapakowana w drewnianą walizkę.
  • Czas dostawy
    2,5 - 3,1 miesiąca
  • Zasady płatności
    T / T, L / C
  • Możliwość Supply
    1 szt. / 2,5 - 2,1 miesiąca

Mały silnik Automatyczna maszyna sznurowania stojana Uzwojenie drutu cewki Wkładanie SMT - DB160

Motor Servo Double Side Coil Lacing Machine Maszyna do produkcji silników

Opis:
Podwójna maszyna do sznurowania i wiązania uzwojenia stojana silnika elektrycznego.
Ta automatyczna maszyna do sznurowania cewki stojana silnika składa się z korpusu maszyny, igły, części obrotowej dyszy, ruchu igły do ​​przodu i do tyłu, części wahadłowej dyszy, części ruchu igły w górę iw dół, części indeksującej stojana, podawania nici, części do cięcia nici.
Ta maszyna do sznurowania cewek stojana przyjmuje system napędzany serwomechanizmem, projekt sterowania CNC i program HIM.
Indeksowanie jest napędzane przez system serwo.
Można ustawić różne tryby sznurowania, takie jak sznurowanie szczelinowe, sznurowanie interwałowe i sznurowanie fantazyjne.
Wrzeciono główne przyjmuje system sterowania serwomechanizmem.
Można ustawić prędkość obrotową.
Dwie igły napędzane jednocześnie przez koronkę górną i dolną cewki systemu serwo.
Maszyna może automatycznie podawać nić i przecinać nić.
Nie ma potrzeby zawiązywać węzła.
Wymiana narzędzi jest szybka i wygodna.
Zakres długości stosu stojana wynosi 50-130 mm.
Można ustawić napięcie sznurowania, zdolność produkcyjna ≤1s / szczelina.
Nie powinno być pęknięcia drutu miedzianego i pęknięcia emalii drutu.
Podstawowy współczynnik kwalifikacji ≥98,5%, po przeróbce współczynnik ≥99,5%.
Ta maszyna do sznurowania cewki stojana przyjmuje zabezpieczenie kraty bezpieczeństwa system.
Operator musi stać podczas pracy.

Aplikacje:
Maszyna do sznurowania cewek stojana jest odpowiednia do sznurowania wieszaka stojana silnika indukcyjnego w piecu.
Służy do stojana spełniającego poniższe wymagania.
Maszyna do sznurowania i wiązania stojana cewki jest odpowiednia dla silnika klimatyzatora, silnika pralki, silnika kompresji, silnika wentylatora, silnika generatora i silnika pompy.

Specyfikacje:

Nazwa produktu Automatyczna maszyna do sznurowania stojana silnika
Długość stosu stojana 15 ~ 120 mm
Min.ID stojana 33mm
Maks.stojan OD 150mm
Wysokość podwieszenia 15 ~ 48 mm
Czas na pitch Około 0,5 ~ 0,7 s / gniazdo
Ciśnienie powietrza 0,5 ~ 0,8 MPa
Zasilacz 380V / 50 / 60Hz
Moc 3KW
Waga Około 920 kg
Wymiar 1600 x 700 x 1680 mm
