| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | SMT |
| Orzecznictwo: | ISO9001/SGS/CE |
| Numer modelu: | SMT-SLR70 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | Drewniana obudowa odpowiednia do transportu morskiego. |
| Czas dostawy: | 30 - 45 dni za 1 zestaw |
| Zasady płatności: | T / T, L / C, |
| Możliwość Supply: | 2 sztuki / 56 - 90 dni |
| Nazwa: | 2-głowicowa maszyna do nawijania stojana silnika do pompy | Szybkość łącza: | ≤3000r/min |
|---|---|---|---|
| Numer przelewu: | 2-6 sztuk | Zasilacz: | 380v/50/60Hz 7Kw |
| Stan: | Nowy | Gwarancja: | 12 miesięcy |
| Kręta głowa: | 1 szt. | Maksymalna wysokość stosu: | ≤70mm |
| Życie pleśni: | >1 000 000 strzałów | Automatyczna ocena: | W pełni automatyczny |
| High Light: | maszyna do nawijania cewki wentylatora sufitowego,maszyna do nawijania cewki silnika elektrycznego,maszyna do nawijania stojana 2 głowice |
||

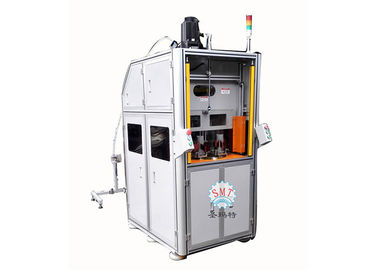

2 głowice Maszyna do nawijania stojana silnika do pompy ≤ 3000r / min Prędkość drutu ISO9001 / SGS
Ta maszyna jest używana do pierwszego procesu produkcji stojana silnika, prowadzi kontrolę gangu głównego wału uzwojenia maszyny, wału indeksującego kubka transferowego, wału silnika formy zanurzeniowej przez zespół systemu sterowania PLC i nawija różne rodzaje emaliowanych drutów miedzianych / aluminiowych.Ma zalety dokładnego uzwojenia wstępnego, schludnego uzwojenia, wysokiej wydajności produkcji, oszczędności pracy, prostej i niezawodnej konserwacji itp.
Przyjmuje 4 stacje obrotowe, bez zakłóceń dla uzwojenia cewki i załadunku/rozładunku;
dokładność zwojów cewki 0,2 obrotu
można przechowywać ponad 200 rodzajów parametrów uzwojenia;
(1) Główne dane techniczne
Model |
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | SLR70 | QLR70 |
| Kręta Głowa | 1 1 1 1 | 2 | 4 |
| Średnica drutu (mm) | 0,3~1,0 0,3~1,0 0,3~1,2 0,3~1,2 0,3~1,2 | 0,2~1,0 | 0,2~1,0 |
| Prędkość rozładunku | ≤2500r/min ≤2500r/min ≤2500r/min ≤2000r/min | 3000 | 3000 |
| Wysokość stosu | ≤80mm ≤120mm ≤150mm ≤230mm | ≤70mm | ≤70mm |
| Precyzja nawijania | + 0 + 0 + 0 + 0 | + 0 | + 0 |
| Zasilacz | 380 v/50/60 Hz 8kw 8kw 9kw | 7 kW | 7 kW |
| Ciśnienie powietrza | ≥0,6Mpa ≥0,6Mpa ≥0,6Mpa ≥0,6Mpa | ≥0.6 pa | ≥0.6 pa |
| Waga | ≈1350 kg ≈1600 kg ≈1600 kg ≈2200 kg | ≈1950 kg | ≈2300 kg |
| Wymiar (Dł.×Szer.×Wys.) |
180×110×200 180×120×220 180×130×230 220×180×250 | 180×130×205 | 135×100×180 |
(2) Aplikacja
Ta maszyna jest odpowiednia do uzwojenia cewek 2-biegunowych, 4-biegunowych i 6-biegunowych.
(3) Główna funkcja i charakterystyka maszyny
Oprzyrządowanie do nawijania: każda maszyna ma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można wymienić i zajmuje to około 15 minut.
Gramofon jest konstrukcją dwustanowiskową.Przyjmuje system serwo do obracania i przenoszenia indeksu.
Pozwól na uzwojenie trzech przewodów jednocześnie.
Wrzeciono główne sterowane jest silnikiem servo.Dokładność liczby zwojów cewki wynosi ±1 obrót.
Pracującą prędkość obrotową można ustawić.Maszyna nie ma wyraźnych wibracji i hałasu.
Bez uszkodzeń emalii i zatrzasków drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
PLC może ustawić liczbę obrotów, prędkość nawijania, wysokość zagłębienia oprzyrządowania, prędkość zagłębienia oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y zaczepu drutu i obcinaka drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i przewodu prowadzącego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionego oprzyrządowania wynosi 6.
(4)Profil OEM/ODM
Korzystając w pełni z doświadczonych inżynierów, zręcznych specjalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiej sieci usług, jesteśmy oddani dostarczaniu naszym klientom zoptymalizowanego rozwiązania do produkcji silników elektrycznych.Do tej pory, poza dużym udziałem w rynku w Chinach, eksportujemy nasze maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., a nasze maszyny mają świetną reputację wśród klientów za to trwałą, niezawodną wydajność, rozsądną cenę i dobrą obsługę posprzedażną.
(5) Profil linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, Nide zapewnia klientom różnego rodzaju silniki prądu przemiennego, silniki prądu stałego, usługi doradztwa technicznego w zakresie produkcji silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt pod klucz.
(6) O naszej fabryce
Zlokalizowana w Suzhou, pięknym mieście przemysłowym, centrum handlowym w delcie rzeki Jangcy, firma Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych.Nasze maszyny produkowane w fabryce Suzhou są stosowane głównie do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzacji, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
