2 wrzeciona Igła Zewnętrzna szczelina Elektryczne uzwojenie silnika 750x 21180 X 2150mm

2 wrzeciona Igła Zewnętrzna szczelina Elektryczne uzwojenie silnika 750x 21180 X 2150mm

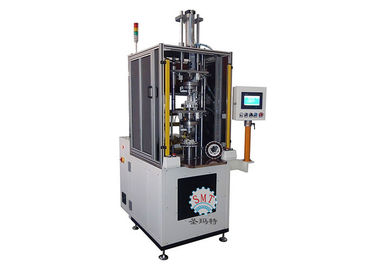

2 Spindles Needle Outer Slot Electric Motor Winding Machine 750x 21180 X 2150mm

Szczegóły Produktu:

Miejsce pochodzenia: CHINY
Nazwa handlowa: SMT
Orzecznictwo: ISO9001/SGS/CE
Numer modelu: SMT-WR2007

Zapłata:

Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Drewniana obudowa odpowiednia do transportu morskiego.
Czas dostawy: 30 - 43 dni za 1 zestaw
Zasady płatności: T / T, L / C,
Możliwość Supply: 2 szt. / 56 - 79 dni
Skontaktuj się teraz
Szczegółowy opis produktu
Nazwa: 2 Wrzeciona Maszyny do nawijania w rowku Numer transferu: 2-6 sztuk
Zasilanie: 380V / 50 / 60Hz 7Kw Kręta głowa: 1-2 szt
Maksymalna wysokość stosu: ≤70 mm Mold Life: > 1 000 000 strzałów
Automatyczny układ: W pełni automatyczny Średnica drutu: Dia 0,1-1,0 mm

2 Wrzeciona Igła Zewnętrzna maszyna do nawijania rowków / Wyrzutnia automatyczna

1. Funkcje maszyny:

Ta maszyna jest automatyczną 2-wrzecionową maszyną do nawijania
Przeznaczony jest do uzwojenia silnika zewnętrznego
układ przeniesienia napędu serwo, dokładna kontrola położenia.
Keyence PLC Controller.
θ osie z serwomotorem 1KW poruszają się szybko i precyzyjnie.
Szybka zmiana projektu oprzyrządowania
Wyposażony w wysokiej jakości napinacz, kontroluje jakość nawijania.
Nauczanie na wysokim poziomie, z przyjaznym nastawieniem HMI.
Funkcja hasła zapobiegająca modyfikacji programu przez osobę niezwiązaną.
Prosta struktura, łatwa kontrola, mniej awarii, łatwa konserwacja

2. Aplikacja

Ta maszyna jest odpowiednia dla 2 słupów. 4 bieguny, uzwojenie o 6 biegunach.

3. Krok operatora

1. Moc na maszynie

2.Tread drutu tego silnika

3. Ustaw parametr zwijania na ekranie dotykowym

4. Naciśnij przycisk "start"

5. Maszyna automatycznie wykona proces nawijania

6. Po zakończeniu nawijania maszyna zatrzyma się

7. Wyjmij drut z oprzyrządowania.

4. Informacje potrzebne do zapytania Automatyczna maszyna do zwijania uzwojenia cewki


Będzie lepiej, jeśli klient może przesłać nam szczegółowy rysunek zawierający poniższe informacje.
1. Rysunek stojana
2. Rysunek uzwojenia stojana
3. Rysunek rozkładu uzwojenia
4. Inne wymagania techniczne
Jeśli to możliwe, lepiej będzie, jeśli klient może przesłać nam próbki.

Ta maszyna ma 8 stacji nawijania, wszystkie cztery głowice nawijają razem. Uzwojenie cewki stojana

5. Główne dane techniczne

Pozycja Dane
Model WR2007
Odstojnik stojana ≤200mm
Wysokość kosza stojana 120 mm
Prędkość ładowania 300r / min
Ciśnienie powietrza 0,4 -0- 0,6 MPa
Zasilacz 11kw
Ciężar maszyny Około 1800 kg
Wymiar maszyny (DxSxW) 750 x 21180 x 2150 mm


6. Główna funkcja i charakterystyka maszyny


Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
Pozwól na jednoczesne nawijanie trzech drutów.
Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.

7. Profil OEM / ODM


Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.

8. Profil linii produkcyjnej

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

9. O naszej fabryce

Położony w Suzhou, pięknym mieście przemysłu, centrum handlu w delcie rzeki Jangcy, Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych. Nasze maszyny produkowane w fabryce Suzhou są głównie stosowane do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzatora, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
