Precyzyjne kształtowanie cewki i formowanie uzwojenia stojana elektrycznego

Precyzyjne kształtowanie cewki i formowanie uzwojenia stojana elektrycznego

High Precision Coil Shaping And Forming Stator Winding Machine Electric Power

Szczegóły Produktu:

Miejsce pochodzenia: CHINY
Nazwa handlowa: SMT
Orzecznictwo: ISO / SGS Audit
Numer modelu: SMT-ZJ190

Zapłata:

Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Pudło ze sklejki
Czas dostawy: 1 - 2 miesiące
Zasady płatności: T / T, L / C
Możliwość Supply: 1szt./ 1 - 3 miesiące
Skontaktuj się teraz
Szczegółowy opis produktu

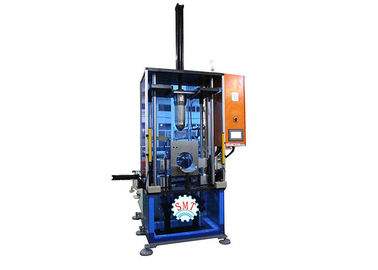

Nazwa: Maszyna do kształtowania cewki stojana Maszyna do formowania środkowego Modelu: ZJ190
ID stojana: 50-100 mm Odstojnik stojana: ≤160 mm
Wysokość krawędzi złożonej: 3-10 mm Zasilanie: 380V / 50 / 60Hz 3Kw
Funkcja: Smarowanie Gatunek: Pełny automatyczny

Indukcyjny silnik cewki stojana Maszyna do formowania końcowego SMT - ZJ190

Łatwa operacja.
Wysoka wydajność produkcji.
Wysoka precyzja.
Szybka zmiana formy.
Łatwa konserwacja
Prosty mechanizm zapewniający bezproblemową i długotrwałą eksploatację.
Napędzany przez układ hydrauliczny i PLC.
Dobra jakość i konkurencyjna cena.
Zapewnij różne rozwiązania kształtowania uzwojenia stojana zgodnie z Twoimi potrzebami produkcyjnymi.

OEM lub ODM są akceptowane

Uzwojenie stojana Maszyna do formowania środkowego napędzana jest przez układ hydrauliczny; Programowanie PLC, poszczególne zęby ochronne w każdym gnieździe układają drut i przewód skoku, aby zapewnić niezawodność odległości upływu elektrycznego; cały schematyczny projekt wewnętrznego rozszerzania, zewnętrznego owijania i formowania krawędzi zapewnia odpowiedni zewnętrzny wymiar uzwojenia. Formowanie środkowe odbywa się po wprowadzeniu uzwojenia, ale przed nawinięciem sznurowania.

(1) Główne cechy techniczne

Model ZZ190
Wysokość stosu 16-100 mm
ID stojana 50-100 mm
Odstojnik stojana ≤ 190 mm
Przemieszczenie cylindra 20F
Wkład 380V / 50 / 60Hz
Zasilacz 3,75 kW
Ciężar maszyny Około 700 kg
Wymiar maszyny (DxSxW) 650 x 900 x 2300 mm

(2) Aplikacja

Produkty są głównie stosowane w nowym silniku samochodowym, silniku servo, generatorze, silniku trójfazowym, silniku pompy, silniku sprężarki, silniku AGD i innych silnikach indukcyjnych. Jako światowy lider mamy oczywiste zalety w montażu stojana i rdzenia wirnika, izolacji szczelinowej, automatycznym nawijaniu, automatycznym wstawianiu, automatycznym klejeniu, automatycznej impregnacji żywicą i innej technologii produkcji silników dla różnych rozmiarów i kształtu szczeliny stojana.


(3) Charakterystyka główna maszyny

To urządzenie przyjmuje cały system hydrauliczny i program PCL.

Ta maszyna może dostosować długość stosu formowania, zmieniając podkładkę.

Zarówno papier szczelinowy, jak i klin nie powinny być uszkodzone lub odwrócone. Stojan nie powinien być odkształcony lub laminowanie stojana nie powinno być skierowane ku górze. Nie ma pękniętej szkliwa z drutu.

Zdolność produkcyjna ≤13s / zestaw (bez czasu załadunku / rozładunku)

Podstawowa stopa kwalifikacji ≥ 99,5%, po przerobie, współczynnik ≥ 99,9%

To urządzenie przyjmuje system bezpieczeństwa kratki bezpieczeństwa. Operator musi stać podczas pracy.

Maszyna przyjmuje dwie ręce jednocześnie uruchamiając przycisk, aby zapewnić bezpieczeństwo.

Wydajność maszyna do formowania cewki statora, maszyna do formowania cewki statora, cewka do obróbki maszyn, używane maszyny do formowania kręgów

(4) OEM / ODM

Innowacyjny zespół techniczny zapewnia doskonałe kompletne rozwiązania techniczne, aby spełnić unikalne wymagania każdego klienta;
Wyspecjalizowany zespół posprzedażny i inżynierowie oferują najwyższą jakość, szybką obsługę posprzedażną od drzwi do drzwi, w celu rozwiązania wszystkich problemów posprzedażnych klienta;
Szeroko rozłożone krajowe stacje serwisowe usług posprzedażnych i agencje zagraniczne zapewniają wydajną obsługę posprzedażową;
Multi metody komunikacji i personel obsługi klienta w pełnym wymiarze czasu rozwieją skrupuły po sprzedaży po 24 godzinach.

(5) Profil linii produkcyjnej

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, SMT zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

(6) O nas

Suzhou Smart Motor Equipment Manufacturing Co Ltd jest jednym z kluczowych przedsiębiorstw high-tech, które specjalizują się w projektowaniu, produkcji i sprzedaży urządzeń do produkcji silników w Chinach. Firma ma obecnie prawie 150 pracowników, w tym ponad 30 inżynierów i techników, z powierzchnią budynku około 20 000 metrów kwadratowych i setkami zaawansowanych urządzeń do produkcji i testowania. Jest teraz przygotowany do zaprojektowania i wyprodukowania pełnej linii produkcyjnej (zaczyna się od uzwojenia cewki do ostatecznego formowania stojana) do silników prądu przemiennego, takich jak silnik AGD, przemysłowe i małe silniki, silnik pompy, silnik do bram skrzydłowych i silnik samochodowy itp. 2012, SMT przeszedł certyfikację ISO9001: 2000 System Zarządzania Jakością.
