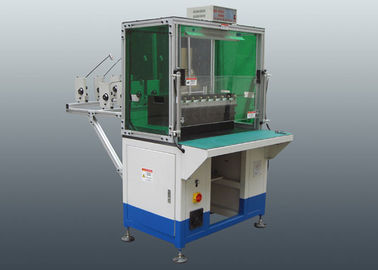

Wielogłowicowa automatyczna maszyna do nawijania stojana Silnik stojana do nawijania drutu SMT-DR08

Wielogłowicowa automatyczna maszyna do nawijania stojana Silnik stojana do nawijania drutu SMT-DR08

Multiple-Head Automatic Stator Winding Machine Motor Stator Wire Winding Machine SMT-DR08

Szczegóły Produktu:

Miejsce pochodzenia: CHINY
Nazwa handlowa: SMT
Orzecznictwo: ISO9001/SGS/CE
Numer modelu: SMT-DR08

Zapłata:

Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Skrzynia ze sklejki nadaje się do twojej maszyny.
Czas dostawy: 5 - 8 tygodni
Zasady płatności: T/T, l/c, Western Union
Możliwość Supply: 1 szt. / 6 - 8 tygodni
Skontaktuj się teraz
Szczegółowy opis produktu
Nazwa: Wielozakresowa maszyna do zwijania uzwojeń stojana silnika, uzwojenie cewki stojana Kolor: Biały
Prędkość nieobciążająca: ≤1500r / min Lotnik: 200 mm
Numer transferu: 2-6 sztuk Zasilanie: 220 v / 50 / 60Hz 0,75Kw
Waga: 850kg Wymiar: (L) 1500 * (W) 1200 * (H) 2100 mm
Kręta głowa: 8szt Ciśnienie powietrza: ≥0,45 MPa
Odległość transferu: ≥170 mm

Automatyczna maszyna do zwijania stojana z wieloma głowamiMotorowa maszyna do nawijania drutu

(1) Główne dane techniczne

Model DR08
Średnica drutu 0,08-0,8 mm
Prędkość bez obciążenia ≤3000r / min
Kręta głowa 8szt
Średnica ramy 20-120 mm
Maksymalna odległość transferu ≤ 250 mm
Ciśnienie powietrza ≥0,4MPa
Zasilacz 220 V / 50 / 60Hz 0,75 KW
Waga 850 kg
Wymiar (L) 1500 * (W) 1200 * (H) 2100 mm

(2) Aplikacja


1. Przyjmuje system PLC i ustawia procedury za pośrednictwem ekranu wyświetlacza, dzięki czemu wyjątkowo niezawodne działanie całej maszyny.
2. Części elektryczne są zaprojektowane w modularyzacji, mogą zmniejszyć koszty konserwacji.
3. Główna operacja jazdy wykorzystuje tryb regulacji prędkości konwersji częstotliwości, zachowuje zalety krótkiego łańcucha jazdy, duży moment rozruchowy, szeroki zakres regulacji prędkości, oszczędność energii i niski poziom hałasu.
4. Rozłożenie uzwojenia wykorzystuje silnik krokowy i bardzo precyzyjny układ redukcyjny.
5. Może realizować ciągłą, płynną regulację skokową od 0,01 mm i zapewnia wygodną regulację, precyzję wysokiej dystrybucji i duży moment obrotowy.
6. Transformator uzwojenia CNC do skrzynki rozdzielczej cctv ma automatyczny system przechowywania drutu obrabiarki, automatyczne liczenie, automatyczne zatrzymanie, zatrzymanie pamięci i tak dalej, znacznie upraszcza operację.
7. Może realizować wieloprzewodowe wielowarstwowe uzwojenie.

(3) Główna funkcja urządzenia i jego charakterystyka


Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
Pozwól na jednoczesne nawijanie trzech drutów.
Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.

(4) OEM / ODM


Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.

(5) Profil linii produkcyjnej

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

(6) O nas

Położony w Suzhou, pięknym mieście przemysłu, centrum handlu w delcie rzeki Jangcy, Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych. Nasze maszyny produkowane w fabryce Suzhou są głównie stosowane do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzatora, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
