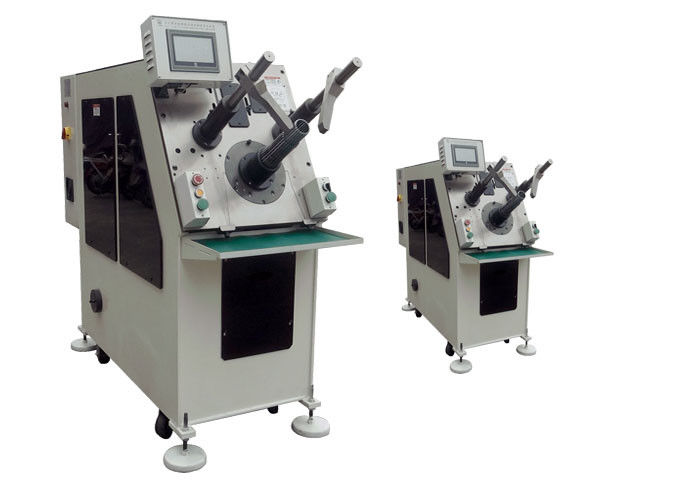

Mała maszyna do wkładania uzwojenia stojana silnika Automatyczna maszyna do wkładania cewek

Mała maszyna do wkładania uzwojenia stojana silnika Automatyczna maszyna do wkładania cewek

  • Mała maszyna do wkładania uzwojenia stojana silnika Automatyczna maszyna do wkładania cewek
  • Mała maszyna do wkładania uzwojenia stojana silnika Automatyczna maszyna do wkładania cewek
Mała maszyna do wkładania uzwojenia stojana silnika Automatyczna maszyna do wkładania cewek
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: SMT
Orzecznictwo: ISO / SGS Audit
Numer modelu: SMT-k90
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Pudełko ze sklejki z plastikową torbą
Czas dostawy: 7 - 10 tygodni
Zasady płatności: T/T, L/C
Możliwość Supply: 1 szt. / 7 - 10 tygodni
Kontakt
Szczegółowy opis produktu
Name: Small Motor Automatic Coil Inserting Machine for Stator / Coil Inserting Machine Model: K90
Stator I.D.: 20-100mm Stator O.D.: ≤160mm
Tooling Travel: 3-10mm Power Supply: ≤70mm
Condition: New Warranty: 12 months
High Light:

Maszyna do wprowadzania cewek

,

maszyna do wstawiania klinów

Automatyczna maszyna do wkładania cewek silnikowych do maszyny do wkładania stojana / cewki SMT - K90





Cewka wkładana maszynowo i klin jednocześnie, wkładanie cewki jest kontrolowane przez system serwomotoru, a wkładanie klina przez silnik o zmiennej częstotliwości.
Jest kontrolowany przez HMI, a maszyna może automatycznie zdiagnozować awarię.
Ta maszyna jest odpowiednia do materiału z rolki klinowej z folii poliestrowej o stałej grubości i stałej szerokości (wymiar szerokości i grubości jest dostarczany przez klienta)
Podawanie klina odbywa się za pomocą silnika krokowego, można ustawić długość podawania, cięcie, formowanie, wstawianie numeru szczeliny.
Zastosowanie mają zarówno drut miedziany, jak i drut aluminiowy.
Zdolność produkcyjna ≤25s/zestaw (z wyłączeniem roboczogodzin na prace pomocnicze)
Podstawowy wskaźnik kwalifikacji dla drutu miedzianego ≥98,5%, po przerobieniu wskaźnik ≥99,5%



Automatyczna maszyna do wstawiania uzwojenia cewki stojana silnika indukcyjnego

Szybki szczegół:

1. Automatycznie włóż uzwojenie do gniazda stojana.
2. Ta maszyna jest używana do stojana silnika indukcyjnego.
3. Uzwojenie/cewka i klin/górna pokrywa są wkładane jednocześnie.
4. Prosta obsługa, niski poziom hałasu, duża prędkość i wysoka automatyzacja.
5. Sterowanie PLC i ekranem dotykowym.

Opis:

Ta maszyna nadaje się do wkładania cewki i klina do stojana za pomocą systemu serwo;Ten typ maszyny do wkładania uzwojenia stojana może wstawiać cewkę i klin lub cewkę i klin w środku szczeliny do stojana na raz;podawanie klina należy wykonać za pomocą silnika krokowego, a wkładanie cewki i klina odbywa się za pomocą systemu serwo;inny parametr można ustawić w interfejsie człowiek-maszyna;tryb prędkości i podawania jest możliwy do uzyskania zgodnie z różnymi szybkościami wypełniania szczelin i różnym rodzajem drutu;produkcja stojana o różnej wielkości może być osiągnięta poprzez zmianę oprzyrządowania;szczególnie dotyczy mikrosilników indukcyjnych, takich jak silnik klimatyzatora, silnik pralki, silnik sprężania, silnik wentylatora, generator i silnik pompy.

Dane techniczne

Maksymalna średnica zewnętrzna stojana 160mm
Identyfikator stojana 20~100mm
Maksymalna długość stosu stojana 120mm
Zakres numerów slotów 8~48 gniazd
Maksymalna prędkość podawania uzwojenia 80%
Odpowiedni drut Drut miedziany/drut aluminiowy
Źródło prądu 380V/50Hz
Źródło powietrza 0,5-0,8 MPa
Wydajność maszyny 400 sztuk / 8 godzin
Wymiary maszyny 1800mm × 650mm × 1700mm
Waga około 1000 kg

Podanie:

Ta maszyna może jednocześnie włożyć uzwojenie/cewkę i klin/górną pokrywę do gniazda stojana.Ta maszyna jest używana do stojana silnika indukcyjnego, który spełnia specyfikację w poniższej tabeli.

Przewagi konkurencyjne:

Prosta obsługa, duża prędkość i wysoka automatyzacja, klin i uzwojenie są wstawiane jednocześnie.Oszczędność kosztów pracy.Sterowanie PLC i ekranem dotykowym.


Główna funkcja i charakterystyka maszyny
l.Maszyna wstawia cewkę i klin jednocześnie, wkładanie cewki jest kontrolowane przez system serwomotoru, a wkładanie klina przez silnik o zmiennej częstotliwości.
2. Jest kontrolowany przez HMI, a maszyna może automatycznie zdiagnozować awarię.
3. Ta maszyna nadaje się do materiału z rolki klinowej z folii poliestrowej o stałej grubości i stałej szerokości (wymiar szerokości i grubości jest dostarczany przez klienta)
4. Podawanie klina odbywa się za pomocą silnika krokowego.można ustawić długość podawania, cięcie, formowanie, wstawianie numeru szczeliny.
5. Obowiązuje zarówno drut miedziany, jak i drut aluminiowy.
6. Zdolność produkcyjna ≤25s/zestaw (z wyłączeniem roboczogodzin na prace pomocnicze)
Główne składniki
PLC: Mitsubishi
Silnik serwo: Mitsubishi
Silnik podawania klina: Sihai
Ekran dotykowy: Tongtai
Cylinder: SMC
Czujnik: automatyka
Przełącznik i przycisk: Schneider
Inne części elektryczne: Delixi/Schneider

Automatyczna maszyna do wkładania uzwojenia stojana silnika indukcyjnego
