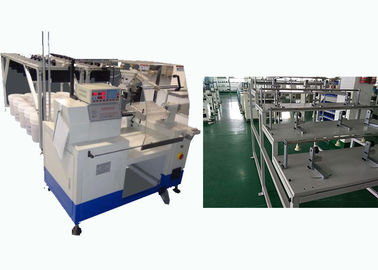

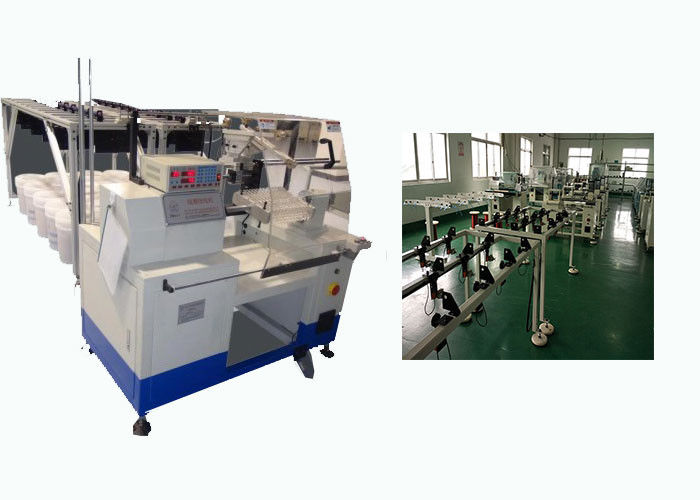

Automatyczne uzwojenie cewki Maszyna do mierzenia drutu miedzianego Statody SMT - R350

Automatyczne uzwojenie cewki Maszyna do mierzenia drutu miedzianego Statody SMT - R350

  • Automatyczne uzwojenie cewki Maszyna do mierzenia drutu miedzianego Statody SMT - R350
  • Automatyczne uzwojenie cewki Maszyna do mierzenia drutu miedzianego Statody SMT - R350
Automatyczne uzwojenie cewki Maszyna do mierzenia drutu miedzianego Statody SMT - R350
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: SMT
Orzecznictwo: ISO9001/SGS
Numer modelu: SMT-SR350
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Pudło ze sklejki
Czas dostawy: 30 - 45 dni
Zasady płatności: T/T, L/C
Możliwość Supply: 1 szt. / 30 - 45 dni
Kontakt
Szczegółowy opis produktu
Nazwa: Automatyczna maszyna do nawijania stojana o wysokiej precyzji do statora Pmup Kolor: Biały
Prędkość nieobciążająca: ≤1500r / min Lotnik: 200 mm
Numer transferu: 2-6 sztuk Wymiar: (L) 2000X (W) 1450X1500 mm
Kręta głowa: 4 Ciśnienie powietrza: ≥0,6 MPa
Odległość transferu: ≥170 mm
High Light:

Automatyczna nawijarka ramienia

,

automatyczna nawijarka z wentylatorem sufitowym

Automatyczne uzwojenie cewki Maszyna do mierzenia drutu miedzianego Statody SMT - R350

Silniki elektryczne generatorów, silników elektrycznych pralki, klimatyzacji, pompy wodnej, sprężarek, silników elektrycznych wentylatora, również do drutów miedzianych, drutów aluminiowych i niektórych specjalnych drutów, silników wentylatorów, silnika pralki i wszelkiego rodzaju małych silników , kwadratowe, okrągłe, wielowarstwowe uzwojenie cewki.
Programowanie PLC, chiński wyświetlacz menu;
Regulacja prędkości bezstopniowa regulacja prędkości, automatyczne zwichnięcie;
Z jednym krokiem i ciągłymi metodami pracy, prosta obsługa;
Wysoka wydajność i łatwa obsługa;
OEM dostępny, ta sama jakość znacznie niższa cena.

(1) Główny parametr techniczny

Model R350
Średnica drutu 0,3-1,2 mm
Średnica uzwojenia 100-350 mm
Odległość transferu ≤ 250 mm
Prędkość bez obciążenia 1500r / min
Zasilacz 220 V / 50 / 60Hz 1,5Kw
Waga 900 kg
Wymiar 2000 * 1450 * 1500 mm
MOQ 1 Ustaw nawijarkę
Czas dostawy 30 dni po potwierdzeniu zamówienia

(2) Etapy działania tego urządzenia


Wydajność produkcji tej maszyny
Około 1000 sztuk / 8 godzin, jest to tylko przybliżony pomysł, zależy od numeru gniazda armatury i numeru skrętu.
Załaduj zworę ręcznie do ręcznego wahadła, naciśnij przycisk START, wahadło doprowadzi zworę do pozycji zwijania, a automatyczne zwijanie, indeksowanie i cięcie drutu, po zakończeniu, transfer wyjmie gotowy zwój z pozycji nawijania, operator wyładuje ukończoną zworę , jeden cykl jest zakończony.



(3) Główna funkcja i charakterystyka maszyny


Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
Pozwól na jednoczesne nawijanie trzech drutów.
Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.

(4) Profil OEM / ODM


Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.

(5) Profil linii produkcyjnej

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

(6) O nas

SMT Alliance Automation (Suzhou) Co., Ltd. jest chińsko-amerykańską spółką joint venture pomiędzy Suzhou Smart Motor Equipment Manufacturing Co., Ltd., założoną w 2010 r. I Alliance Automation (Suzhou) Ltd., spółką zależną w Chinach od Alliance Winding Equipment, Inc. założona w 1947 roku. W oparciu o wieloletnie doświadczenie AWD w zakresie badań i rozwoju oraz technologii, SMT Alliance integruje projektowanie technologii, produkcję, zarządzanie i marketing w celu osiągnięcia komplementarnych zalet i wspólnego rozwoju.
Produkty są głównie stosowane w nowym silniku samochodowym, silniku servo, generatorze, silniku trójfazowym, silniku pompy, silniku sprężarki, silniku AGD i innych silnikach indukcyjnych. Jako światowy lider mamy oczywiste zalety w montażu stojana i rdzenia wirnika, izolacji szczelinowej, automatycznego nawijania, automatycznego wstawiania, automatycznego utrwalania, impregnacji automatycznej żywicy i innej technologii produkcji silników dla różnych rozmiarów i kształtu szczeliny stojana.

Łącząc wieloletnie doświadczenie z ideą projektu, aby spróbować wszystkiego, co najlepsze, aby spełnić wymagania produkcyjne klienta, możemy zaoferować różne opcje, takie jak pół-auto linia produkcyjna, linia do produkcji samochodów i system bezzałogowy itp. Nasz zespół wysokiej jakości i wysokiej wydajności zawsze zapewniaj optymalny projekt, wsparcie techniczne i proces produkcyjny, wytwarzaj wysokiej jakości sprzęt i wykonuj pooperację na czas dla klientów. Mamy szczerą nadzieję na nawiązanie i utrzymanie długotrwałego kontaktu i współpracy z nowymi i starymi klientami, aby dzielić się najnowszymi osiągnięciami technicznymi w branży maszyn do produkcji silników.
