Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | SMT |
Orzecznictwo: | ISO9001 / SGS |
Numer modelu: | SMT-WR100 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Pudełko ze sklejki, lub jako powiedz nam swoje wymagania dotyczące paczki. |
Czas dostawy: | 3-9 tygodni |
Zasady płatności: | T/T, L/C |
Możliwość Supply: | 1szt / 3-8 tygodni |
Nazwa: | Maszyna do produkcji stojanów rozrusznika W pełni automatyczna maszyna do nawijania cewek polowych | Lotnik: | 200mm |
---|---|---|---|
Numer przelewu: | 2-6 sztuk | Zasilacz: | 220 V/50/60 Hz 1,5 kW |
Wymiar: | (Dł)1050*(Sz)1800*(Wys)1500mm | Kręta głowa: | 2-6 sztuk |
Ciśnienie powietrza: | 0,6-0,7 MPa | Średnica przewodu: | 0,15-0,9 mm |
High Light: | maszyna do nawijania cewki silnika elektrycznego,maszyna do nawijania wentylatora sufitowego,sprzęt do nawijania silnika 200mm Flier |

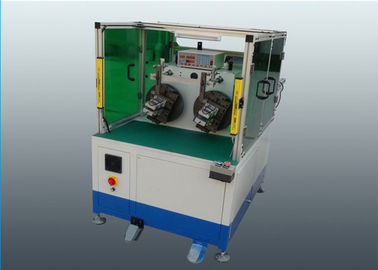

200mm Flier Elektryczne uzwojenie silnika Pełne pole automatyczne
Ta maszyna do nawijania o dużej prędkości może nawijać i wiązać druty w zależności od potrzeb. Taka jak regulacja długości głowicy i końca drutu. Maszyny do zwijania mogą również podtrzymywać druty z pierścieniem magnetycznym, drutem sufiksu towarów i innymi specjalnymi drutami.
Możemy nawet zreformować maszyny do nawijania na specjalne potrzeby, jeśli masz dużą produkcję kabli i kabli
(1) Informacje o głównej maszynie
Model | WR100 |
Średnica drutu | 0,15-0,8 mm |
Prędkość obrotowa | 800r / min |
Kręta głowa | 2szt |
Średnica obrotu | 250 mm |
Max. odległość uzwojenia | 160 mm |
Ciśnienie powietrza | 0,4-0,7Mpa |
Zasilacz | 220 V / 50 / 60Hz 1,5Kw |
MOQ | 1szt |
Wymiar | (L) 1050 * (W) 1800 * (H) 1500 mm |
(2) Etapy działania tego urządzenia
Wydajność produkcji tej maszyny
Około 1000 sztuk / 8 godzin, jest to tylko przybliżony pomysł, zależy od numeru gniazda armatury i numeru skrętu.
Załaduj zworę ręcznie do ręcznego wahadła, naciśnij przycisk START, wahadło doprowadzi zworę do pozycji zwijania, a automatyczne zwijanie, indeksowanie i cięcie drutu, po zakończeniu, transfer wyjmie gotowy zwój z pozycji nawijania, operator wyładuje ukończoną zworę , jeden cykl jest zakończony.
(3) Główna funkcja i charakterystyka maszyny
Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
Pozwól na jednoczesne nawijanie trzech drutów.
Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.
(4) Profil OEM / ODM
Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.
(5) Profil linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".
Produkty są głównie stosowane w nowym silniku samochodowym, silniku servo, generatorze, silniku trójfazowym, silniku pompy, silniku sprężarki, silniku AGD i innych silnikach indukcyjnych. Jako światowy lider mamy oczywiste zalety w montażu stojana i rdzenia wirnika, izolacji szczelinowej, automatycznego nawijania, automatycznego wstawiania, automatycznego utrwalania, impregnacji automatycznej żywicy i innej technologii produkcji silników dla różnych rozmiarów i kształtu szczeliny stojana.
