Produkty silnikowe Automatyczna nawijarka cewki SMT-WR100

Produkty silnikowe Automatyczna nawijarka cewki SMT-WR100

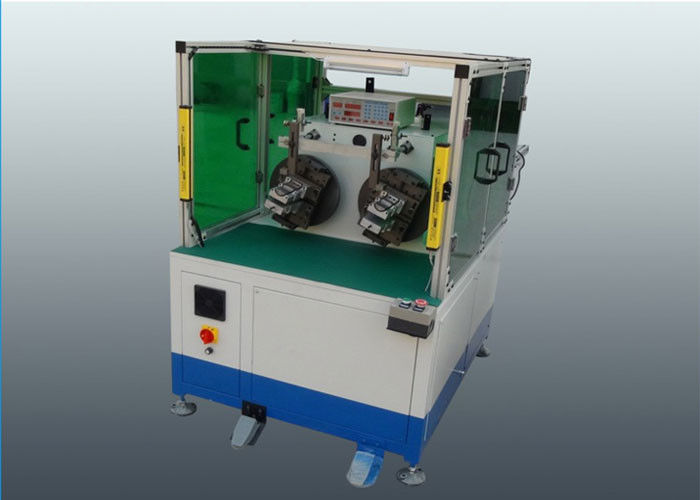

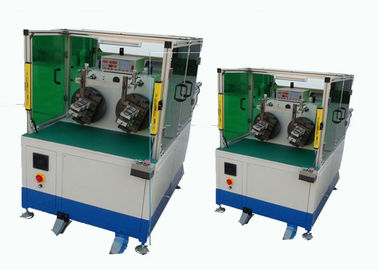

    • Motor Products Automatic Stator Coil Winding Machine SMT-WR100
    • Motor Products Automatic Stator Coil Winding Machine SMT-WR100
  • Motor Products Automatic Stator Coil Winding Machine SMT-WR100

    Szczegóły Produktu:

    Miejsce pochodzenia: CHINY
    Nazwa handlowa: SMT
    Orzecznictwo: ISO9001 / SGS
    Numer modelu: SMT-WR100

    Zapłata:

    Minimalne zamówienie: 1 zestaw
    Cena: Negotiable
    Szczegóły pakowania: Pudełko ze sklejki, lub jako powiedz nam swoje wymagania dotyczące paczki.
    Czas dostawy: 3-9 tygodni
    Zasady płatności: T/T, L/C
    Możliwość Supply: 1szt / 3-8 tygodni
    Skontaktuj się teraz
    Szczegółowy opis produktu
    Nazwa: Produkty silnikowe Automatyczne nawijanie cewki stojana Lotnik: 200 mm
    Numer transferu: 2-8 sztuk Zasilanie: 220 V / 50 / 60Hz 1,5Kw
    Wymiar: (L) 1050 * (W) 1800 * (H) 1500 mm Kręta głowa: 2-6 sztuk
    Ciśnienie powietrza: 0,6-0,7Mpa Średnica drutu: 0,15-0,9 mm

    Produkty silnikowe Automatyczna nawijarka cewki SMT-WR100

    Cewka wiatrowa z serii pionowej nawijarki bezpośrednio i uporządkowana do kubków transferowych, główna głowica wrzeciona do szybkiego zanurzania w formie, drut do zawieszania i cięcia, obrotowe i indeks kubków transferowych są kontrolowane przez serwosilniki, jest szczególnie odpowiednia do wstawiania cewki stojana z wysokim gniazdem napełnianie i małe otwarcie gniazda. oszczędza pracę i ma wysoką wydajność.

    1. Ta maszyna jest stosowana do wykonania cewek nawijania przed uruchomieniem automatycznej maszyny do nawijania
    2. Pozwala na zranienie drutów miedzianych do oprzyrządowania segmentowego.
    3. Gotowe cewki uzwojenia można przenieść bezpośrednio do maszyny nawijającej do operacji za pomocą specjalnego oprzyrządowania.
    4. Nie wymaga od operatora, aby kropka przesuwając cewki przesunięcie z obecnej maszyny do poprzedniej 1. usunąć cewki uzwojenia do maszyny wkładania uzwojenia później.
    5. Jest odpowiedni dla cewek uzwojeń stojanów wykonujących silnik trójfazowy i silnik dwubiegunowy
    6. Wrzeciona wrzecionowe są sterowane przez serwosilniki, z ośmioma stacjami, czterema głowicami nawijającymi, nawijaniem tych samych cewek lub każdą z dwóch głowic nawijają te same cewki.

    (1) Informacje o głównej maszynie

    Model WR100
    Średnica drutu 0,15-0,8 mm
    Prędkość obrotowa 800r / min
    Kręta głowa 2szt
    Średnica obrotu 250 mm
    Max. odległość uzwojenia 160 mm
    Ciśnienie powietrza 0,4-0,7Mpa
    Zasilacz 220 V / 50 / 60Hz 1,5Kw
    MOQ 1szt
    Wymiar (L) 1050 * (W) 1800 * (H) 1500 mm

    (2) Etapy działania tego urządzenia


    Wydajność produkcji tej maszyny
    Około 1000 sztuk / 8 godzin, jest to tylko przybliżony pomysł, zależy od numeru gniazda armatury i numeru skrętu.
    Załaduj zworę ręcznie do ręcznego wahadła, naciśnij przycisk START, wahadło doprowadzi zworę do pozycji zwijania, a automatyczne zwijanie, indeksowanie i cięcie drutu, po zakończeniu, transfer wyjmie gotowy zwój z pozycji nawijania, operator wyładuje ukończoną zworę , jeden cykl jest zakończony.

    (3) Główna funkcja i charakterystyka maszyny


    Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
    Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
    Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
    Pozwól na jednoczesne nawijanie trzech drutów.
    Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
    Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
    Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
    PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
    Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
    Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.

    (4) Profil OEM / ODM


    Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.

    (5) Profil linii produkcyjnej

    Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

    Produkty są głównie stosowane w nowym silniku samochodowym, silniku servo, generatorze, silniku trójfazowym, silniku pompy, silniku sprężarki, silniku AGD i innych silnikach indukcyjnych. Jako światowy lider mamy oczywiste zalety w montażu stojana i rdzenia wirnika, izolacji szczelinowej, automatycznego nawijania, automatycznego wstawiania, automatycznego utrwalania, impregnacji automatycznej żywicy i innej technologii produkcji silników dla różnych rozmiarów i kształtu szczeliny stojana.
