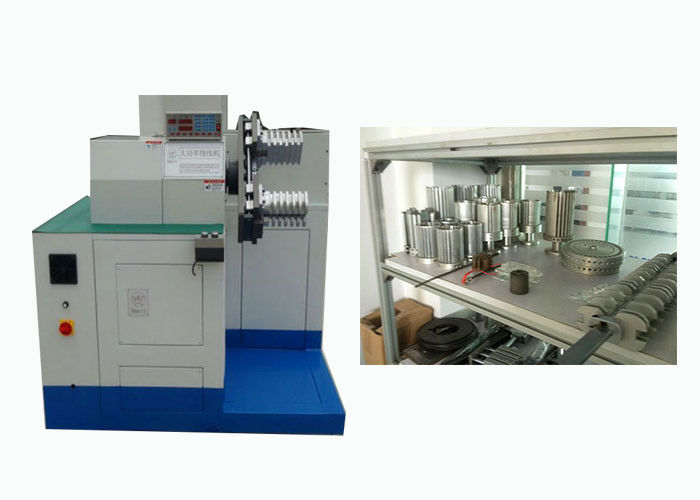

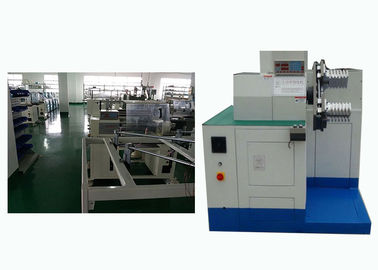

Trójfazowa automatyczna nawijarka stojana SMT-DR450 ISO9001 / SGS

Trójfazowa automatyczna nawijarka stojana SMT-DR450 ISO9001 / SGS

    • Three Phase Automatic Stator Winding Machine SMT-DR450 ISO9001 / SGS
    • Three Phase Automatic Stator Winding Machine SMT-DR450 ISO9001 / SGS
  • Three Phase Automatic Stator Winding Machine SMT-DR450 ISO9001 / SGS

    Szczegóły Produktu:

    Miejsce pochodzenia: CHINY
    Nazwa handlowa: SMT
    Orzecznictwo: ISO9001 / SGS
    Numer modelu: SMT-DR450

    Zapłata:

    Minimalne zamówienie: 1 zestaw
    Cena: Negotiable
    Szczegóły pakowania: Pudełko ze sklejki lub możesz nam powiedzieć.
    Czas dostawy: 42 - 69 dni
    Zasady płatności: T / T, L / C
    Możliwość Supply: 1 szt. / 42 - 69 dni
    Skontaktuj się teraz
    Szczegółowy opis produktu
    Nazwa: Automatyczna trójfazowa nawijarka stojana Kolor: Biało niebieski
    Lotnik: 200 mm Numer transferu: 2-6 sztuk
    Zasilanie: 220 V / 50/60 Hz 2,2 kW Kręta głowa: 2szt
    Ciśnienie powietrza: 0,4-0,6 MPa Średnica drutu: 0,3-1,2 mm
    Efektywna długość oprzyrządowania: ≤400mm

    Trójfazowa automatyczna nawijarka stojana SMT-DR450 ISO9001 / SGS

    Informacje potrzebne do zapytania Automatyczna maszyna do nawijania fal cewki stojana
    Będzie lepiej, jeśli klient może przesłać nam szczegółowy rysunek zawierający poniższe informacje.
    1. Rysunek stojana
    2. Rysunek uzwojenia stojana
    3. Rysunek rozkładu uzwojenia
    4. Inne wymagania techniczne
    Jeśli to możliwe, lepiej będzie, jeśli klient może przesłać nam próbki.

    (1) Główny parametr techniczny

    Model DR450
    Średnica obrotu ≤ 450 mm
    Efektywna długość oprzyrządowania ≤400mm
    Równoległy numer przewodu ≤16szt
    Średnica drutu 0,3-1,2 mm
    Szerokość szeregowania drutu 400 mm
    Zasilacz 220 V / 50/60 Hz 2,2 kW
    Ciężar maszyny 950 kg
    Ciśnienie powietrza 0,4-0,6 MPa
    Wymiar maszyny (L) 1500 * (W) 1700 * (H) 1550 mm

    (2) Etapy działania tego urządzenia


    Wydajność produkcji tej maszyny
    Około 1000 sztuk / 8 godzin, jest to tylko przybliżony pomysł, zależy od numeru gniazda armatury i numeru skrętu.
    Załaduj zworę ręcznie do ręcznego wahadła, naciśnij przycisk START, wahadło doprowadzi zworę do pozycji zwijania, a automatyczne zwijanie, indeksowanie i cięcie drutu, po zakończeniu, transfer wyjmie gotowy zwój z pozycji nawijania, operator wyładuje ukończoną zworę , jeden cykl jest zakończony.


    (3) Główna funkcja urządzenia i charakterystyka


    Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
    Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
    Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
    Pozwól na jednoczesne nawijanie trzech drutów.
    Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
    Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
    Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
    PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
    Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
    Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.

    (4) Profil OEM / ODM


    Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.

    (5) Profil linii produkcyjnej

    Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

    (6) O Smart

    Położony w Suzhou, pięknym mieście przemysłu, centrum handlu w delcie rzeki Jangcy, Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych. Nasze maszyny produkowane w fabryce Suzhou są głównie stosowane do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzatora, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
