Dom ProduktyMaszyna do zwijania stojana

Automatyczna maszyna do nawijania cewek Silnik elektryczny z serii AC / DC Odporność na wysokie temperatury

Automatyczna maszyna do nawijania cewek Silnik elektryczny z serii AC / DC Odporność na wysokie temperatury

    • Automatic Coil Winding Machine  AC / DC Electrical Series Motor High Temperature Resistance
    • Automatic Coil Winding Machine  AC / DC Electrical Series Motor High Temperature Resistance
  • Automatic Coil Winding Machine  AC / DC Electrical Series Motor High Temperature Resistance

    Szczegóły Produktu:

    Miejsce pochodzenia: CHINY
    Nazwa handlowa: SMT
    Orzecznictwo: ISO9001/SGS/CE
    Numer modelu: SMT-LR100

    Zapłata:

    Minimalne zamówienie: 1 zestaw
    Cena: Negotiable
    Szczegóły pakowania: Drewniana obudowa odpowiednia do transportu morskiego.
    Czas dostawy: 47 - 58 dni za 1 zestaw
    Zasady płatności: T/T, L/C
    Możliwość Supply: 1 szt. / 47 - 58 dni
    Skontaktuj się teraz
    Szczegółowy opis produktu
    Nazwa: Automatyczna maszyna do nawijania cewek AC / DC Electrical Series Motor Szybkość łącza: ≤3000r / min
    Numer transferu: 2-6 sztuk Warunek: Nowy
    Gwarancja: 12 miesięcy Kręta głowa: 1-2szt
    Maksymalna wysokość stosu: ≤70 mm Mold Life: > 1 000 000 strzałów
    Funkcja: Odporność na wysokie temperatury Waga: 1951 kg

    Automatyczna maszyna do nawijania cewek Silnik elektryczny z serii AC / DC Odporność na wysokie temperatury

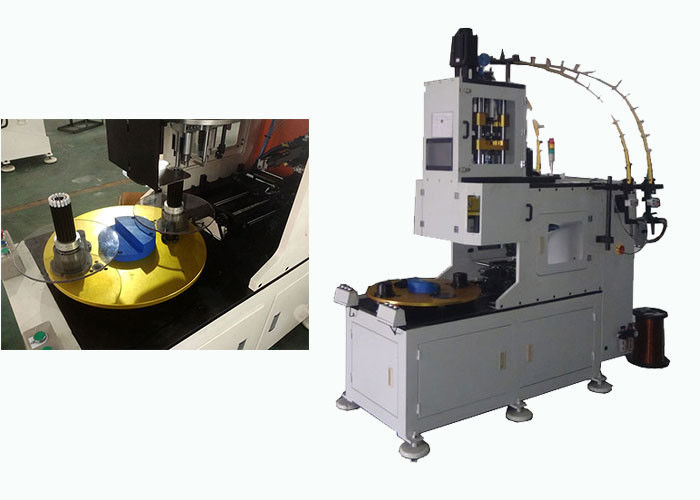

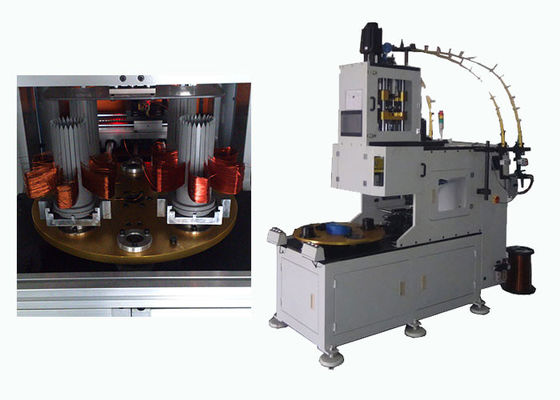

    Ta maszyna do nawijania iglicy nadaje się do stojana silnika BLDC lub stojana silnika krokowego z 6 gniazdami, 9 szczelinami i 12 szczelinami stojana. Maszyna może automatycznie wykonywać proces nawijania, indeksowania i cięcia drutu. Ta maszyna jest sterowana przez PLC. Cały parametr można ustawić na ekranie dotykowym,
    Ekran dotykowy wyświetli dane nawijania, informacje o alarmach i inne dane. Parametr uzwojenia można ustawić zgodnie z wymaganiami klienta. To urządzenie jest łatwe w obsłudze, wystarczy załadować i wyładować stojan.

    (1) Główne dane techniczne


    Model
    SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 SLR70 QLR70
    Kręta głowa 1 1 1 1 2 4
    Średnica drutu (mm) 0,3 ~ 1,0 0,3 ~ 1,0 0,3 ~ 1,2 0,3 ~ 1,2 0,3 ~ 1,2 0,2 ~ 1,0 0,2 ~ 1,0
    Zmniejsz prędkość ≤2500r / min ≤2500r / min ≤2500r / min ≤2000r / min 3000 3000
    Wysokość stosu

    ≤80mm ≤120mm ≤150mm ≤230mm

    ≤70 mm ≤70 mm
    Dokładność nawijania + 0 + 0 + 0 + 0 + 0 + 0
    Zasilacz 380V / 50 / 60HZ 8Kw 8Kw 9Kw 7Kw 7Kw
    Ciśnienie powietrza ≥0,6Mpa ≥0,6Mpa ≥0,6Mpa ≥0.6Mpa ≥0,6pa ≥0,6pa
    Waga ≈1350 kg ≈ 1600 kg ≈ 1600 kg ≈ 2200 kg ≈ 1950 kg ≈ 2300 kg
    Wymiar
    (L × W × Hcm)
    180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 180 × 130 × 205 135 × 100 × 180

    (2) Aplikacja


    Ta maszyna jest odpowiednia do uzwojenia cewek 2-biegunowych, 4-biegunowych i 6-biegunowych.

    (3) Główna funkcja i charakterystyka maszyny


    Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
    Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
    Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
    Pozwól na jednoczesne nawijanie trzech drutów.
    Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
    Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
    Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
    PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
    Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
    Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.

    (4) Profil OEM / ODM


    Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.

    (5) Profil linii produkcyjnej

    Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

    6) O naszej fabryce

    Położony w Suzhou, pięknym mieście przemysłu, centrum handlu w delcie rzeki Jangcy, Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych. Nasze maszyny produkowane w fabryce Suzhou są głównie stosowane do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzatora, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
