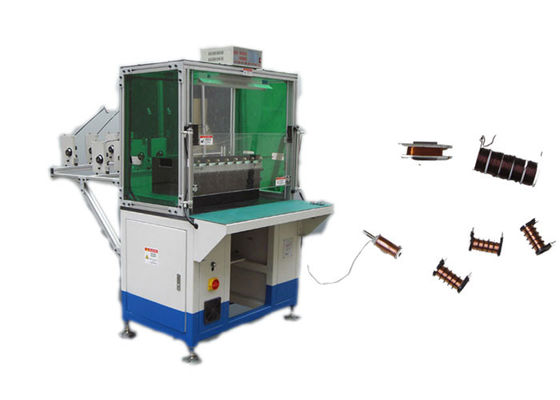

SMT-DR08 Elektryczne uzwojenie maszyny Uzwojenie cewki z konwersją

SMT-DR08 Elektryczne uzwojenie maszyny Uzwojenie cewki z konwersją

    • SMT-DR08 Electric Motor Winding Equipment Coil Winding Machine With Conversion
    • SMT-DR08 Electric Motor Winding Equipment Coil Winding Machine With Conversion
  • SMT-DR08 Electric Motor Winding Equipment Coil Winding Machine With Conversion

    Szczegóły Produktu:

    Miejsce pochodzenia: CHINY
    Nazwa handlowa: SMT
    Orzecznictwo: ISO9001/SGS
    Numer modelu: SMT-DR08

    Zapłata:

    Minimalne zamówienie: 1 zestaw
    Cena: Negotiable
    Szczegóły pakowania: Pudełko ze sklejki lub po prostu spełniaj swoje wymagania.
    Czas dostawy: 5 - 9 tygodni
    Zasady płatności: T/T, L/C
    Możliwość Supply: 1 szt. / 5 - 8 tygodni
    Skontaktuj się teraz
    Szczegółowy opis produktu
    Nazwa: Maszyna do nawijania cewek z urządzeniami do konwersji silnika elektrycznego Kolor: Biały
    Prędkość nieobciążająca: ≤1500r / min Lotnik: 200 mm
    Numer transferu: 2-6 sztuk Zasilanie: 220 v / 50 / 60Hz 0,75Kw
    Waga: 850kg Wymiar: (L) 1500 * (W) 1200 * (H) 2100 mm
    Kręta głowa: 8szt Ciśnienie powietrza: ≥0,45 MPa
    Odległość transferu: ≥170 mm
    High Light:

    Auto Coil Winding Machine

    ,

    Automatic Ceiling Fan Winding Machine

    SMT-DR08 Elektryczne uzwojenie maszyny Uzwojenie cewki z konwersją

    Ta maszyna jest rodzajem jedno-głowicowej i dwustanowowej automatycznej maszyny do nawijania; automatyczny umieścić cewki w tradsfer byłego porządku; szczególnie nadaje się do wysokich prędkości napełniania szczelin, małego stojanu wycinającego; tryb nawijania, taki jak automatyczne pomijanie, automatyczne cięcie i automatyczne indeksowanie, może być wykonywany kolejno; parametr można ustawić w interfejsie człowiek-maszyna, napięcie naciągu można regulować; uzyskać ciągły / nieciągły sposób nawijania i spełnia uzwojenia 2-biegunowe, 4-biegunowe i 6-biegunowe,

    (1) Główny parametr techniczny

    Model DR08
    Średnica drutu 0,08-0,8 mm
    Prędkość bez obciążenia ≤3000r / min
    Kręta głowa 8szt
    Średnica ramy 20-120 mm
    Maksymalna odległość transferu ≤ 250 mm
    Ciśnienie powietrza ≥0,4MPa
    Zasilacz 220 V / 50 / 60Hz 0,75 KW
    Waga 850 kg
    Wymiar (L) 1500 * (W) 1200 * (H) 2100 mm

    (2) Etapy działania tego urządzenia


    Około 1000 sztuk / 8 godzin, jest to tylko przybliżony pomysł, zależy od numeru gniazda armatury i numeru skrętu.
    Załaduj zworę ręcznie do ręcznego wahadła, naciśnij przycisk START, wahadło doprowadzi zworę do pozycji zwijania, a automatyczne zwijanie, indeksowanie i cięcie drutu, po zakończeniu, transfer wyjmie gotowy zwój z pozycji nawijania, operator wyładuje ukończoną zworę , jeden cykl jest zakończony.

    (3) Główna funkcja i charakterystyka maszyny


    Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
    Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
    Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
    Pozwól na jednoczesne nawijanie trzech drutów.
    Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
    Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
    Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
    PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
    Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
    Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.

    (4) Profil OEM / ODM


    Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.

    (5) Profil linii produkcyjnej

    Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

    (6) O Smart

    SMT Alliance Automation (Suzhou) Co., Ltd. jest chińsko-amerykańską spółką joint venture pomiędzy Suzhou Smart Motor Equipment Manufacturing Co., Ltd., założoną w 2010 r. I Alliance Automation (Suzhou) Ltd., spółką zależną w Chinach od Alliance Winding Equipment, Inc. założona w 1947 roku. W oparciu o wieloletnie doświadczenie AWD w zakresie badań i rozwoju oraz technologii, SMT Alliance integruje projektowanie technologii, produkcję, zarządzanie i marketing w celu osiągnięcia komplementarnych zalet i wspólnego rozwoju.
    Produkty są głównie stosowane w nowym silniku samochodowym, silniku servo, generatorze, silniku trójfazowym, silniku pompy, silniku sprężarki, silniku AGD i innych silnikach indukcyjnych. Jako światowy lider mamy oczywiste zalety w montażu stojana i rdzenia wirnika, izolacji szczelinowej, automatycznego nawijania, automatycznego wstawiania, automatycznego utrwalania, impregnacji automatycznej żywicy i innej technologii produkcji silników dla różnych rozmiarów i kształtu szczeliny stojana.
