Maszyna do nawijania na elektryczne maszyny elektryczne Półautomatyczna maszyna do nawijania cewek

Maszyna do nawijania na elektryczne maszyny elektryczne Półautomatyczna maszyna do nawijania cewek

Industrial Electric Motor Winding Machine Semi - Auto Coil Winding Machine

Szczegóły Produktu:

Miejsce pochodzenia: CHINY
Nazwa handlowa: SMT
Orzecznictwo: ISO9001 / SGS
Numer modelu: SMT-DR650

Zapłata:

Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Pudełko ze sklejki lub możesz nam powiedzieć.
Czas dostawy: 44 - 76 dni
Zasady płatności: T / T, L / C
Możliwość Supply: 1szt / 44 - 50dni
Skontaktuj się teraz
Szczegółowy opis produktu
Nazwa: maszyna do zwijania cewki do silnika pralki przemysłowej Numer transferu: 2-6 sztuk
Zasilanie: 220 V / 50/60 Hz 2,2 kW Waga: 950 kg
Wymiar: (L) 1500 * (W) 1700 * (H) 1550 mm Kręta głowa: 8szt
Ciśnienie powietrza: 0,4-0,6 MPa Średnica drutu: 0,3-1,2 mm
Efektywna długość oprzyrządowania: ≤400mm

Maszyna do nawijania stojana elektryczno-rowerowego SMT-DR650 220V / 50Hz / 60Hz

(1) Główny parametr techniczny

Model DR650
Średnica obrotu ≤ 650 mm
Efektywna długość oprzyrządowania ≤400mm
Równoległy numer przewodu ≤20szt
Średnica drutu 0,3-1,2 mm
Szerokość szeregowania drutu 400 mm
Zasilacz 220 V / 50/60 Hz 2,2 kW
Ciężar maszyny 950 kg
Ciśnienie powietrza 0,4-0,6 MPa
Wymiar maszyny (L) 1500 * (W) 1700 * (H) 1550 mm

(2) Etapy działania tego urządzenia


Wydajność produkcji tej maszyny
Około 1000 sztuk / 8 godzin, jest to tylko przybliżony pomysł, zależy od numeru gniazda armatury i numeru skrętu.
Załaduj zworę ręcznie do ręcznego wahadła, naciśnij przycisk START, wahadło doprowadzi zworę do pozycji zwijania, a automatyczne zwijanie, indeksowanie i cięcie drutu, po zakończeniu, transfer wyjmie gotowy zwój z pozycji nawijania, operator wyładuje ukończoną zworę , jeden cykl jest zakończony.


(3) Główna funkcja urządzenia i charakterystyka


Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
Pozwól na jednoczesne nawijanie trzech drutów.
Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.

(4) Profil OEM / ODM


Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.

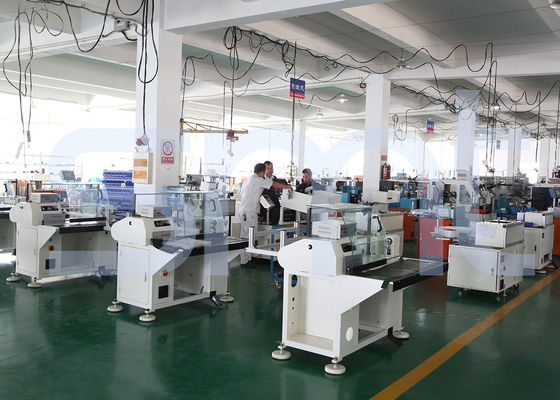

(5) Profil linii produkcyjnej

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

(6) O Smart

Położony w Suzhou, pięknym mieście przemysłu, centrum handlu w delcie rzeki Jangcy, Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych. Nasze maszyny produkowane w fabryce Suzhou są głównie stosowane do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzatora, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
