Double-Head Electric Motor Winding Machine Coiling Copper Wires Automatically

Dwugłowicowa maszyna do nawijania silnika elektrycznego Automatycznie zwijanie drutów miedzianych

  • Podkreślić

    maszyna do nawijania cewki silnika elektrycznego

    ,

    maszyna do nawijania wentylatora sufitowego

    ,

    maszyna do nawijania silnika z podwójną głowicą

  • Maszyna
    Dwugłowicowa maszyna do nawijania silnika elektrycznego Automatycznie zwijanie drutów miedzianych
  • Model
    SMT-SLR70
  • Kręta głowa
    Podwójne głowice do nawijania
  • Średnica drutu
    Φ0,2 mm ~ 1,0 mm
  • Drut aplikacyjny
    Druty miedziane / Druty aluminiowe
  • Waga netto
    ≈1950 kg
  • Miejsce pochodzenia
    CHINY
  • Nazwa handlowa
    SMT
  • Orzecznictwo
    ISO / BV / SGS
  • Numer modelu
    SLR70
  • Minimalne zamówienie
    1 zestaw
  • Cena
    Price unit: USD; Price: negotiable according to customer's request and design
  • Szczegóły pakowania
    Maszyna "Dwugłowicowa maszyna do zwijania uzwojenia silnika elektrycznego automatycznie zwija d
  • Czas dostawy
    55-60 dni po otrzymaniu zaliczki
  • Zasady płatności
    T/T, L/C
  • Możliwość Supply
    10 Ustaw / Ustawia na miesiąc

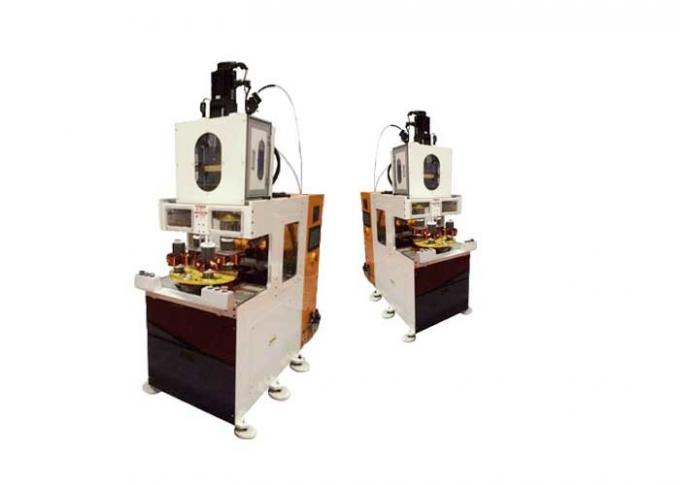

Dwugłowicowa maszyna do nawijania silnika elektrycznego Automatycznie zwijanie drutów miedzianych

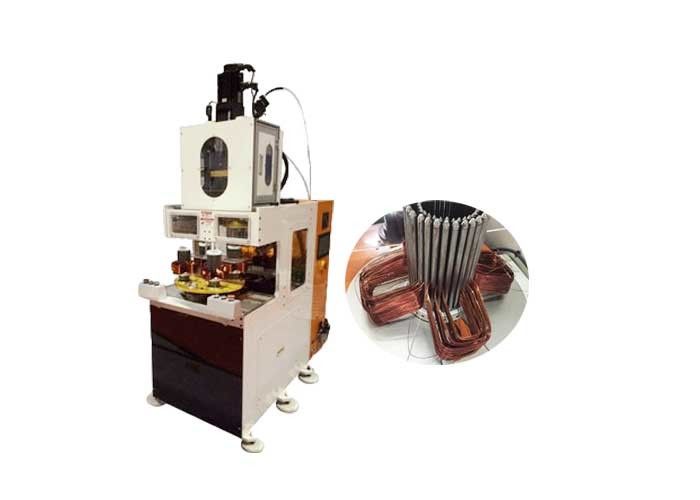

Dwugłowicowa maszyna do nawijania silnika elektrycznego Automatycznie zwijanie drutów miedzianych SMT-SLR70

Wyposażony w podwójne głowice nawijające oraz cztery stanowiska robocze z obrotnicą.Może nawijać cewki bezpośrednio i uporządkowane w kubki transferowe.A ruchy są napędzane przez sześć serwosilników.Operatorom łatwiej jest wstawiać cewki stojanów z wysokim współczynnikiem wypełnienia szczeliny i małą szerokością otwarcia szczeliny.Dzięki temu może skutecznie zaoszczędzić pracę.

(1) Parametry techniczne

Model SMT-SLR70
Kręta głowa 2 szt
Średnica przewodu Φ0,2 mm ~ 1,0 mm
Prędkość nawijania ≤3000r/min
Maksymalna wysokość stosu ≤70mm
Precyzja nawijania ±0 obrót
Zasilacz 380V/50/60Hz 7Kw
Ciśnienie powietrza ≥0,6 MPa
Waga ≈1950 kg
Wymiar (dł.) 1800 × (szer.) 1300 × (wys.) 2050 mm


(2) Krótka instrukcja maszyny!

Maszyna "Dwugłowicowa maszyna do nawijania silnika elektrycznego Automatycznie zwijanie drutów miedzianych" służy do automatycznego nawijania przewodów miedzianych / aluminiowych na kilka cewek i umieszczania ich w kubku transferowym w odpowiedniej kolejności.
Wykorzystuje sześć serwosilników do sterowania ruchem, takich jak szybkie zanurzanie formy, obracanie stołu obrotowego i indeksowanie kubków transferowych i tak dalej.Może osiągnąć wyższy wskaźnik kwalifikacji.
Operatorzy muszą stać podczas pracy.

(3) Główne dane techniczne

1. Rodzaj dwugłowicowej i czterostanowiskowej automatycznej nawijarki;
2. Może nawijać dwie fazy jednocześnie, co może nawijać pojedynczy lub wiele przewodów.
3. Automatycznie włóż cewkę do poprzedniego porządku;
4. Sześć wrzecion jest sterowanych przez serwosilniki: główne wrzeciono, szybkie zanurzanie formy, zaczepianie i cięcie drutu, obrót stołu obrotowego i indeks kubka transferowego są kontrolowane przez serwosilniki;
5. Szczególnie nadaje się do stojanów o wysokim współczynniku wypełnienia szczeliny i małym otworze szczeliny;
6. Tryb nawijania, taki jak automatyczne pomijanie, automatyczne cięcie i automatyczne indeksowanie, można kończyć sukcesywnie za jednym razem;
7. Parametry można ustawić w interfejsie człowiek-maszyna, napięcie uzwojenia jest regulowane;
8. Uzyskaj ciągły lub nieciągły sposób uzwojenia i spotyka się z 2 biegunami, 4 biegunami i 6 biegunami uzwojenia cewek;
9. Oszczędza pracę i ma wysoką wydajność.

(4) Usługi

Zajmujemy się opracowywaniem i produkcją maszyn / urządzeń do produkcji silników elektrycznych, takich jak maszyna do nawijania, maszyna do wkładania cewek itp.
Projekt i produkcja są na życzenie klienta.Na przykład projekt kształtu, marka komponentów i kolor maszyny itp.można wyspecyfikować, jeśli klient ma specjalne życzenie.Ponadto w razie potrzeby pomagamy w zaaranżowaniu rozmieszczenia maszyn u klienta.
Nasi inżynierowie zapewnią klientowi wsparcie techniczne.W ciągu rocznego okresu gwarancyjnego niektóre wsparcie techniczne i niektóre części wymagające wymiany będą bezpłatne.Dostępny jest również serwis posprzedażny za granicą.Jeśli klient potrzebuje naszej pomocy, nasi inżynierowie posprzedażowi będą u klienta w najkrótszym czasie.
Jesteśmy w bezpiecznej, profesjonalnej i skutecznej koncepcji obsługi "mądrości i człowieczeństwa w kierunku rozwoju, technologii i świata jednocześnie z postępem", aby sprostać różnym potrzebom klientów, aby stworzyć błyskotliwą karierę.

(5) Usługa linii produkcyjnej

Dzięki doskonałej obsłudze posprzedażnej, profesjonalnym inżynierom i wysokiej jakości SMT zapewnia klientom różnego rodzaju urządzenia do produkcji silników elektrycznych.Może to być jednozestawowa maszyna lub cała linia produkcyjna od procesu nawijania do końcowego procesu formowania.
Jeśli więc klient chce mieć całą linię produkcyjną, możemy zapewnić usługi doradztwa technicznego w zakresie produkcji i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, a nawet kompletny projekt pod klucz.

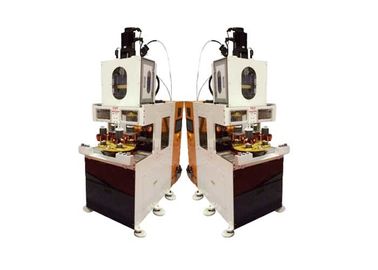

Dwugłowicowa maszyna do nawijania silnika elektrycznego Automatycznie zwijanie drutów miedzianych 0

(6) Profil firmy - Suzhou Smart Motor Equipment Manufacturing Co., Ltd

Suzhou Smart Motor Equipment Manufacturing Co., Ltd jest producentem w mieście Suzhou w Chinach, który specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży automatycznych urządzeń do produkcji silników, a także eksportowaniu urządzeń na cały świat.Firma ma obecnie prawie 81 pracowników, w tym ponad 10 inżynierów i techników, z powierzchnią budynku około 5000 metrów kwadratowych i setką zestawów zaawansowanej produkcji i testowanych urządzeń.

Więcej filmów i fantazyjnych zdjęć czeka na Ciebie tutaj:

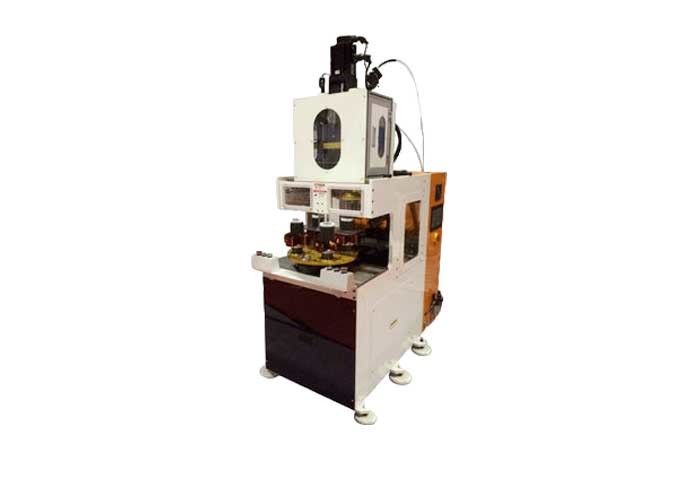

Dwugłowicowa maszyna do nawijania silnika elektrycznego Automatycznie zwijanie drutów miedzianych 1
