Elektryczna maszyna do zwijania stojana silnika, podwójna stacja uzwojenia silnika

Elektryczna maszyna do zwijania stojana silnika, podwójna stacja uzwojenia silnika

  • Elektryczna maszyna do zwijania stojana silnika, podwójna stacja uzwojenia silnika
Elektryczna maszyna do zwijania stojana silnika, podwójna stacja uzwojenia silnika
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: SMT
Orzecznictwo: SGS / ISO / BV
Numer modelu: SR350
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Price unit: USD; Price depends on configuration, design and customer special request, which can be negotiated later.
Szczegóły pakowania: Folia opakowaniowa z tworzyw sztucznych, opakowania próżniowe i skrzynki ze sklejki. Rozmiar paczki
Czas dostawy: 40-45 dni po złożeniu zamówienia
Zasady płatności: T/T, L/C
Możliwość Supply: 15 Ustaw / Ustawia na miesiąc
Kontakt
Szczegółowy opis produktu
Nazwa: Dwustanowiskowa maszyna do nawijania silnika do produkcji silników elektrycznych AC / DC Model: SMT-SR350
Kręta głowa: Podwójne szt Napięcie: 220 V, 50/60 Hz
Moc: 1,5 kW północny zachód: ≈900 kg
Gwarancja: 1 rok Kolor: dostosowane
High Light:

maszyna do nawijania cewki silnika elektrycznego

,

maszyna do nawijania wentylatora sufitowego

,

maszyna do nawijania silnika z podwójną stacją


Dwustanowiskowa maszyna do nawijania silnika do produkcji silników elektrycznych AC / DC SMT-SR350


Parametry techniczne



Model SMT-SR350
Średnica przewodu Φ0.3mm~Φ1.2mm
Średnica formy uzwojenia ≤Φ380mm
Kręta głowa 2 szt.
Odległość transferu ≤250mm
Rozładuj prędkość uzwojenia ≤1500r/min
Ciśnienie powietrza ≥0,4 MPa
Zasilacz 220 V/50/60 Hz 1,5 kW
Waga ≈900 kg
Wymiar (dł.) 2000 × (szer.) 1450 × (wys.) 1500 mm


Krótka instrukcja maszyny

Maszyna "Dwustanowiskowa maszyna do nawijania silnika do produkcji silników elektrycznych AC / DC" służy do automatycznego i uporządkowanego nawijania przewodów elektrycznych do narzędzi nawijających. Jest to specjalne rozwiązanie dla podwójnych oddzielnych stanowisk roboczych.
Operatorzy muszą ręcznie rozładowywać cewki, a naprawa jest łatwa i tania, jeśli wystąpią usterki.


Wyposażony w podwójne stacje nawijające i głowice nawijające, które mogą nawijać dwie cewki grupowe jednocześnie lub automatycznie.Operator musi ręcznie rozładowywać cewki.Dwie stacje pracują osobno, co pozwala zaoszczędzić czas załadunku i rozładunku, ponieważ jedna jest zwijana, a druga może być rozładowana.


1. Zastosowanie maszyny do uzwojenia cewki silnika

Półautomatyczna maszyna do nawijania cewki silnika nadaje się do silnika wentylatora, silnika wentylatora stołowego, silnika pralki i różnych małych silników, kwadratowej, okrągłej i wielowarstwowej cewki silnika.

Jako doskonały producent i dostawca maszyn do produkcji silników, Nide Mechanical może świadczyć profesjonalne urządzenia do produkcji silników i usługi doradcze w zakresie technologii produkcji silników.



2. Dane techniczne uzwojenia cewki silnika:



Nazwa produktu: półautomatyczna maszyna do nawijania cewki silnika do silnika wentylatora i silnika pralki,
Kolor maszyny: RAL7035 (lub zgodnie z wymaganiami klienta)
Średnica drutu: 0,5-1,5 mm;
Średnica huśtawki: 500mm;
Uzwojenie poprzednia Średnica: Maks. 350 mm
Dokładność nr tury: 0,2%;
Głowica podająca drut: 1-4 szt
Odległość transferu: 170-300mm
Numer przewodu tablicy: 1-12;
Prędkość robocza (bez obciążenia): 0-800 (zgodnie z drutem o różnej średnicy, prędkość jest regulowana bezstopniowo, bez widocznych wibracji lub hałasu;)
Maksymalna prędkość obrotowa: 1600 obr./min
Wydajność maszyny: około 1000 sztuk/8 godzin
Wejście zasilania: 220V/50Hz
Ciśnienie powietrza: 0,5-0,8 MPa
Moc: 0,75 kW
Moc silnika głównego: 2.2KW-6P;
Przetwornica częstotliwości: 2,2 kW;
Efektywna długość kwadratowego wrzeciona: 520mm;
Wymiar wrzeciona kwadratowego: 20*20*625mm;
Wymiar maszyny: 1550mm × 1250mm × 1450mm
Ciężar maszyny: ≈850 kg



3. Charakterystyka maszyny uzwojenia cewki silnika

Automatyczne dłutowanie, automatyczne gwintowanie, operator musi tylko włożyć i podnieść formę do nawijania i wyjąć nawinięte cewki z formy.

z dwoma zwijanymi czworokątnymi wrzecionami osi;

niskie wibracje i niski poziom hałasu;

Brak pęknięć lub uszkodzeń emalii drutu;

Główne części elektryczne i łożysko dostosowują wysokiej jakości części silnika;

Numer zwoju, średnica drutu, szerokość układania przewodów, odległość przenoszenia, kierunek nawijania i kierunek układania przewodów można ustawić na sterowniku;

Układ przewodów: silnik krokowy + pręt śrubowy;

Można ustawić całkowity parametr modelu 999;

Maszyna zatrzyma się automatycznie po zakończeniu nawijania drutu;

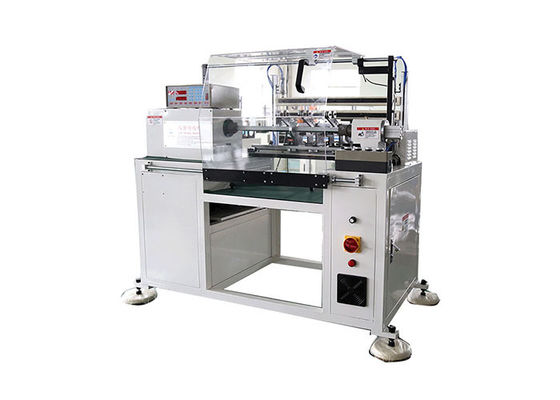

4. Zdjęcie maszyny do nawijania cewki silnika:


Elektryczna maszyna do zwijania stojana silnika, podwójna stacja uzwojenia silnika 0

(6) Profil firmy - Suzhou Smart Motor Equipment Manufacturing Co., Ltd

Suzhou Smart Motor Equipment Manufacturing Co., Ltd jest producentem w mieście Suzhou w Chinach, który specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży automatycznych urządzeń do produkcji silników, a także eksportowaniu urządzeń na cały świat.Firma ma obecnie prawie 81 pracowników, w tym ponad 10 inżynierów i techników, z powierzchnią budynku około 5000 metrów kwadratowych i setką zestawów zaawansowanej produkcji i testowanych urządzeń.

Więcej wspaniałych filmów i zdjęć można znaleźć pod poniższymi linkami.Czekamy tam na Ciebie!

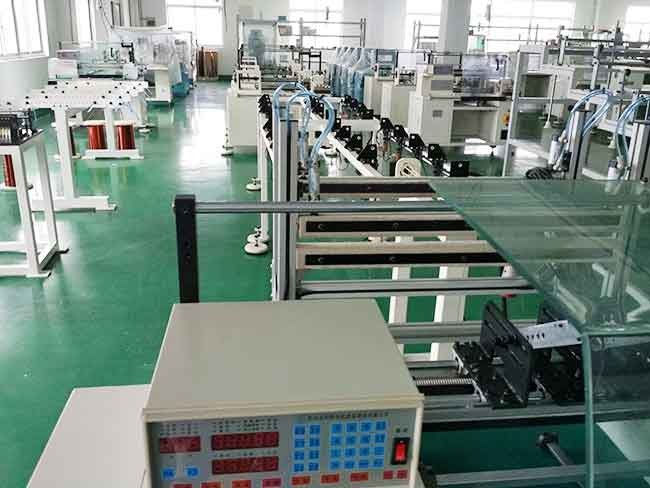

Elektryczna maszyna do zwijania stojana silnika, podwójna stacja uzwojenia silnika 1
