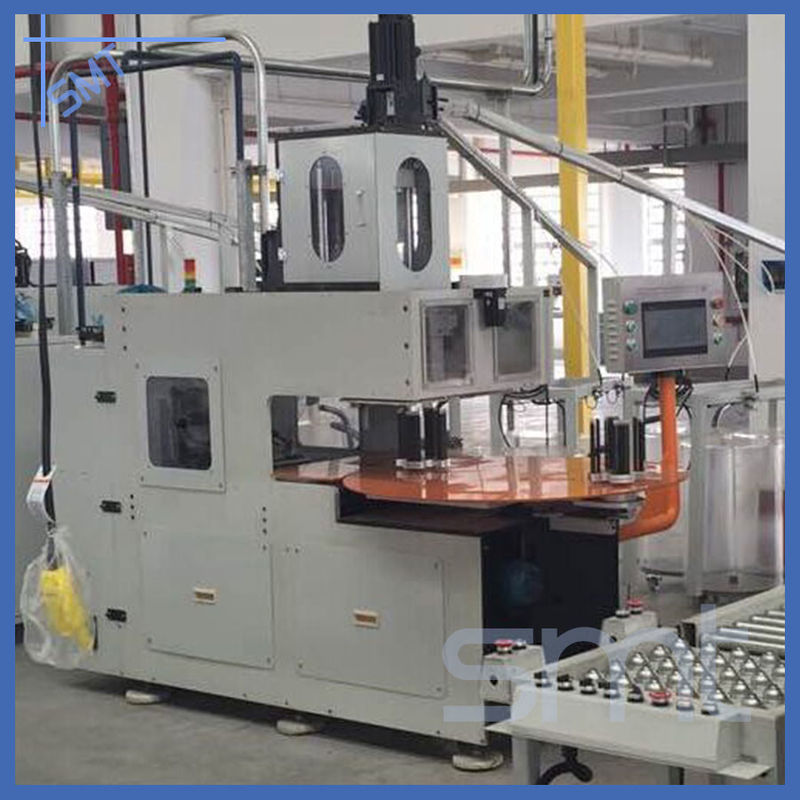

Automatyczna maszyna do produkcji drutów z drutem stojanowym z silnikiem Mitsubishi Servo

Automatyczna maszyna do produkcji drutów z drutem stojanowym z silnikiem Mitsubishi Servo

    • Automatic Stator Coil Copper Wire Making Machine With Mitsubishi Servo Motor
    • Automatic Stator Coil Copper Wire Making Machine With Mitsubishi Servo Motor
  • Automatic Stator Coil Copper Wire Making Machine With Mitsubishi Servo Motor

    Szczegóły Produktu:

    Miejsce pochodzenia: CHINY
    Nazwa handlowa: SMT
    Orzecznictwo: ISO9001/SGS/CE
    Numer modelu: SMT-LR100 / LR200

    Zapłata:

    Minimalne zamówienie: 1 zestaw
    Cena: Negotiable
    Szczegóły pakowania: Drewniana obudowa odpowiednia do transportu morskiego.
    Czas dostawy: 30 - 53 dni za 1 zestaw
    Zasady płatności: T/T
    Możliwość Supply: 2 szt. / 56 - 79 dni
    Skontaktuj się teraz
    Szczegółowy opis produktu
    Nazwa: Automatyczna maszyna do produkcji drutu miedzianego Numer transferu: 2-6 sztuk
    Zasilanie: 380V / 50 / 60Hz 7Kw Kręta głowa: 1-2 szt
    Maksymalna wysokość stosu: ≤70 mm Średnica drutu: Dia 0,1-1,0 mm

    Automatyczna maszyna do produkcji drutu miedzianego cewką / Automatyczna pionowa maszyna do zwijania uzwojenia cewki

    Silnik serwo: Mitsubishi

    System kontroli: Yitu Taiwan

    Ekran dotykowy: Tongtai

    Sensor: Autonics

    Przełącznik i przycisk: Schneider

    Inne części elektryczne: Delixi / Schneider

    Automatyczna maszyna do produkcji drutów z drutem stojanowym jest rodzajem automatycznej maszyny do nawijania pojedynczej głowicy i podwójnej stacji; automatyczna umieszcza cewkę w poprzedniej uporządkowanej kolejności; szczególnie nadaje się do wysokich prędkości napełniania szczelin, małego stojanu wycinającego; tryb nawijania, taki jak automatyczne pomijanie, automatyczne cięcie i automatyczne indeksowanie, może być wykonywany kolejno; parametr można ustawić w interfejsie człowiek-maszyna, naprężenie zwijania można regulować, uzyskać ciągły / nieciągły sposób nawijania i stykać się z 2 biegunami, 4 biegunami i 6 biegunami uzwojenia cewki,

    (1) Główne dane techniczne


    Model
    SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 LR100 LR200
    Kręta głowa 1 1 1 1 2 2
    Średnica drutu (mm) 0,3 ~ 1,0 0,3 ~ 1,0 0,3 ~ 1,2 0,3 ~ 1,2 0,3 ~ 1,2 0,2 ~ 1,0 0,2 ~ 1,0
    Zmniejsz prędkość ≤2500r / min ≤2500r / min ≤2500r / min ≤2000r / min 3000 3000
    Wysokość stosu ≤80mm ≤120mm ≤150mm ≤230mm ≤70 mm ≤70 mm
    Dokładność nawijania + 0 + 0 + 0 + 0 + 0 + 0
    Zasilacz 380V / 50 / 60HZ 8Kw 8Kw 9Kw 7Kw 7Kw
    Ciśnienie powietrza ≥0,6Mpa ≥0,6Mpa ≥0,6Mpa ≥0.6Mpa ≥0,6pa ≥0,6pa
    Waga ≈1350 kg ≈ 1600 kg ≈ 1600 kg ≈ 2200 kg ≈ 1950 kg ≈ 2300 kg
    Wymiar
    (L × W × Hcm)
    180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 180 × 130 × 205 135 × 100 × 180

    (2) Aplikacja


    Ta maszyna jest odpowiednia do uzwojenia cewek 2-biegunowych, 4-biegunowych i 6-biegunowych.

    (3) Główna funkcja i charakterystyka maszyny


    Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
    Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
    Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
    Pozwól na jednoczesne nawijanie trzech drutów.
    Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
    Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
    Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
    PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
    Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
    Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.

    (4) Profil OEM / ODM


    Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.

    (5) Profil linii produkcyjnej

    Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".
