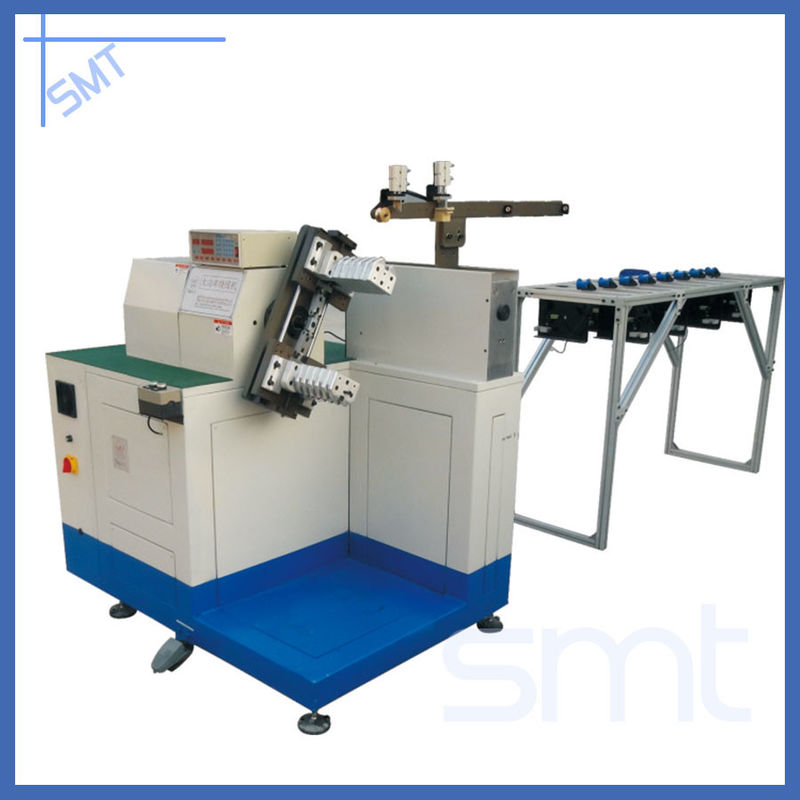

Wielowarstwowa elektryczna maszyna uzwojenia silnika 2.2Kw ISO9001 / SGS

Wielowarstwowa elektryczna maszyna uzwojenia silnika 2.2Kw ISO9001 / SGS

    • Multi Layer Coil Electric Motor Winding Machine 2.2Kw ISO9001 / SGS
    • Multi Layer Coil Electric Motor Winding Machine 2.2Kw ISO9001 / SGS
  • Multi Layer Coil Electric Motor Winding Machine 2.2Kw ISO9001 / SGS

    Szczegóły Produktu:

    Miejsce pochodzenia: CHINY
    Nazwa handlowa: SMT
    Orzecznictwo: ISO9001 / SGS
    Numer modelu: SMT-DR650

    Zapłata:

    Minimalne zamówienie: 1 zestaw
    Cena: Negotiable
    Szczegóły pakowania: Pudełko ze sklejki lub możesz nam powiedzieć.
    Czas dostawy: 38 - 77 dni
    Zasady płatności: T / T, L / C
    Możliwość Supply: 1 szt. / 44 - 71 dni
    Skontaktuj się teraz
    Szczegółowy opis produktu
    Nazwa: Automatyczna maszyna do zwijania uzwojeń stojana silnika / zwijarka stojana Demontaż: Automatyczne
    Numer transferu: 2-6 sztuk Zasilanie: 220 V / 50/60 Hz 2,2 kW
    Kręta głowa: 2szt Średnica drutu: 0,3-1,2 mm
    Efektywna długość oprzyrządowania: ≤400mm Wegiht: 980 kg
    Kolor: Biały

    SMT - DR450 Elektryczny silnik nawijarki 2.2Kw ISO9001 / SGS

    Opis:

    Maszyna do zwijania uzwojenia silnika elektrycznego / wielowarstwowa maszyna do nawijania

    automatyczna maszyna do nawijania cewek nadaje się do uzwojenia wielo-połączeniowego i wielowarstwowego; nawijać 1-8 cewek jednocześnie jednocześnie; Automatyczna zmiana szczeliny, pozycja początkowa nawijania, bieg jałowy, zatrzymanie biegu jałowego, zatrzymanie dwustronne, automatyczne resetowanie i automatyczne uruchamianie mogą być ustawione w systemie sterowania. Istnieją dwa naprzemienne wrzeciona, aby zwiększyć wydajność; stosuje się do wszystkich rodzajów mikrosilników, takich jak silnik, silnik pompy, silnik klimatyzatora, maszyna trójfazowa itp. Numer przekręcenia, średnicę drutu można ustawić w sterowniku.

    B. Kontroler uzwojenia:

    Tutaj klient może ustawić średnicę drutu, numer skrętu, numer cewki, a wyświetli wynik. Klient może wstępnie ustawić moc wyjściową. Maszyna zatrzyma się automatycznie po wyprodukowaniu wymaganej ilości.

    C. Aplikacje:

    Ta automatyczna maszyna do nawijania cewek jest odpowiednia do uzwojenia wieloprzewodowego i wielowarstwowego. Zastosuj do wszystkich rodzajów mikrosilników, takich jak silnik, silnik pompy, silnik klimatyzatora, maszyna trójfazowa itp.

    (1) Główny parametr techniczny

    Model DR650
    Średnica obrotu ≤ 650 mm
    Efektywna długość oprzyrządowania ≤400mm
    Równoległy numer przewodu ≤20szt
    Średnica drutu 0,3-1,2 mm
    Szerokość szeregowania drutu 400 mm
    Zasilacz 220 V / 50/60 Hz 2,2 kW
    Ciężar maszyny 950 kg
    Ciśnienie powietrza 0,4-0,6 MPa
    Wymiar maszyny (L) 1500 * (W) 1700 * (H) 1550 mm

    (2) Etapy działania tego urządzenia


    Wydajność produkcji tej maszyny
    Około 1000 sztuk / 8 godzin, jest to tylko przybliżony pomysł, zależy od numeru gniazda armatury i numeru skrętu.
    Załaduj zworę ręcznie do ręcznego wahadła, naciśnij przycisk START, wahadło doprowadzi zworę do pozycji zwijania, a automatyczne zwijanie, indeksowanie i cięcie drutu, po zakończeniu, transfer wyjmie gotowy zwój z pozycji nawijania, operator wyładuje ukończoną zworę , jeden cykl jest zakończony.


    (3) Główna funkcja urządzenia i charakterystyka

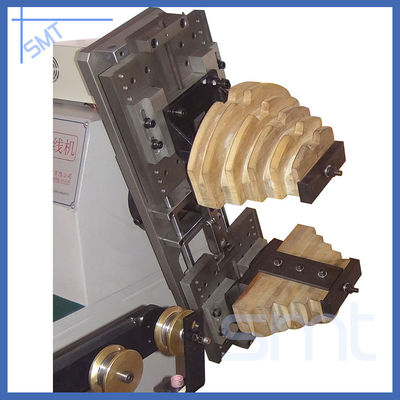

    Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
    Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
    Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
    Pozwól na jednoczesne nawijanie trzech drutów.
    Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
    Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
    Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
    PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
    Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
    Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.

    (4) Profil OEM / ODM


    Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.

    (5) Profil linii produkcyjnej

    Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

    (6) O Smart

    Położony w Suzhou, pięknym mieście przemysłu, centrum handlu w delcie rzeki Jangcy, Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych. Nasze maszyny produkowane w fabryce Suzhou są głównie stosowane do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzatora, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
