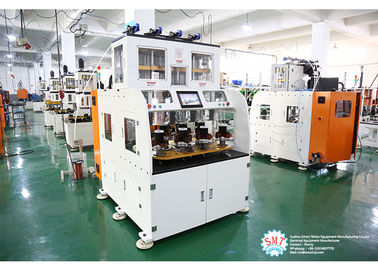

Pełna automatyczna maszyna do nawijania elektrycznym stojanem z ośmioma stanowiskami roboczymi

Pełna automatyczna maszyna do nawijania elektrycznym stojanem z ośmioma stanowiskami roboczymi

  • Pełna automatyczna maszyna do nawijania elektrycznym stojanem z ośmioma stanowiskami roboczymi
Pełna automatyczna maszyna do nawijania elektrycznym stojanem z ośmioma stanowiskami roboczymi
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: SMT
Orzecznictwo: ISO9001/SGS/CE
Numer modelu: SMT-QLR70
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Drewniana obudowa odpowiednia do transportu morskiego.
Czas dostawy: 30 - 43 dni za 1 zestaw
Zasady płatności: T / T, L / C,
Możliwość Supply: 2 szt. / 56 - 79 dni
Kontakt
Szczegółowy opis produktu
Nazwa: Maszyna do nawijania cewek do generatora samochodów Numer transferu: 2-6 sztuk
Zasilanie: 380V / 50 / 60Hz 7Kw Kręta głowa: 1-2 szt
Maksymalna wysokość stosu: ≤70 mm Mold Life: > 1 000 000 strzałów
Automatyczny układ: W pełni automatyczny Średnica drutu: Dia 0,1-1,0 mm
High Light:

Automatyczna nawijarka ramienia

,

automatyczna nawijarka z wentylatorem sufitowym

Osiem maszyn do zwijania cewek roboczych

Maszyna do automatycznego zwijania uzwojeń stojana z ośmioma stanowiskami roboczymi

1. Funkcje maszyny:

Maszyna składa się z czterech głowic z ośmioma stacjami roboczymi, a jego cechą jest wysoka sprawność. Maszyna automatycznie umieszcza cewkę w stemplu transferowym w sposób uporządkowany, szczególnie odpowiedni do wymagań wysokiej wydajności produkcji, wysokiego stopnia napełnienia szczeliny, małego otworu uzwojenia cewki stojana. Tryb nawijania, taki jak automatyczne pomijanie, automatyczne przycinanie i automatyczne indeksowanie, może być wykonywany kolejno; parametr może być ustawiony w interfejsie człowiek-maszyna, ciągły / nieciągły sposób nawijania i spełnia 2 bieguny, 4 bieguny i 6 biegunów uzwojenia cewki,

2. Aplikacja

Ta maszyna jest odpowiednia dla 2 słupów. 4 bieguny, uzwojenie o 6 biegunach.

3. Krok operatora

1. Moc na maszynie

2.Tread drutu tego silnika

3. Ustaw parametr zwijania na ekranie dotykowym

4. Naciśnij przycisk "start"

5. Maszyna automatycznie wykona proces nawijania

6. Po zakończeniu nawijania maszyna zatrzyma się

7. Wyjmij drut z oprzyrządowania.

4. Informacje potrzebne do zapytania Automatyczna maszyna do zwijania uzwojenia cewki


Będzie lepiej, jeśli klient może przesłać nam szczegółowy rysunek zawierający poniższe informacje.
1. Rysunek stojana
2. Rysunek uzwojenia stojana
3. Rysunek rozkładu uzwojenia
4. Inne wymagania techniczne
Jeśli to możliwe, lepiej będzie, jeśli klient może przesłać nam próbki.

Ta maszyna ma 8 stacji nawijania, wszystkie cztery głowice nawijają razem. Uzwojenie cewki stojana

5. Główne dane techniczne


Model
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 LR100 LR200
Kręta głowa 1 1 1 1 2 2
Średnica drutu (mm) 0,3 ~ 1,0 0,3 ~ 1,0 0,3 ~ 1,2 0,3 ~ 1,2 0,3 ~ 1,2 0,2 ~ 1,0 0,2 ~ 1,0
Zmniejsz prędkość ≤2500r / min ≤2500r / min ≤2500r / min ≤2000r / min 3000 3000
Wysokość stosu ≤80mm ≤120mm ≤150mm ≤230mm ≤70 mm ≤70 mm
Dokładność nawijania + 0 + 0 + 0 + 0 + 0 + 0
Zasilacz 380V / 50 / 60HZ 8Kw 8Kw 9Kw 7Kw 7Kw
Ciśnienie powietrza ≥0,6Mpa ≥0,6Mpa ≥0,6Mpa ≥0.6Mpa ≥0,6pa ≥0,6pa
Waga ≈1350 kg ≈ 1600 kg ≈ 1600 kg ≈ 2200 kg ≈ 1950 kg ≈ 2300 kg
Wymiar
(L × W × Hcm)
180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 180 × 130 × 205 135 × 100 × 180

6. Główna funkcja i charakterystyka maszyny


Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
Pozwól na jednoczesne nawijanie trzech drutów.
Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.

7. Profil OEM / ODM


Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.

8. Profil linii produkcyjnej

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

9. O naszej fabryce

Położony w Suzhou, pięknym mieście przemysłu, centrum handlu w delcie rzeki Jangcy, Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych. Nasze maszyny produkowane w fabryce Suzhou są głównie stosowane do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzatora, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
