Opis produktu

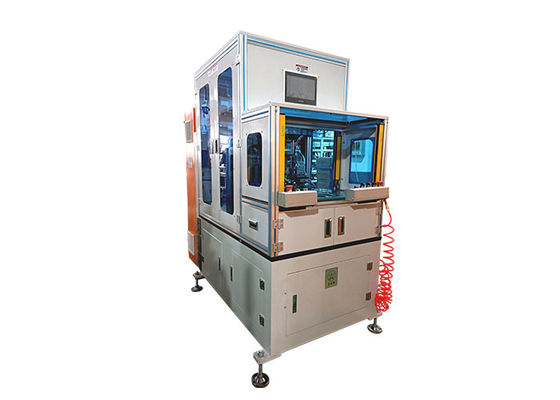

Maszyna do wiązania statoru z dwustronnym obrotem, napędzana przez 7 servos, przemysł wiązania, silnik, końcówka cewki

(1) Główne cechy maszyny do wiązania cewki statorowej o podwójnych stronach

A. Ma gramofon z dwoma stacjami, jedną do wiązania, drugą do załadunku/wyładunku;

B. Przyjmowanie dwóch igieł do automatycznego wiązania obu stron cewek owijania statora;

C. Przyjmowanie systemu sterowania PLC do sterowania serwomotorami siedmiu wrzutow;

D. Główny wrot, indeksowanie statora i drganie obu igieł są napędzane przez serwomotory;

E. regulowanie wysokości obu końców cewki jest automatyczne za pomocą sterowania serwo, zakres regulacji 19 ~ 60 mm;

F. Ustawianie wysokości stosu jest automatyczne za pomocą serwokomandora;

G. Konstrukcja narzędzi typu oddzielnego;

H. Z funkcją diagnostyki usterek;

I. Można wiązać sznurki szczelinę po szczelinie, szczelinę interwałową, szczelinę skierowaną lub szczelinę wymyślną;

J. wyposażone w automatyczny mechanizm podawania, cięcia i zaciskania;

K. Zaprojektowane z strukturą napięcia do regulacji stopnia zaciskania sznurowania;

L. Łączenie, palenie i wiązanie sznurków jest automatyczne;

M. System automatycznego smarowania jest opcjonalny;

N. Opcjonalne jest wspieranie cewki z sznurka przymocowanej do ziemi (cewki cylindryczne);

O. mocowanie w celu uniknięcia wszelkich uszkodzeń kabla;

P. wyposażone w siatkę bezpieczeństwa, zresetowana automatycznie po sygnale;

Q. Może spełniać wymagania bezpieczeństwa/ergonomicznego;

R. Z zamkniętą zewnętrzną osłoną ochronną;

S. Z dużymi oknami bezpieczeństwa, wygodnymi do konserwacji;

T. Operator pracuje w pozycji stojącej;

U. naciskanie przycisku do uruchomienia maszyny oboma rękami;

V. Czas przejścia:

*Zmiana wysokości stosu: ≈1min; (parametry związane mogą być wywoływane bezpośrednio w HMI, nie zajmie to zbyt wiele czasu)

Zmiana płyty narzędzia: ≈5 min; (2 stacje do wymiany)

(2) Parametry techniczne statorowej maszyny do wiązania

(3)Wykorzystanie statorowej maszyny do wiązania

Jeśli rozmiar statora jest w zakresie zastosowań maszyny, można go zastosować w silniku elektrycznym.Ta maszyna może pracować..

(4) Główna alokacja statorowej maszyny do wiązania

Kontroler PLC: Siemens (Niemcy);

System serwowy: Siemens (Niemcy);

HMI: Siemens (Niemcy);

Element czujnika: OMRON ((Japonia), SCHNEIDER ((Francja);

czujnik podłączony: OMRON ((Japonia);

Inny element elektryczny: SCHNEIDER (Francja).

*Jeśli niektóre konkretne komponenty nie są dostępne w SCHNEIDER, zostaną one zastąpione przez IDEC (Japonia) i Delixi (Chiny);

Śruby: HIWIN ((Taiwan);

łożyska: NSK ((Japonia), SKF ((Szwecja);

Element pneumatyczny: AIRTAC (Taiwan); lub SMC (Japonia)

Ciśnienie powietrza: 0,6~1MPa;

Moc: zgodnie z rzeczywistą konfiguracją;

Zasilanie: trójfazowe 380V/60Hz;

Waga: ≈1200Kg; ((do odniesienia, zgodnie z rzeczywistą konfiguracją)

wymiary mm: L1600×W900×H1900; (do odniesienia, zgodnie z rzeczywistą konfiguracją)

(5) Szczegóły pokazują

Elektryczna szafa - płytka narzędzia i gramofon - system automatycznego smarowania - napinacz do regulacji napięcia sznurowego
