Przemysłowa maszyna do uzwojenia uzwojenia stojana silnika IEC3 i uzwojenia cewki
Podsumowanie produktu
IEC3 Przemysł Motor stator Winding wstawianie i cewka Winding rozszerzający maszyna Maszyna do wkładania i rozszerzania cewki ma dwie stacje, jedną stację do wkładania cewki, jedną stację do rozszerzania cewki, wykorzystywaną do 3-fazowego wkładania cewki z 3-krotnym wkładem cewki.Dwie stacje są poł...
Atrybuty niestandardowe produktu
13 maszyna do wkładania uzwojenia serwomechanizmów
,13 maszyna do wkładania cewki stojana serwa
,maszyna do rozszerzania uzwojenia cewki
Podstawowe właściwości
Nieruchomości handlowe
Opis produktu

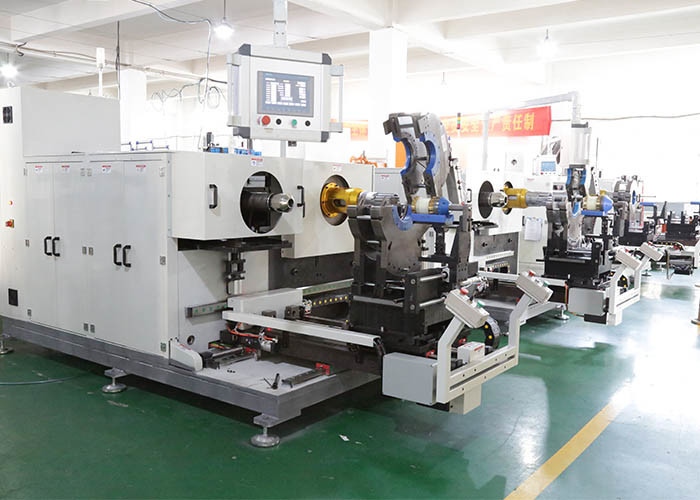

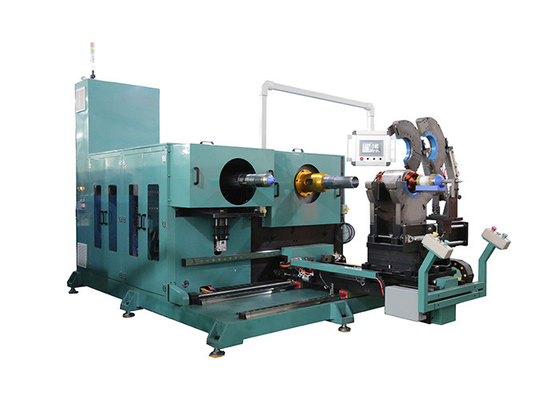

IEC3 Przemysł Motor stator Winding wstawianie i cewka Winding rozszerzający maszyna
Maszyna do wkładania i rozszerzania cewki ma dwie stacje, jedną stację do wkładania cewki, jedną stację do rozszerzania cewki, wykorzystywaną do 3-fazowego wkładania cewki z 3-krotnym wkładem cewki.Dwie stacje są połączone ze sobą drogą przewodnią, urządzenie do utrzymania statora z podtrzymywaniem mankietami do ochrony cewki.
(1) Parametry techniczne maszyny do wkładania i rozszerzania cewki
| Stator Winding Inserting and Coil Winding Expanding Machine (Stator Winding Inserting and Coil Winding Expanding Machine) - maszyna do wkładania i rozszerzania zwojów zwojowych | |
|
Model |
SMT-QKT350C |
|
Identyfikator statora |
≥ Φ118 mm |
|
Nadmiar statora. |
≤ Φ350 mm |
|
Wysokość stosu |
50~300 mm |
|
Uderzenie narzędzia |
≤ 300 mm |
|
Kompatybilny przewód |
Cu / AL |
|
Zakres numerów slotów |
24 - 48 godzin |
|
Zasilanie |
380V/50/60Hz 6,5 kW |
|
Waga |
≈1150Kg |
|
Wymiar |
(L) 2380×(W) 1280×(H) 1700 mm |
(2) Główne cechy maszyny do wkładania i rozszerzania cewki
A. Klina i cewka są automatycznie wstawiane do statora;
B. Maszyna do wstawiania i rozszerzania cewki jest napędzana przez 13 serwów, z których każda steruje następująco:
| 1 | Szybkość ruchu |
| 2 | /Przechodnia ławka rusza FWD./BWD. |
| 3 | Płytka podtrzymująca mankiety |
| 4 | Węzeł indeksujący głowicę wkładu cewki |
| 5 | Węzeł indeksujący do depozytu klinów |
| 6 | Węgiel do odciągania miedzi |
| 7 | Węgiel z płytami stałymi |
| 8 | Węgiel do popychania klinem |
| 9 | Węgiel do podawania papieru |
| 10 | Węgiel do cięcia papieru |
| 11 | Węgiel indeksujący głowę rozszerzacza cewki |
| 12 | Węzeł rozszerzający ostrza rozszerzający węzeł uderzeniowy |
| 13 | Bloki rozszerzające cewki rozszerzające węzeł uderzeniowy |
C. sterownik PLC może wykrywać położenie usterki, z funkcją diagnostyki usterki;
D. Prędkość przesuwania cewki jest regulowana w zależności od rozmiaru drutu;
E. Operator pracuje w pozycji stojącej;
F. Naciskanie przycisku do uruchomienia maszyny oboma rękami;
G: Zestaw przytrzymujący stator posiada płytę podtrzymującą mankietę do ochrony cew;
H: Jest przewodnik, jak przenieść stator do pracy na wstawianiu lub rozszerzaniu stacji;
I: Wyciąganie cewki ma narzędzia z rozszerzającymi się ostrzami, dla lepszego wyniku rozszerzania cewki.
(3) Główna alokacja maszyny do wstawiania cewki (standardowa)
Kontroler PLC: INOVANCE (Chiny);
System serwo silnika: INOVANCE (Chiny);
Element czujnika: OMRON (Japonia), AUTONICS (Korea);
Pozostałe elementy elektryczne: SCHNEIDER ((Francja), IDEC ((Japonia), Delixi (Chiny);
Śruby kulkowe: HIWIN ((Taiwan))
łożyska: NSK ((Japonia), SKF ((Szwecja);
Element pneumatyczny: AirTAC ((Taiwan);
Ciśnienie źródła powietrza: 0,5 - 1 MPa;
Moc: 13 Kw; (zgodnie z rzeczywistą konfiguracją)
Źródło zasilania: trójfazowe 380V/50Hz;
Masa: ≈1000Kg;
Wymiar dla Ref. (mm): (L)2200×(W)1100×(H)1700
(4) Usługi
Koncentrujemy się na tworzeniu i produkcji maszyn do produkcji różnych silników indukcyjnych, takich jak maszyny do wywierania, maszyny do wkładania cewki itp.
Projekt i produkcja są standardowe, chyba że klient ma specjalne żądanie.Możemy pomóc w aranżacji układu maszyn w miejscu klienta, jeśli to konieczne.
Nasze inżynierowie zapewnią klientom profesjonalne wsparcie techniczne.
Jeśli klient potrzebuje naszej pomocy, nasi inżynierowie będą na miejscu w najkrótszym czasie.
Jesteśmy w bezpiecznej, profesjonalnej i efektywnej koncepcji usługi "mądrość i ludzkość w kierunku rozwoju, technologii i świata jednocześnie z postępem",aby zaspokoić różne potrzeby klientów, aby stworzyć świetną karierę.
(5) Projekt linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości SMT dostarcza klientowi różnego rodzaju urządzenia do produkcji różnych silników.Może to być jeden zestaw maszyny lub cała linia produkcyjna od procesu uzwojenia do końcowego procesu formowaniaWięc zwłaszcza dla klienta, który chce całą linię produkcyjną, możemy zapewnić usługi doradztwa technicznego i projektowania typu "turn-key", w tym ocenę kosztów silnika,know-how produkcyjne, szkolenia personelu, nawet kompletny projekt pod klucz.
(6) Szczegóły
