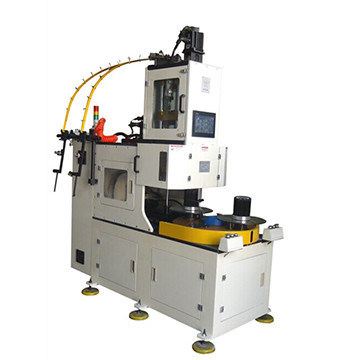

Całkowicie automatyczna maszyna do zawijania statora na dwa bieguny stator o maksymalnej wysokości stosu ≤150 mm i certyfikowana ISO9001:2008
-
Podkreślić
Maszyna do wywijania statoru o dwóch biegunach
,Max Stack Height Stator Winding Machine
,Certyfikowana przez ISO9001 maszyna do wywierania cewki
-
NazwaAutomatyczna maszyna do nawijania cewek do silnika indukcyjnego prądu przemiennego
-
Szybkość łącza≤2000 obr/min
-
Numer przelewu2PCS
-
StanNowy
-
Gwarancja12 miesięcy
-
Wijąca się głowa1PCS
-
Maksymalna wysokość stosu≤150mm
-
AplikacjaProdukcja stojanów
-
Automatyczna ocenaPełny automatyczny
-
OEMTak
-
Miejsce pochodzeniaCHINY
-
Nazwa handlowaSMT
-
OrzecznictwoISO9001/SGS/CE
-
Numer modeluSMT-LR150
-
Minimalne zamówienie1 zestaw
-
CenaNegocjowalne
-
Szczegóły pakowaniaDrewniana obudowa odpowiednia do transportu morskiego.
-
Czas dostawy50-60 dni na 1 zestaw
-
Zasady płatnościT/t, l/c
-
Możliwość Supply1 szt./50-60 dni
Całkowicie automatyczna maszyna do zawijania statora na dwa bieguny stator o maksymalnej wysokości stosu ≤150 mm i certyfikowana ISO9001:2008
Automatyczna maszyna do wywijania cewki dla silnika indukcyjnego AC
Maszyna ta została zaprojektowana głównie do zawijania statorów 2-polarnych, kończąc jeden stator na cykl w celu znacznego zwiększenia wydajności produkcji.Wykorzystuje automatyczne ładowanie i usuwanie pleśni w celu zmniejszenia intensywności pracyProces uzwojenia obsługuje funkcje kliknięcia (do 5 razy) i zaciskania, z regulowanym ruchem dźwigni widelca i kątem obrotu.Ramy wykonane są z całkowitego stopu aluminium z obróbką utlenianiem anodowym i posiadają importowaną ochronę akrylową. Elektryczne sterowanie jest zarządzane przez PLC, wyświetlacz i konwerter częstotliwości dla bezpiecznej i niezawodnej pracy.
Główną funkcję i właściwości maszyny
- Maszyny do obróbki materiałów włókiennych
- System serwowy do rotacji i przenoszenia wskaźnika
- Precyzyjnie wiąże cewki na widelcowy kołowrotnik dla efektywnego przenoszenia do wkładki cewki
- Zawiera jeden zestaw narzędzi do uzwojenia z trzema pionowymi formami uzwojenia
- pełna możliwość zmiany narzędzia (około 15 minut)
- Węzeł główny sterowany serwo z dokładnością obrotu ± 1
- Sterowanie PLC dla liczby zakrętów, prędkości uzwojenia, wysokości/prędkości zanurzenia narzędzia i kierunku uzwojenia
- Serwo sterowane przyrządy do przeciągania drutu z przędza X/Y i cięcia do regulowanej długości drutu mostkowego/przewodzącego
- Wspiera jednoczesne wiązanie dwóch przewodów
- Dynamiczny wyświetlacz zakrętów, przyczyny awarii i samokontrola pozycji
- Automatyczne zatrzymanie, gdy wyczerpuje się drut miedziany
- Minimalne wibracje i hałas
Główne dane techniczne
| Model | LR150 |
|---|---|
| Głowa wiórowa | 1pc |
| Średnica drutu | 00,3-1,0 mm |
| Wysokość stosu | ≤ 150 mm |
| Prędkość rozładunku | ≤ 2000 r/min |
| Dokładność uzwojenia | ±0obrótu |
| Ciśnienie powietrza | ≥ 0,6 MPa |
| Zasilanie | 380V/50/60Hz 8Kw |
| MOQ | 1 zestaw automatycznej maszyny do wiązania cewki |
| Certyfikacja | ISO 9001:2008; SGS |
Zastosowanie
Odpowiednie do owijania cewki 2-polarnej, 4-polarnej i 6-polarnej.
Profil OEM/ODM
Nasza firma wykorzystuje doświadczonych inżynierów, wykwalifikowanych specjalistów, zaawansowany sprzęt i ścisłą kontrolę procesów, aby zapewnić zoptymalizowane rozwiązania produkcyjne silników elektrycznych.Nasze maszyny są eksportowane na cały świat i znane ze swojej trwałości, niezawodność, konkurencyjne ceny i doskonała obsługa posprzedażowa.
Profil linii produkcji
Oferujemy kompleksowe doradztwo techniczne i kompleksowe usługi projektowe w zakresie produkcji silników AC, silników DC i silników BLDC, w tym ocenę kosztów, know-how produkcyjne, szkolenia pracowników,i pełna realizacja projektu.
