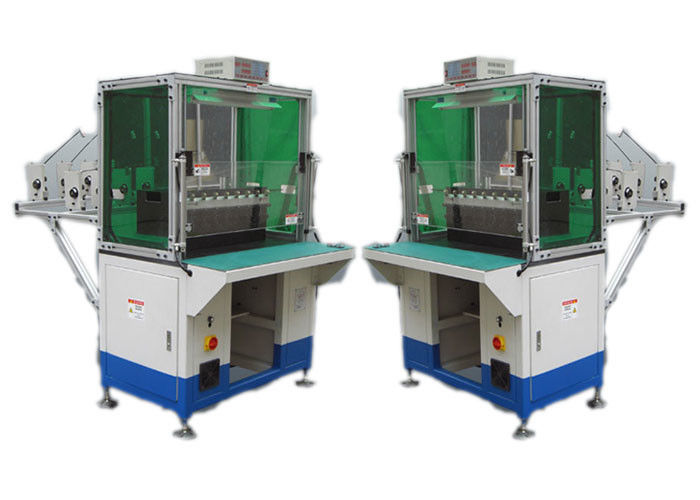

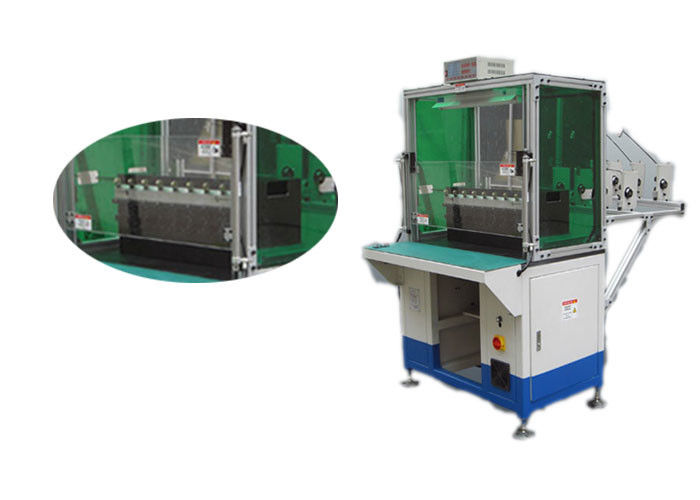

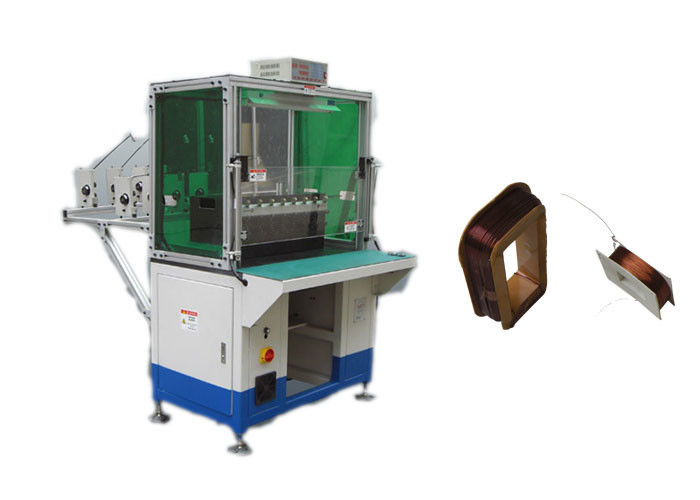

Specjalna Elektryczna Maszyna do Wywijania, Alternator Do Wywijania

MOQ:	1 zestaw
Cena:	Negocjowalne
Standardowe opakowanie:	Pudełko ze sklejki lub po prostu wykonaj swoje wymagania.
Okres dostawy:	29-58 dni
Metoda płatności:	T/T, akredytywa
Wydajność dostaw:	1 szt. / 29-58 dni

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia

Chiny

Nazwa handlowa

Orzecznictwo

ISO9001/SGS

Numer modelu

SMT-DR08

Nazwa:

Maszyna do nawijania twornika alternatora silnika elektrycznego

Prędkość nie obciążenia:

≤1500 obr./min

Lotnik:

200 mm

Numer przelewu:

2-6szt

Wymiar:

(Dł.)1500*(Szer.)1200*(Wys.)2100mm

Wijąca się głowa:

Ciśnienie powietrza:

≥0,45 MPa

Odległość transferu:

≥170mm

Ocena automatyczna:

Półautomatyczny

Dostosowane:

Dostosowane

Podkreślić:

zamontowane maszyny do wywijania silników elektrycznych

maszyna do obwijania z alternatorem z gwarancją

maszyny do obwijania silników elektrycznych do generatorów

Opis produktu

Specjalnie zaprojektowana maszyna do wiązania silnika elektrycznego, maszyna do wiązania silnika alternatywnego

Informacje wymagane do badania linii produkcyjnej wirnika

W celu optymalnej dostosowania prosimy o przedstawienie szczegółowych rysunków, w tym:

rysunek laminacji wirnika
Rysunek zespołu wirnika
Rysunek stosu wirnika
Rysunek schematu uzwojenia wirnika (w tym średnica drutu i numer obrotu)
Rysunek komutatora
Rysunek wału
Wymagana pozostała objętość rozrównoważenia i początkowa objętość rozrównoważenia
Specyfikacje materiałów papieru do klinu i papieru izolacyjnego
Wymagana wydajność
Inne wymagania techniczne

W celu uzyskania najlepszych wyników zaleca się dostarczenie próbek fizycznych.

Główne parametry techniczne

Model	DR08
Średnica drutu	00,08 - 0,8 mm
Prędkość bez obciążenia	≤ 3000 r/min
Głowa wiórowa	8 sztuk
Średnica ramy	20-120 mm
Maksymalna odległość przenoszenia	≤ 250 mm
Ciśnienie powietrza	≥ 0,4 MPa
Zasilanie	220V/50/60Hz 0,75Kw
Waga	850 kg
Wymiar	(L) 1500(W) 1200(H) 2100mm

Proces operacji

Przybliżona zdolność produkcyjna: 1000 sztuk/8 godzin (różni się w zależności od gniazd armatury i liczby zmian).

1Operator ręcznie ładuje armaturę na wahadłowiec.

2. Wciśnij przycisk START aby uruchomić automatyczny proces

3/ Shuttle dostarcza armaturę do pozycji zakrętowej.

4Maszyna wykonuje automatyczne wiązanie, indeksowanie i cięcie drutu

5/ Shuttle wraca z gotową armaturą.

6Operator rozładowuje ukończoną armaturę.

Cechy maszyny

Narzędzia do obwijania:Każda maszyna zawiera jeden zestaw narzędzi do uzwojenia z trzema pionowymi formami uzwojenia (czas przełączania ≈15 min)

Zestaw gramofonowy:Dwie stacje z serwo sterowanym obrotowym i indeksowym sterowaniem

Wykorzystanie wieloprzewodowe:Równoczesne wywijanie do trzech przewodów

Kontrola precyzji:Serwo sterowany wrot główny zapewnia dokładność obrotu ± 1

Parametry regulowane:PLC kontroluje liczbę obrotów, prędkość, wysokość/prędkość narzędzia i kierunek uzwojenia

Zarządzanie przewodem:Węzły X/Y sterowane serwo dla precyzyjnej regulacji drutu mostkowego/przewodnikowego

Środki bezpieczeństwa:Automatyczne zatrzymanie, gdy wyczerpuje się drut; bez uszkodzenia emalii lub pęknięcia drutu

Złamanie narzędzi:Wyroby z włókien mechanicznych

Zdolności OEM/ODM

Nasze doświadczenie w produkcji silników elektrycznych łączy doświadczeni inżynierowie, wykwalifikowanych specjalistów, zaawansowane urządzenia i ścisłą kontrolę procesów w celu dostarczenia zoptymalizowanych rozwiązań.Nasze maszyny są eksportowane na cały świat (USA), Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran) i są znane ze swojej trwałości, niezawodności, konkurencyjnych cen i doskonałej obsługi posprzedażowej.

Usługi linii produkcyjnych

Zapewniamy kompleksowe doradztwo techniczne i kompleksowe usługi projektowe w zakresie produkcji silników AC/DC/BLDC, w tym ocenę kosztów, know-how produkcyjne, szkolenia personelu,i kompletne rozwiązania linii produkcyjnych.

O Smart

Suzhou Smart Motor Equipment Manufacturing Co., Ltd jest przedsiębiorstwem o wysokiej technologii specjalizującym się w projektowaniu, produkcji i sprzedaży sprzętu motoryzacyjnego.,Z zakładem o powierzchni 20 000 m2 i zaawansowanym sprzętem produkcyjnym/testingowym dostarczamy kompletne linie produkcyjne (od owijania cewki do końcowego formowania statora) dla różnych typów silników.2000 System zarządzania jakością od 2012 r..
