Automatyczna maszyna do nawijania cewki stojana z automatycznym urządzeniem prowadzącym

Opis produktu

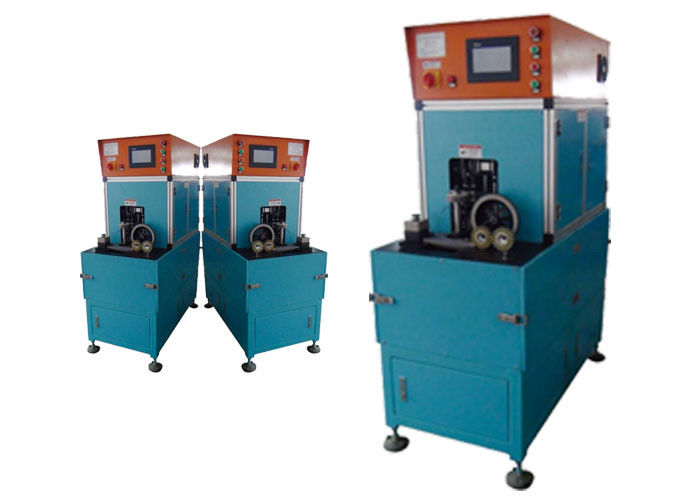

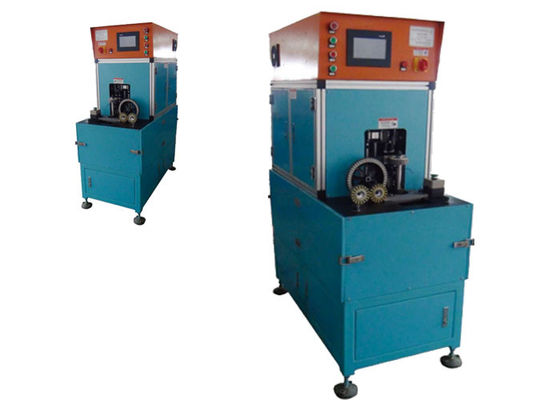

Automatyczna maszyna do nawijania cewki stojana z automatycznym urządzeniem prowadzącym SMT-LG300

1. Łatwa operacja.
2. Produkcja o wysokiej wydajności.
3. Wysoka precyzja.
4. Szybka zmiana formy.
5. Łatwa konserwacja
6. Prosty mechanizm zapewniający bezproblemową i długą żywotność.
7. Dobra jakość i konkurencyjna cena.

(1) Główna data techniczna

(2) Aplikacja

Ta maszyna do nawijania silnika koła jest przeznaczona do roweru elektrycznego.Wykonuje uzwojenie pod kontrolą serwomotoru.Jego interfejs HMI może zdiagnozować usterkę, zliczyć i zapisać dane wyjściowe itp. Ponadto nawijarkę silnika koła można ustawić automatyczne podawanie drutu, nawijanie drutu o wielu średnicach, automatyczne indeksowanie, automatyczne pomijanie szczelin, prędkość nawijania itp. Jest to łatwe działanie i wysoka wydajność.

(3) Główna funkcja i charakterystyka maszyny

Oprzyrządowanie do nawijania: każda maszyna ma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można wymienić i zajmuje to około 15 minut.
Gramofon jest konstrukcją dwustanowiskową.Przyjmuje system serwo do obracania i przenoszenia indeksu.
Pozwól na uzwojenie trzech przewodów jednocześnie.
Wrzeciono główne sterowane jest silnikiem serwo.Dokładność liczby zwojów cewki wynosi ±1 obrót.
Pracującą prędkość obrotową można ustawić.Maszyna nie ma wyraźnych wibracji i hałasu.
Bez uszkodzeń emalii i zatrzasków drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zagłębienia oprzyrządowania, prędkość zagłębienia oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y zaczepu drutu i obcinaka drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i przewodu prowadzącego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionych oprzyrządowania wynosi 6.

(4)Profil OEM/ODM

Wykorzystując w pełni doświadczonych inżynierów, zręcznych specjalistów, doskonały sprzęt, ścisłą kontrolę procesu produkcyjnego i szeroką sieć usług, jesteśmy oddani dostarczaniu naszym klientom zoptymalizowanego rozwiązania do produkcji silników elektrycznych.Do tej pory, poza dużym udziałem w rynku w Chinach, eksportujemy nasze maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., a nasze maszyny mają świetną reputację wśród klientów za to trwałą, niezawodną wydajność, rozsądną cenę i dobrą obsługę posprzedażną.

(5) Profil linii produkcyjnej

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, SMT zapewnia klientom różnego rodzaju silniki prądu przemiennego, silniki prądu stałego, usługi doradztwa technicznego w zakresie produkcji silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt pod klucz.

(6) O naszej fabryce

Zlokalizowana w Suzhou, pięknym mieście przemysłowym, sercu handlowym w delcie rzeki Jangcy, firma Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych.Nasze maszyny produkowane w fabryce Suzhou są stosowane głównie do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzacji, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
