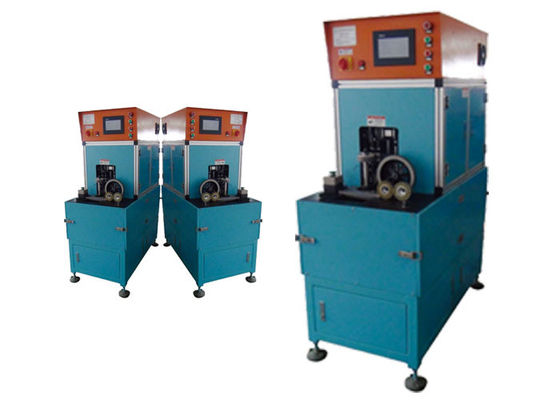

Automatyczna maszyna nawijająca stojana wentylatora do armatury zewnętrznej SMT-LG300

Opis produktu

1. Sześć wrzecion jest sterowanych przez serwosilniki
2. Podwójne głowice nawijające i cztery stacje nawijają dwie cewki fazowe jednocześnie, które mogą nawijać pojedyncze i wielokrotne przewody.

3. Pionowe nawijarki serii wiatr cewki bezpośrednio i uporządkowany w kubkach transferowych.
4. Wrzeciono główne, szybkie zanurzanie w formie, drut do zawieszania i cięcia, stół obrotowy i indeks kubków transferowych są kontrolowane przez serwosilniki,.
5. Jest szczególnie przydatny do wstawiania cewki stojana o wysokim współczynniku wypełnienia szczeliny i otwarciu szczeliny.
6. Oszczędza pracę i ma wysoką wydajność.

(1) Główna data techniczna

(2) Aplikacja

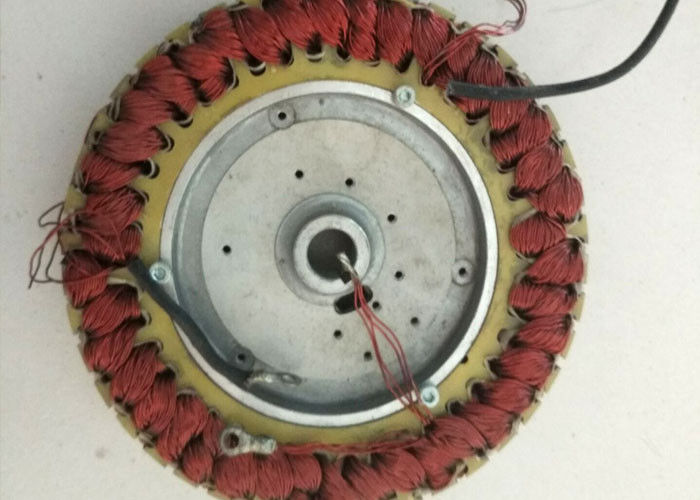

Ta maszyna do zwijania silnika koła jest przeznaczona do roweru elektrycznego. Wykonuje uzwojenie pod kontrolą serwomotoru. Jego HMI może zdiagnozować usterkę, policzyć i zapisać wyjście itp. Ponadto, maszyna do nawijania z kółka może być skonfigurowana do automatycznego podawania drutu, nawijania drutu o wielu średnicach, automatycznego indeksowania, automatycznego przeskakiwania, prędkości nawijania itp. Jest to łatwe działanie i wysoka wydajność.

(3) Główna funkcja i charakterystyka maszyny

Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
Pozwól na jednoczesne nawijanie trzech drutów.
Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.

(4) Profil OEM / ODM

Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.

(5) Profil linii produkcyjnej

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

(6) O naszej fabryce

Położony w Suzhou, pięknym mieście przemysłu, centrum handlu w delcie rzeki Jangcy, Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych. Nasze maszyny produkowane w fabryce Suzhou są głównie stosowane do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzatora, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
