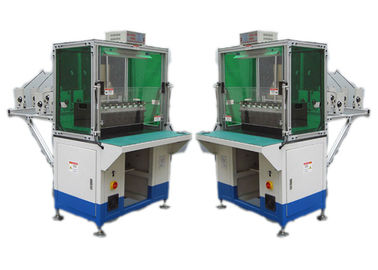

Wielowarstwowa automatyczna maszyna do nawijania cewek do silnika mikropompy

Opis produktu

Wielowarstwowa automatyczna maszyna do nawijania cewek do silnika mikropompy

1. Można ustawić 100 rodzajów techniki nawijania drutu, łatwe do odczytania;
2. Funkcja automatycznego wkładania drutu, może uzupełnić technikę nawijania drutu po ustawieniu;
3. Napięcie uzwojenia przyjmuje dwukierunkowy napinacz magnetyczny Mitsubishi do ustawiania uzwojenia, wkładania, gotowości;
4. Oprzyrządowanie do szybkiej zmiany;
5. Posiada 3 zestawy japońskiego serwomotoru Panasonic (1X1KW, 2X1,5KW), najnowszą serię sterowników OMRON PLC, mają one stabilną i wiarygodną relację obliczeniową, wyposażone w kolorowy ekran dotykowy Japan Pro-face 10.4 i napinacz MITSUBISHI, technika nawijania drutu być elastyczny w ustawieniu i ma różne rodzaje wyświetlania awarii i alarm akustyczno-optyczny.
6. Armatura pneumatyczna wykorzystuje dobrze znane opaski importowe.

(1) główny parametr techniczny

(2) Etapy działania tej maszyny!

Około 1000 sztuk/8 godzin, to tylko przybliżony pomysł, zależy od liczby gniazd twornika i numeru tury.
Załaduj zworę ręcznie na wahaczu, naciśnij przycisk START, wahadło przeniesie zworę do pozycji nawijania, a automatyczne nawijanie, indeksowanie i cięcie drutu, po zakończeniu, wahadło wyjmie gotową zworę z pozycji nawijania, operator wyładuje gotową zworę , jeden cykl jest zakończony.

(3) Główna funkcja i charakterystyka maszyny

Oprzyrządowanie do nawijania: każda maszyna ma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można wymienić i zajmuje to około 15 minut.
Gramofon jest konstrukcją dwustanowiskową.Przyjmuje system serwo do obracania i przenoszenia indeksu.
Pozwól na uzwojenie trzech przewodów jednocześnie.
Wrzeciono główne sterowane jest silnikiem serwo.Dokładność liczby zwojów cewki wynosi ±1 obrót.
Pracującą prędkość obrotową można ustawić.Maszyna nie ma wyraźnych wibracji i hałasu.
Bez uszkodzeń emalii i zatrzasków drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zagłębienia oprzyrządowania, prędkość zagłębienia oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y zaczepu drutu i obcinaka drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i przewodu prowadzącego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionych oprzyrządowania wynosi 6.

(4)Profil OEM/ODM

Wykorzystując w pełni doświadczonych inżynierów, zręcznych specjalistów, doskonały sprzęt, ścisłą kontrolę procesu produkcyjnego i szeroką sieć usług, jesteśmy oddani dostarczaniu naszym klientom zoptymalizowanego rozwiązania do produkcji silników elektrycznych.Do tej pory, poza dużym udziałem w rynku w Chinach, eksportujemy nasze maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., a nasze maszyny mają świetną reputację wśród klientów za to trwałą, niezawodną wydajność, rozsądną cenę i dobrą obsługę posprzedażną.

(5) Profil linii produkcyjnej

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości SMT zapewnia klientom różnego rodzaju silniki prądu przemiennego, silniki prądu stałego, usługi doradztwa technicznego w zakresie produkcji silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt pod klucz.

(6) O nas


Suzhou Smart Motor Equipment Manufacturing Co., Ltd jest jednym z kluczowych przedsiębiorstw high-tech, które specjalizują się w projektowaniu, produkcji i sprzedaży urządzeń do produkcji silników w Chinach.Firma ma obecnie prawie 150 pracowników, w tym ponad 30 inżynierów i techników, o powierzchni zabudowy około 20 000 metrów kwadratowych i setce zestawów zaawansowanych urządzeń produkcyjnych i testowych.Obecnie posiada kwalifikacje do projektowania i produkcji pełnej linii produkcyjnej (od uzwojenia cewki do końcowego formowania stojana) dla silników prądu przemiennego, takich jak silnik AGD, średnie i małe silniki przemysłowe, silnik pompy, silnik drzwi tocznych i silnik samochodowy itp. 2012 SMT przeszło certyfikację systemu zarządzania jakością ISO9001: 2000.
