Wyposażony jest w silnik krokowy do podawania papieru klinowego, przy czym każdy z rowków może być ustawiany poprzez przeskakiwanie szczeliny, klin samoczynnie decyduje o całkowitym podawaniu długości, odcięciu, przebijaniu do kształtowania, wolnym zestawie wstawiania klina i numerach klinów;
(1) Główne informacje techniczne
Model | K90 |
ID stojana | 20-100 mm |
Odstojnik stojana | ≤160 mm |
Wysokość stosu | ≤120 mm |
Oprzyrządowanie podróży | ≤70 mm |
Odpowiedni drut | Drut miedziany / drut aluminiowy |
Zakres numerów gniazd | 8-48slot |
Zasilacz | 380V / 50 / 60Hz 3Kw |
Waga | 860 kg |
Wymiar maszyny | (L) 1210 * (W) 660 * (H) 1710 mm |
(2) Aplikacja
Produkty są głównie stosowane w nowym silniku samochodowym, silniku servo, generatorze, silniku trójfazowym, silniku pompy, silniku sprężarki, silniku AGD i innych silnikach indukcyjnych. Jako światowy lider mamy oczywiste zalety w montażu stojana i rdzenia wirnika, izolacji szczelinowej, automatycznego nawijania, automatycznego wstawiania, automatycznego utrwalania, impregnacji automatycznej żywicy i innej technologii produkcji silników dla różnych rozmiarów i kształtu szczeliny stojana.
(3) Charakterystyka główna maszyny

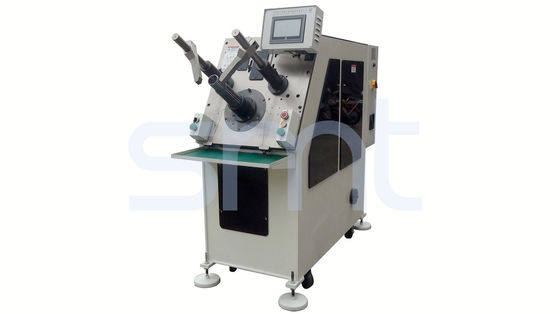

Ten rodzaj maszyny do wprowadzania uzwojeń stojana może jednocześnie włożyć cewkę i klin lub cewkę i klin w połowie szczeliny do stojana; podajnik klinowy ma być wykonany silnik krokowy bt, a wsuwanie i wstawianie klina odbywa się za pomocą układu serwo; inny parametr można ustawić w interfejsie człowiek-maszyna; tryb prędkości i karmienia jest pożądany według różnych szybkości napełniania szczelin i innego rodzaju drutu; produkcję stojanów różnej wielkości można osiągnąć poprzez zmianę oprzyrządowania; w szczególności dotyczy to silników indukcyjnych mikro, takich jak silnik klimatyzatora, silnik pralki, silnik sprężania, silnik wentylatora, generator i silnik pompy.
(4) OEM / ODM
Innowacyjny zespół techniczny zapewnia doskonałe kompletne rozwiązania techniczne, aby spełnić unikalne wymagania każdego klienta;
Wyspecjalizowany zespół posprzedażny i inżynierowie oferują najwyższą jakość, szybką obsługę posprzedażną od drzwi do drzwi, w celu rozwiązania wszystkich problemów posprzedażnych klienta;
Szeroko rozłożone krajowe stacje serwisowe usług posprzedażnych i agencje zagraniczne zapewniają wydajną obsługę posprzedażową;
Multi metody komunikacji i personel obsługi klienta w pełnym wymiarze czasu rozwieją skrupuły po sprzedaży po 24 godzinach.
(5) Profil linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, SMT zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC i usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".
Jednocześnie cewkę i klin klina maszyny, sterowanie cewką odbywa się za pomocą układu serwosilnika i wstawienie klina za pomocą silnika o zmiennej częstotliwości.
Jest sterowany przez HMI, a maszyna może automatycznie diagnozować awarię.
Ta maszyna nadaje się do folii z rolek poliestrowych o ustalonej grubości i stałej szerokości (wymiar szerokości i grubości jest dostarczany przez klienta)
Podawanie klinów odbywa się za pomocą silnika krokowego, można ustawić długość podawania, cięcie, formowanie, wstawianie numeru szczeliny.
Obowiązuje zarówno drut miedziany, jak i drut aluminiowy.
Zdolność produkcyjna ≤25s / zestaw (nie licząc godzin pracy pomocniczej)
Podstawowa stopa kwalifikacji dla drutu miedzianego ≥ 98,5%, po przerobie, współczynnik ≥ 99,5%
(6) O nas
Suzhou Smart Motor Equipment Manufacturing Co Ltd jest jednym z kluczowych przedsiębiorstw high-tech, które specjalizują się w projektowaniu, produkcji i sprzedaży urządzeń do produkcji silników w Chinach. Firma ma obecnie prawie 150 pracowników, w tym ponad 30 inżynierów i techników, o powierzchni około 20 000 metrów kwadratowych i setkach zaawansowanych urządzeń do produkcji i testowania. Jest teraz przygotowany do zaprojektowania i wyprodukowania pełnej linii produkcyjnej (zaczyna się od uzwojenia cewki do ostatecznego formowania stojana) do silników prądu przemiennego, takich jak silnik AGD, przemysłowe i małe silniki, silnik pompy, silnik do bram skrzydłowych i silnik samochodowy itp. 2012, SMT przeszedł certyfikację ISO9001: 2000 System Zarządzania Jakością.
