1. Funkcje maszyny:
Jest to ośmiostopniowa maszyna do nawijania cewek, odpowiednia do wszelkiego rodzaju uzwojeń ramy, uzwojenia elektronicznego i połączonego uzwojenia silnika; uzyskać funkcje automatycznego nawijania, układania drutów, przeskakiwania szczelin, liczby obrotów, stopni i ustawień średnicy drutu itp .; Uchwyt drutu sterowany jest za pomocą napinacza magnetycznego; napięcie drutu jest stabilne i możliwe do zarażenia w oparciu o średnicę drutu; uporządkowany drut jest bardzo pomocny, aby zapewnić jakość produktu.
2. Aplikacja
Ta maszyna jest odpowiednia dla 2 słupów. 4 bieguny, uzwojenie o 6 biegunach.
3. Krok operatora
1. Moc na maszynie
2.Tread drutu tego silnika
3. Ustaw parametr zwijania na ekranie dotykowym
4. Naciśnij przycisk "start"
5. Maszyna automatycznie wykona proces nawijania
6. Po zakończeniu nawijania maszyna zatrzyma się
7. Wyjmij drut z oprzyrządowania.
4. Informacje potrzebne do zapytania Automatyczna maszyna do zwijania uzwojenia cewki
Będzie lepiej, jeśli klient może przesłać nam szczegółowy rysunek zawierający poniższe informacje.
1. Rysunek stojana
2. Rysunek uzwojenia stojana
3. Rysunek rozkładu uzwojenia
4. Inne wymagania techniczne
Jeśli to możliwe, lepiej będzie, jeśli klient może przesłać nam próbki.

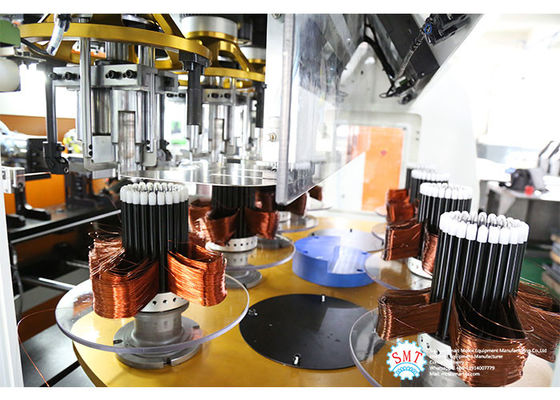

Ta maszyna ma 8 stacji nawijania, wszystkie cztery głowice nawijają razem. Uzwojenie cewki stojana
5. Główne dane techniczne
Model | SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | LR100 | LR200 |
| Kręta głowa | 1 1 1 1 | 2 | 2 |
| Średnica drutu (mm) | 0,3 ~ 1,0 0,3 ~ 1,0 0,3 ~ 1,2 0,3 ~ 1,2 0,3 ~ 1,2 | 0,2 ~ 1,0 | 0,2 ~ 1,0 |
| Zmniejsz prędkość | ≤2500r / min ≤2500r / min ≤2500r / min ≤2000r / min | 3000 | 3000 |
| Wysokość stosu | ≤80mm ≤120mm ≤150mm ≤230mm | ≤70 mm | ≤70 mm |
| Dokładność nawijania | + 0 + 0 + 0 + 0 | + 0 | + 0 |
| Zasilacz | 380V / 50 / 60HZ 8Kw 8Kw 9Kw | 7Kw | 7Kw |
| Ciśnienie powietrza | ≥0,6Mpa ≥0,6Mpa ≥0,6Mpa ≥0.6Mpa | ≥0,6pa | ≥0,6pa |
| Waga | ≈1350 kg ≈ 1600 kg ≈ 1600 kg ≈ 2200 kg | ≈ 1950 kg | ≈ 2300 kg |
| Wymiar (L × W × Hcm) | 180 × 110 × 200 180 × 120 × 220 180 × 130 × 230 220 × 180 × 250 | 180 × 130 × 205 | 135 × 100 × 180 |
6. Główna funkcja i charakterystyka maszyny
Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
Pozwól na jednoczesne nawijanie trzech drutów.
Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.
7. Profil OEM / ODM
Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.
8. Profil linii produkcyjnej
Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".
9. O naszej fabryce
Położony w Suzhou, pięknym mieście przemysłu, centrum handlu w delcie rzeki Jangcy, Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn do silników indukcyjnych. Nasze maszyny produkowane w fabryce Suzhou są głównie stosowane do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzatora, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
