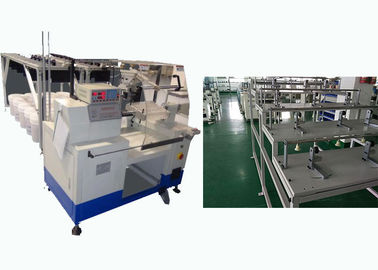

Długa maszyna do automatycznego zwijania stojana SMT - R350

Długa maszyna do automatycznego zwijania stojana SMT - R350

    • Long Motor Stator Winding Machine Automatically SMT - R350
    • Long Motor Stator Winding Machine Automatically SMT - R350
  • Long Motor Stator Winding Machine Automatically SMT - R350

    Szczegóły Produktu:

    Miejsce pochodzenia: CHINY
    Nazwa handlowa: SMT
    Orzecznictwo: ISO9001/SGS
    Numer modelu: SMT-R350

    Zapłata:

    Minimalne zamówienie: 1 zestaw
    Cena: Negotiable
    Szczegóły pakowania: Pudło ze sklejki
    Czas dostawy: 41 - 68 dni
    Zasady płatności: T/T, L/C
    Możliwość Supply: 1 szt. / 41 - 68dni
    Skontaktuj się teraz
    Szczegółowy opis produktu
    Nazwa: Długa maszyna do zwijania uzwojeń cewki silnika automatycznie Kolor: Biało niebieski
    Prędkość nieobciążająca: ≤1500r / min Lotnik: 200 mm
    Numer transferu: 4-8 sztuk Wymiar: (L) 2000X (W) 1450X1500 mm
    Kręta głowa: 2-6 Ciśnienie powietrza: ≥0,6 MPa
    Odległość transferu: ≥170 mm

    Długa maszyna do automatycznego zwijania stojana SMT - R350

    Główna konfiguracja:
    za. Rząd nici z ośmioma głowicami uzwojenia, długość i wysokość głowicy zwijającej można łatwo regulować.

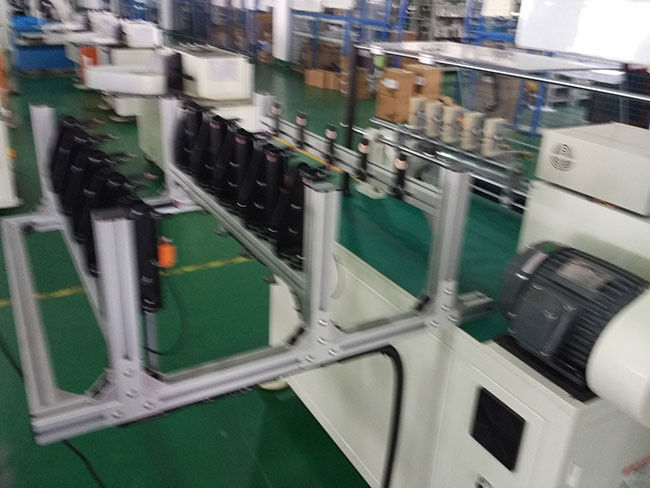

    b. Wyposażyć w ruchomą ramę z drutu (w tym osiem szpulek grupowych i osiem szpul o średnicy 120 mm x 300 mm).
    do. Z dwoma wrzecionami formy: wymiary 16 × 16 × 630mm
    re. Rozmiar ramy zasilającej wynosi 800 × 800 × 780 mm.
    mi. Zainstaluj rezystory hamujące, położenie bardziej dokładnie

    (1) Główny parametr techniczny

    Model R350
    Średnica drutu 0,3-1,2 mm
    Średnica uzwojenia 100-350 mm
    Odległość transferu ≤ 250 mm
    Prędkość bez obciążenia 1500r / min
    Zasilacz 220 V / 50 / 60Hz 1,5Kw
    Waga 900 kg
    Wymiar 2000 * 1450 * 1500 mm
    MOQ 1 Ustaw nawijarkę
    Czas dostawy 30 dni po potwierdzeniu zamówienia

    (2) Etapy działania tego urządzenia


    Wydajność produkcji tej maszyny
    Około 1000 sztuk / 8 godzin, jest to tylko przybliżony pomysł, zależy od numeru gniazda armatury i numeru skrętu.
    Załaduj zworę ręcznie do ręcznego wahadła, naciśnij przycisk START, wahadło doprowadzi zworę do pozycji zwijania, a automatyczne zwijanie, indeksowanie i cięcie drutu, po zakończeniu, transfer wyjmie gotowy zwój z pozycji nawijania, operator wyładuje ukończoną zworę , jeden cykl jest zakończony.



    (3) Główna funkcja i charakterystyka maszyny


    Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
    Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
    Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
    Pozwól na jednoczesne nawijanie trzech drutów.
    Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
    Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
    Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
    PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
    Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
    Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.

    (4) Profil OEM / ODM


    Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.

    (5) Profil linii produkcyjnej

    Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

    (6) O nas


    Produkty są głównie stosowane w nowym silniku samochodowym, silniku servo, generatorze, silniku trójfazowym, silniku pompy, silniku sprężarki, silniku AGD i innych silnikach indukcyjnych. Jako światowy lider mamy oczywiste zalety w montażu stojana i rdzenia wirnika, izolacji szczelinowej, automatycznego nawijania, automatycznego wstawiania, automatycznego utrwalania, impregnacji automatycznej żywicy i innej technologii produkcji silników dla różnych rozmiarów i kształtu szczeliny stojana.

    Łącząc wieloletnie doświadczenie z ideą projektu, aby spróbować wszystkiego, co najlepsze, aby spełnić wymagania produkcyjne klienta, możemy zaoferować różne opcje, takie jak pół-auto linia produkcyjna, linia do produkcji samochodów i system bezzałogowy itp. Nasz zespół wysokiej jakości i wysokiej wydajności zawsze zapewniaj optymalny projekt, wsparcie techniczne i proces produkcyjny, wytwarzaj wysokiej jakości sprzęt i wykonuj pooperację na czas dla klientów. Mamy szczerą nadzieję na nawiązanie i utrzymanie długotrwałego kontaktu i współpracy z nowymi i starymi klientami, aby dzielić się najnowszymi osiągnięciami technicznymi w branży maszyn do produkcji silników.
