Dom ProduktyMaszyna do zwijania stojana

0,15-0,9 mm Średnica drutu Wyposażenie do uzwojenia silnika Automatyczna fala cewki stojana

0,15-0,9 mm Średnica drutu Wyposażenie do uzwojenia silnika Automatyczna fala cewki stojana

0.15-0.9 mm Wire diameter Motor Winding Equipment  Automatic Stator Coil Wave

Szczegóły Produktu:

Miejsce pochodzenia: CHINY
Nazwa handlowa: SMT
Orzecznictwo: ISO9001 / SGS
Numer modelu: SMT-WR100

Zapłata:

Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Drewniana obudowa odpowiednia do transportu morskiego.
Czas dostawy: 44-79 dni
Zasady płatności: T/T, L/C
Możliwość Supply: 1 szt. / 44-79 dni
Skontaktuj się teraz
Szczegółowy opis produktu
Nazwa: Maszyna do zwijania uzwojeń silnika wentylatora klimatyzacji / zwijarki stojana Lotnik: 200 mm
Numer transferu: 2-6 sztuk Zasilanie: 220 V / 50 / 60Hz 1,5Kw
Kręta głowa: 2 Ciśnienie powietrza: 0,6-0,7Mpa
Średnica drutu: 0,15-0,9 mm Waga: 871 kg

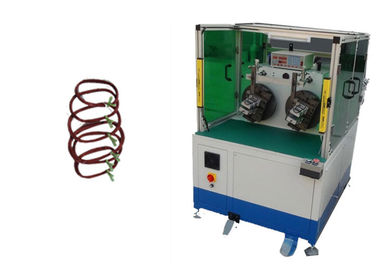

0,15-0,9 mm Średnica drutu Wyposażenie do uzwojenia silnika Automatyczna fala cewki stojana

(1). Podanie
Ta maszyna jest szczególnie odpowiednia dla uzwojenia cewki stojana alternatora samochodowego.

(2). Główna funkcja i charakterystyka maszyny
Nawijanie wrzeciona przez serwomotor, podawanie drutu, cięcie i nawijanie są wykonywane automatycznie, można użyć uzwojenia równoległego jednego drutu lub dwuprzewodowego, indeksowanie formy transferowej jest automatyczne, urządzenie jest szczególnie odpowiednie do uzwojenia cewki stojana alternatora samochodowego.

(3) Informacje potrzebne do zapytania Automatyczna maszyna do nawijania fal cewki stojana
Będzie lepiej, jeśli klient może przesłać nam szczegółowy rysunek zawierający poniższe informacje.
1. Rysunek stojana
2. Rysunek uzwojenia stojana
3. Rysunek rozkładu uzwojenia
4. Inne wymagania techniczne
Jeśli to możliwe, lepiej będzie, jeśli klient może przesłać nam próbki.

(1) Informacje o głównej maszynie

Model WR100
Średnica drutu 0,15-0,8 mm
Prędkość obrotowa 800r / min
Kręta głowa 2szt
Średnica obrotu 250 mm
Max. odległość uzwojenia 160 mm
Ciśnienie powietrza 0,4-0,7Mpa
Zasilacz 220 V / 50 / 60Hz 1,5Kw
MOQ 1szt
Wymiar (L) 1050 * (W) 1800 * (H) 1500 mm

(2) Etapy działania tego urządzenia


Wydajność produkcji tej maszyny
Około 1000 sztuk / 8 godzin, jest to tylko przybliżony pomysł, zależy od numeru gniazda armatury i numeru skrętu.
Załaduj zworę ręcznie do ręcznego wahadła, naciśnij przycisk START, wahadło doprowadzi zworę do pozycji zwijania, a automatyczne zwijanie, indeksowanie i cięcie drutu, po zakończeniu, transfer wyjmie gotowy zwój z pozycji nawijania, operator wyładuje ukończoną zworę , jeden cykl jest zakończony.

(3) Główna funkcja i charakterystyka maszyny


Narzędzia do nawijania: każda maszyna ma jeden zestaw narzędzi do nawijania i trzy pionowe formy nawijania.
Cały zestaw narzędzi można zmienić i zajmuje to około 15 minut.
Gramofon ma dwie stacje. Przyjmuje system serwo do obracania i przesyłania indeksu.
Pozwól na jednoczesne nawijanie trzech drutów.
Wrzeciono główne sterowane jest serwomotorem. Dokładność liczby obrotów cewki wynosi ± 1 obrót.
Można ustawić roboczą prędkość obrotową. Maszyna nie ma wyraźnych wibracji i hałasu.
Bez szkód emalii i zatrzasków. Po wyczerpaniu się przewodu miedzianego maszyna zatrzyma się automatycznie.
PLC może ustawić numer skrętu, prędkość nawijania, wysokość zanurzenia narzędzia, prędkość opróżniania narzędzia i kierunek nawijania.
Wrzeciono X i Y z prostownikiem drutu i przecinakiem drutu przyjmuje układ serwo. Może regulować długość drutu mostu i drutu ołowianego.
Oprzyrządowanie zatopione przyjmuje system serwo. Maksymalna liczba zatopionych narzędzi wynosi 6.

(4) Profil OEM / ODM


Korzystając w pełni z doświadczonych inżynierów, zręcznych profesjonalistów, doskonałego sprzętu, ścisłej kontroli procesu produkcyjnego i szerokiego zakresu usług serwisowych, dokładamy wszelkich starań, aby zapewnić naszym klientom zoptymalizowane rozwiązanie do produkcji silników elektrycznych. Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się wielką renomą wśród klientów za trwałe, niezawodne działanie, przystępną cenę i dobrą obsługę posprzedażną.

(5) Profil linii produkcyjnej

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, firma Nide zapewnia klientom różne rodzaje silników prądu przemiennego, silników prądu stałego, usługi doradztwa technicznego w zakresie silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silników, know-how w zakresie produkcji, szkolenie personelu, i kompletny projekt "pod klucz".

Produkty są głównie stosowane w nowym silniku samochodowym, silniku servo, generatorze, silniku trójfazowym, silniku pompy, silniku sprężarki, silniku AGD i innych silnikach indukcyjnych. Jako światowy lider mamy oczywiste zalety w montażu stojana i rdzenia wirnika, izolacji szczelinowej, automatycznego nawijania, automatycznego wstawiania, automatycznego utrwalania, impregnacji automatycznej żywicy i innej technologii produkcji silników dla różnych rozmiarów i kształtu szczeliny stojana.
