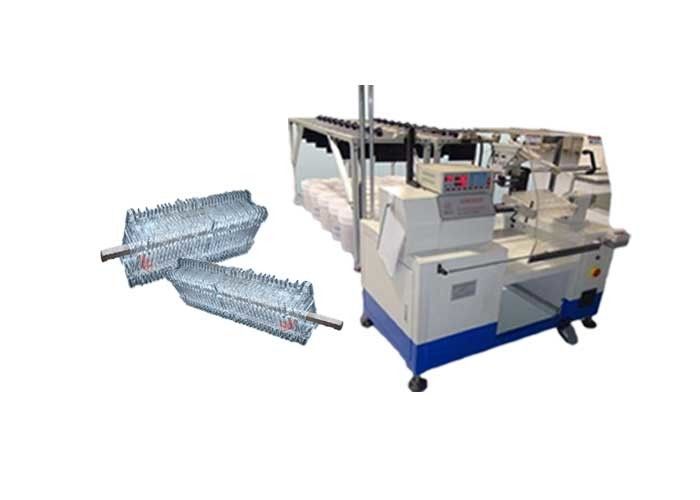

Półautomatyczna maszyna do nawijania stojana generatora Maszyna do nawijania cewki 220 V

SMT - R650 Automatyczna maszyna do nawijania stojana do automatycznego rozrusznika stojana

1. Zastosuj kontroler specjalnego przeznaczenia, aby zrealizować funkcję automatycznego nawijania, automatycznego ustawiania w szyku, krzyżowania szczelin, automatycznego przechodzenia przez rurkę woskową i ustawienia wyjściowego itp.
2. Ta maszyna nadaje się do uzwojenia cewki dla silnika o dużej mocy.
3. Oprzyrządowanie może być automatycznie wysuwane i wycofywane, dlatego nie ma potrzeby rozładowywania oprzyrządowania podczas wyjmowania gotowej cewki, co zmniejsza pracochłonność i poprawia wydajność.
4. Może wytwarzać cewki o różnych wymiarach, które są przeznaczone dla stojana o tej samej wielkości serii, regulując oprzyrządowanie, a napięcie jest regulowane.

(1) Główny parametr techniczny

(2) Etapy obsługi tego urządzenia

Wydajność produkcji tej maszyny
Około 1000 sztuk/8 godzin, to tylko przybliżony pomysł, zależy od liczby gniazd twornika i liczby obrotów.
Ręcznie załaduj zworę na czółenko, naciśnij przycisk START, czółenko dostarczy zworę do pozycji uzwojenia, a automatyczne nawijanie, indeksowanie i cięcie drutu, po zakończeniu, czółenko wyjmie gotową zworę z pozycji nawijania, operator rozładuje gotową zworę , jeden cykl jest zakończony.

(3) Główna funkcja i charakterystyka maszyny

Oprzyrządowanie do nawijania: każda maszyna ma jeden zestaw oprzyrządowania do nawijania i trzy pionowe formy nawijania.
Cały zestaw oprzyrządowania można zmienić, a zajmuje to około 15 minut.
Gramofon to konstrukcja dwustanowiskowa.Przyjmuje system serwomechanizmów do obracania i indeksowania formularza transferu.
Pozwól trzem drutom nawinąć się jednocześnie.
Wrzeciono główne jest sterowane przez serwomotor.Dokładność liczby zwojów cewki wynosi ±1 obrót.
Roboczą prędkość obrotową można ustawić.Maszyna nie ma wyraźnych wibracji i hałasu.
Bez uszkodzeń emalii i pęknięć drutu.Po wyczerpaniu drutu miedzianego maszyna automatycznie się zatrzyma.
PLC może ustawić liczbę obrotów, prędkość nawijania, wysokość zatopionego oprzyrządowania, prędkość zatopionego oprzyrządowania i kierunek nawijania.
Wrzeciono X i Y chwytaka drutu i przecinaka drutu przyjmuje system serwo.Może regulować długość drutu mostkowego i drutu ołowianego.
Oprzyrządowanie zatopione przyjmuje system serwo.Maksymalna liczba segmentów zatopionego oprzyrządowania wynosi 6.

(4)Profil OEM/ODM

Wykorzystując w pełni doświadczonych inżynierów, wykwalifikowanych specjalistów, doskonały sprzęt, ścisłą kontrolę procesu produkcyjnego i szeroką sieć serwisową, jesteśmy oddani dostarczaniu naszym klientom zoptymalizowanych rozwiązań do produkcji silników elektrycznych.Do tej pory, oprócz dużego udziału w rynku w Chinach, eksportujemy maszyny do krajów na całym świecie, takich jak USA, Włochy, Australia, Indie, Brazylia, Meksyk, Turcja, Tajlandia, Wietnam, Iran itp., A nasze maszyny cieszą się doskonałą reputacją wśród klientów za to trwałe, niezawodne działanie, rozsądną cenę i dobrą obsługę posprzedażną.

(5) Profil linii produkcyjnej

Dzięki dobrej obsłudze, profesjonalnemu zespołowi i niezawodnej jakości, SMT zapewnia klientom różnego rodzaju silniki prądu przemiennego, silniki prądu stałego, usługi doradztwa technicznego w zakresie produkcji silników BLDC oraz usługi projektowania pod klucz, w tym ocenę kosztów silnika, know-how w zakresie produkcji, szkolenie personelu, i kompletnego projektu pod klucz.

(6) O Smart

Zlokalizowany w Suzhou, pięknym mieście przemysłowym, sercu handlu w delcie rzeki Jangcy, Smart specjalizuje się w badaniach i rozwoju, produkcji i sprzedaży maszyn z silnikami indukcyjnymi.Nasze maszyny produkowane w fabryce Suzhou są stosowane głównie do silników indukcyjnych, takich jak silnik pralki, silnik klimatyzatora, silnik pompy, silnik cewki, silnik trójfazowy, silnik wentylatora i silnik sprężarki itp.
